8-Port Serieller Konsolen Server
SN9108CO
- Sicherer In-Band- und Out-of-Band Remote Zugriff auf serielle Konsole
- Vielseitige serielle Betriebsarten – Konsolen Verwaltung, Konsolen Verwaltung Direkt, Real COM Port, TCP Server/Client, UDP Server/Client und Virtuelles Modem
- Die Auto-Sensing DTE/DCE-Funktion unterstützt eine direkte Verbindung zu Cisco Netzwerk Switches (und anderen kompatiblen Geräten) ohne Rollover-Kabel für eine komfortablere Bereitstellung der IT-Infrastruktur
- Online/Offline Erkennung angeschlossener serieller Geräte (einschließlich Anschlussblöcke) – automatisches Senden von Ereignisbenachrichtigungen, wenn die Geräte offline (z.B. Stromausfall) sind, zur Überwachung des Gerätestatus
ATEN präsentiert mit der SN91xxCO Serie (SN9108CO / SN9116CO) eine neue Generation von seriellen Konsolenservern. Mit Einzel-Strom / LAN in den SN91xxCO Modellen integrieren sie modernste Technologien für eine komfortable Installation, sicheren Zugriff auf serielle Geräte, einfache Verwaltung und umfassende Kontrolle für Rechenzentren.

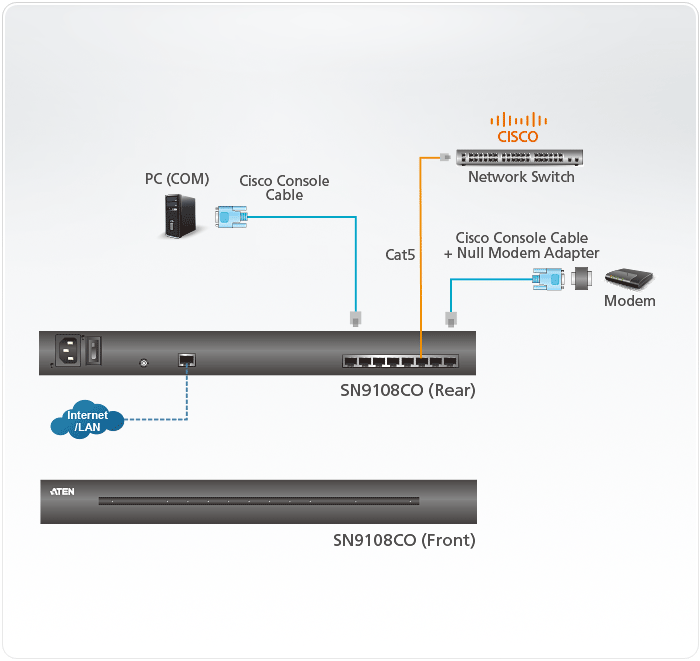

Die SN91xxCO Serie verfügt über Cisco Pinbelegungen und Auto-Sensing DTE/DCE-Funktion und ermöglicht eine direkte Verbindung zu Cisco Netzwerk Switches (und anderen kompatiblen Geräten) ohne Rollover-Kabel für eine noch zeitsparendere Bereitstellung der IT-Infrastruktur. Darüber hinaus unterstützen die SN91xxCO Modelle die Online-Erkennung angeschlossener serieller Geräte (einschließlich Anschlussblöcke) zur Überwachung des Gerätestatus. Eine E-Mail Benachrichtigung wird an den Administrator gesendet, wenn angeschlossene Geräte offline sind.
Implementiert mit verschiedenen Sicherheitstechnologien wie TLS 1.2 Datenverschlüsselung, RSA 2048-Bit Zertifikaten, konfigurierbaren Benutzerberechtigungen für den Zugriff und die Kontrolle von Ports, lokaler/ferner/fremder Authentifizierung und Autorisierung, IP/MAC-Adressfilter und FIPS 140-2-zertifizierter Kryptographie, bieten die SN91xxCO seriellen Konsolenserver Administratoren die Sicherheit für einfachen und hochrangigen Zugriff. So können beispielsweise Zugriffsrechte und Privilegien auf 8/16 serielle Schnittstellen einzeln angewendet werden. Die Daten werden verschlüsselt, um sicherzustellen, dass Informationen und Steuerung stets geschützt sind. Die Protokollierung und Meldungen von Systemereignissen helfen bei der schnellen Lösung von Problemen und Eindämmung von Risiken. Obwohl durch die oben genannten Beispiele gesichert, vereinfacht die konsolidierte Passwortauthentifizierung die Verwaltung.
Die SN91xxCO Serie wird verwendet, um serielle Geräte an ein Ethernet Netzwerk anzuschließen, um den Zugriff und die Steuerung anspruchsvoller Anwendungen zu ermöglichen, die industrielle Steuerung, Datenerfassung, Umgebungsüberwachung, Fernbetrieb von Anlagen und Gerätemanagement verwalten. Administratoren stehen mehrere Betriebsarten zur Verfügung, darunter Konsolen Verwaltung, Konsolen Verwaltung Direkt, Real COM Port, TCP Server/Client, UDP Server/Client und Virtuelles Modem.
Mit ihren umfassenden Funktionen, hilft die SN91xxCO Serie bei der Maximierung der IT-Produktivität, Erhöhung der Skalierbarkeit und Verringerung von Betriebskosten mit einfacher Fernverwaltung von seriellen Geräten. Die serielle Konsolenserver sparen Ihnen Zeit und Geld, indem Administratoren die Möglichkeit gegeben wird, ihre Datenzentren von praktisch überall zu verwalten – was die Kosten für Reisen und mittlerer Instandsetzungsdauer minimiert und die höchste Verfügbarkeit für Datencenter Dienste gewährleistet.
Lieferumfang
- 1 x SN9108CO Serieller Konsolen Server
- 1 x LIN2-418K-E12G Stromkabel
- 1 x KC06-0012-B01G Montageset
- 1 x 0X12-0017-301G Lok-U-Plug
- 1 x 0X12-0017-401G Lok-U-Plug Installationswerkzeug
- 1 x Fuß-Auflage-Set (4 Stk.)
- 1 x Benutzeranleitung
- Systemzugriff und Verfügbarkeit
- Sicherer In-Band- und Out-of-Band Remote Zugriff auf serielle Konsole
- Browserzugriff mit einer intuitiven GUI
- Terminal-basierter Zugriff mit einer menügesteuerten Benutzeroberfläche
- Modem Dial-In/Dial-Back/Dial-Out Zugriff
- Serielle Konsolen Verwaltung
- Die Auto-Sensing DTE/DCE-Funktion unterstützt eine direkte Verbindung zu Cisco Netzwerk Switches (und anderen kompatiblen Geräten) ohne Rollover-Kabel für eine komfortablere Bereitstellung der IT-Infrastruktur
- Online/Offline Erkennung angeschlossener serieller Geräte (einschließlich Anschlussblöcke) – automatisches Senden von Ereignisbenachrichtigungen, wenn die Geräte offline sind (z.B. Stromausfall), zur Überwachung des Gerätestatus
- Antwortprüfung– prüft den Systemstatus der angeschlossenen seriellen Geräte und sendet eine Benachrichtigung, wenn die Prüfung fehlschlägt (z.B. Systemabsturz)
- Bequemer und einfacher Zugriff auf serielle Geräte über wählbare Telnet/SSH- und Drittanbieter-Clients wie PuTTY
- Einfacher Portzugriff über auswählbares ActiveX oder Java Serial Viewer
- Umfassende Viewer Funktion – Kopieren/Einfügen, Anmelden, Datenimport, Makro, Senden und Message Board
- Bereit für Sun Solaris – Sun “break-safe”
- Alarmstrings – Wenn eine der vordefinierten Zeichenketten mit der von den seriellen Geräten gesendeten Nachricht übereinstimmt, werden Sie vom seriellen Konsolenserver über SNMP Trap Alarm und/oder eine E-Mail informiert
- Befehlsfilter – Administratoren können Benutzer nur vorgegebene Befehle ausführen lassen
- Mehrere Benutzer können gleichzeitig auf denselben Port zugreifen – bis zu 16 Verbindungen pro Port
- Modi für den gleichzeitigen Zugriff – Exclusive/Occupy/Share
- Sicherheit
- Unterstützt sichere Anmeldung über den Browser mit TLS 1.2 Datenverschlüsselung und RSA 2048 Bit Zertifikate
- Konfigurierbare Benutzerberechtigungen für den Portzugriff und Steuerung
- Lokale und Remote Authentifizierung und Anmeldung
- Drittanbieter-Authentifizierung über RADIUS, TACACS+, LDAP/AD und Kerberos
- IP- und MAC-Adressfilter für erweiterten Sicherheitsschutz
- Hohe Sicherheitsstufe – unterstützt FIPS 140-2 Level 1 Sicherheitsstandards, die ein integriertes, FIPS 140-2-zertifiziertes OpenSSL-Kryptographiemodul verwenden (Zertifikat #1747, #2398, #2473)
- Systemverwaltung
- Systemkonfiguration über Webbrowser, Telnet/SSH Client und lokale Konsole
- Systemprotokoll und Ereignisanmeldung
- Ereignisziel – Ereignisprotokolle werden auf dem Protokollserver, Syslog-Server und USB-Laufwerk* gespeichert
- SNMP Agent v1 / v2 / v3
- Ereignisbenachrichtigung – unterstützt Benachrichtigung über SMTP E-Mail, SNMP Trap und SMS (mit zusätzlichen Mobilgeräten)
- Sicherung / Wiederherstellung der Systemkonfiguration und der aktualisierbaren Firmware
- Multi-Browser Unterstützung - Internet Explorer, Chrome, Firefox
- NTP für Zeitserversynchronisierung
- IPv4 / IPv6 Unterstützung
- LLDP-Unterstützung
- Funktioniert mit CC2000 Software für zentralisierte Datenzentrenverwaltung
- Funktioniert mit CCVSR Software zur Aufzeichnung von Benutzersitzungen
- Verwaltung serieller Geräte
- Vielseitige serielle Betriebsarten – Konsolen Verwaltung, Konsolen Verwaltung Direkt, Real COM Port, TCP Server/Client, UDP Server/Client und Virtuelles Modem
- Real COM Treiber für Windows 2000 oder höher und Windows Server 2003/2008
- Real TTY Treiber für Linux
- Fixed TTY Treiber für UNIX*
- Unterstützt Baudraten von 300, 600, 1200, 1800, 2400, 4800, 9600, 19200, 28800, 38400, 57600, 115200, 230400 bps
- Sprache
- Mehrsprachige webbasierte Benutzeroberfläche – verfügbar in Englisch, Deutsch, Japanisch, Koreanisch, Russisch, Vereinfachtem Chinesisch und Traditionellem Chinesisch
Hinweis:
Fester TTY-Treiber unterstützt:
– OpenServer (Sco Unix)
– UnixWare 7, SVR 5
– UnixWare 2.1, SVR 4.2
– QNX 4.25, QNX 6
– FreeBSD
– Solaris 10
– AIX 5.x
– HP-UX 11i
- Mehrsprachige webbasierte Benutzeroberfläche – verfügbar in Englisch, Deutsch, Japanisch, Koreanisch, Russisch, Vereinfachtem Chinesisch und Traditionellem Chinesisch
Verbindung | 8 |
Anschlüsse | |
Seriell | 8 x RJ-45 Buchse |
LAN-Ports | 1 x RJ-45 Buchse |
Stromversorgung | 1 x IEC60320/C14 |
Schalter | |
Reset | 1 x Eingelassene Taste |
Stromversorgung | 1 x Kippschalter |
LEDs | |
Seriell | 8 (Grün) |
10/100/1000 Mb/s | 1 (Rot/Orange/Grün) |
Stromversorgung | 1 (Blau) |
Nenneingangsleistung | 100-240 V Wechselspannung~, 1 A, 50/60 Hz |
Stromverbrauch | AC110V:4.9W:23BTU/h AC220V:4.8W:23BTU/h Hinweis: ● Die Messung in Watt gibt die typische Leistungsaufnahme des Geräts ohne externe Belastung an. ● Die Messung in BTU/h gibt die Leistungsaufnahme des Geräts an, wenn es voll belastet ist. |
Umgebung | |
Betriebstemperatur | 0 - 40˚C |
Aufbewahrungstemperatur | -20 ~ 60˚C |
Feuchtigkeit | 0 - 80% relative Luftfeuchte, nicht kondensierend |
Physikalische Eigenschaften | |
Gehäuse | Metall |
Gewicht | 3.12 kg ( 6.87 lb ) |
Abmessungen (L x B x H) | 43.72 x 21.76 x 4.40 cm (17.21 x 8.57 x 1.73 in.) |
Hinweis | Bei einigen Rack-Mount Produkten ist zu beachten, dass die üblichen Abmessungen von BxTxH in einem LxBxH-Format angegeben werden. |
Datenblatt
SN1116CO-1132CO-1148CO-0108CO-0116CO-0132CO-0148CO-9108CO-9116CO-Server-Datasheet-en.pdf (1.3 MB)Kurzanleitung
SN1116CO-SN1116COD-SN1132CO-SN1132COD-SN1148CO-SN1148COD-Serial-Console-Server-qsg.pdf (1.11 MB)CAD-Zeichnung
SN9108CO_V01_CAD_DRAWING.pdf (52.59 KB)VISIO Schablonen
sn9108co_visio.vss (257.5 KB)Firmware
Beschr. | Ver. | Veröffentlichungsdatum | Dateiname | |
H/W:AX | ||||
Firmware Upgrade | v1.8.178 | 2024-05-02 | SN01xxCO-SN91xxCO-v1.8.178.007.zip | |
Firmware Upgrade | v1.8.177 | 2023-08-16 | SN01xxCO-SN91xxCO-v1.8.177.006.zip | |
Firmware Upgrade | v1.8.176 | 2023-04-14 | SN01xxCO-SN91xxCO-v1.8.176.001.zip | |
Firmware Upgrade | v1.8.174 | 2022-12-19 | SN01xxCO_SN91xxCO_v1.8.174.004.zip | |
Firmware Upgrade | v1.8.172 | 2022-07-21 | SN01xxCO_SN91xxCO_v1.8.172.001.zip | |
Firmware Upgrade | v1.7.167 | 2021-10-05 | SN01xxCO_SN91xxCO_v1.7.167.003.zip | |
Firmware Upgrade | v1.7.164 | 2021-03-31 | SN01xxCO_SN91xxCO_v1.7.164.001.zip | |
Firmware Upgrade | v1.7.161 | 2020-09-09 | SN01xxCO_SN91xxCO_v1.7.161.001.zip | |
Firmware Upgrade | v1.6.157 | 2020-03-17 | SN01xxCO_SN91xxCO_v1.6.157.004.zip | |
Firmware Upgrade | v1.6.156 | 2020-02-12 | SN01xxCO_SN91xxCO_v1.6.156.003.zip | |
Firmware Upgrade | v1.6.155 | 2019-12-02 | SN01xxCO_SN91xxCO_v1.6.155.004.zip | |
H/W:AXA | ||||
Firmware Upgrade | v3.2.316 | 2024-11-07 | SN01xxCO-SN91xxCO-v3.2.316.zip | |
Firmware Upgrade | v3.2.312 | 2024-05-08 | SN01xxCO-SN91xxCO-v3.2.312.zip | |
Firmware Upgrade | v3.1.305 | 2023-09-18 | SN01xxCO-SN91xxCO-v3.1.305.zip | |
Firmware Upgrade | v3.1.303 | 2023-05-19 | SN01xxCO-SN91xxCO-v3.1.303.zip | |
Firmware Upgrade | v3.1.302 | 2023-03-01 | SN01xxCO_SN91xxCO_v3.1.302.zip | |
Firmware Upgrade | v3.0.299 | 2023-01-31 | SN01xxCO_SN91xxCO_v3.0.299.zip | |
Firmware Upgrade | v3.0.292 | 2022-09-06 | SN01xxCO_SN91xxCO_v3.0.292.zip |
Software und Treiber
Betriebssystem | Beschr. | Ver. | Veröffentlichungsdatum | Dateiname |
Linux-Software und -Treiber | ||||
Linux Readme | v1.1.101 | 2024-05-08 | sn-vp-install-linux-readme-v1.1.101.txt.zip | |
Linux | Real TTY | v1.1.101 | 2024-05-08 | sn-real-tty-linux-v1.1.101.zip |
Linux | Real TTY | v1.0.099 | 2022-08-04 | sn_real_tty_linux_v1.0.099.zip |
Linux | Real TTY | v1.0.098 | 2021-10-05 | sn_real_tty_linux_v1.0.098.zip |
Linux | Real TTY | v1.0.095 | 2019-02-27 | sn_vp_install_linux_v1.0.095.zip |
Linux Readme | v1.0.095 | 2019-02-27 | sn_vp_install_linux_readme_v1.0.095.txt | |
MIB-Datei | ||||
MIB Files | v1.8.179 | 2024-11-07 | SN-Mibs-File-v1.8.179.006.zip | |
MIB Files | v1.8.174 | 2022-12-19 | SN_Mibs_File_v1.8.174.004.zip | |
Unix-Software und -Treiber | ||||
Unix | Fixed TTY | v1.1.101 | 2024-05-08 | sn-fixed-tty-unix-v1.1.101.zip |
Unix | Fixed TTY | v1.0.094 | 2021-05-17 | sn_fixed_tty_unix_v1.0.094.zip |
Fixed TTY | v1.0.093 | 2016-04-19 | sn_fixed_tty_unix_v1.0.093.zip | |
Windows-Software und -Treiber | ||||
Windows 7, Windows 2008, Windows 10, Windows 2016, Windows 2019 | Virtual COM Port (x86 - 32bit) | v3.0.291 | 2024-05-08 | sn-real-com-port-windows-2008-and-above-x86-v3.0.291.zip |
Windows 2008, Windows 2019, Windows 2016, Windows 10, Windows 7 | Virtual COM Port (x64 - 64bit) | v3.0.291 | 2024-05-08 | sn-real-com-port-windows-2008-and-above-x64-v3.0.291.zip |
Windows 2016, Windows 2019, Windows 10, Windows 2008, Windows 7 | Virtual COM Port (x64 - 64bit) | v2.2.218 | 2022-08-04 | sn_real_com_port_windows_2008_and_above_x64_v2.2.218.zip |
Windows 2000, Windows 2003, Windows XP | Virtual COM Port (x86 - 32bit) | v2.2.218 | 2022-08-04 | sn_real_com_port_windows_XP_2000_2003_x86_v2.2.218.zip |
Windows XP, Windows 2003, Windows 2000 | Virtual COM Port (x64 - 64bit) | v2.2.218 | 2022-08-04 | sn_real_com_port_windows_XP_2000_2003_x64_v2.2.218.zip |
Windows 7, Windows 2008, Windows 10, Windows 2016, Windows 2019 | Virtual COM Port (x86 - 32bit) | v2.2.218 | 2022-08-04 | sn_real_com_port_windows_2008_and_above_x86_v2.2.218.zip |
Windows 2000, Windows 2003, Windows XP | Virtual COM Port (x86 - 32bit) | v2.2.216 | 2022-08-04 | sn_real_com_port_windows_XP_2000_2003_x86_v2.2.216.zip |
Windows 2003, Windows XP, Windows 2000 | Virtual COM Port (x64 - 64bit) | v2.2.216 | 2022-08-04 | sn_real_com_port_windows_XP_2000_2003_x64_v2.2.216.zip |
Windows 2016, Windows 2019, Windows 7, Windows 2008, Windows 10 | Virtual COM Port (x86 - 32bit) | v2.2.216 | 2022-08-04 | sn_real_com_port_windows_2008_and_above_x86_v2.2.216.zip |
Windows 7, Windows 2008, Windows 10, Windows 2016, Windows 2019 | Virtual COM Port (x64 - 64bit) | v2.2.216 | 2022-08-04 | sn_real_com_port_windows_2008_and_above_x64_v2.2.216.zip |
Windows 10, Windows 2019, Windows 2016, Windows 2008, Windows 7 | Virtual COM Port (x64 - 64bit) | v2.2.215 | 2021-10-05 | sn_real_com_port_windows_2008_and_above_x64_v2.2.215.zip |
Windows 7, Windows 2008, Windows 10, Windows 2016 | Virtual COM Port (x86 - 32bit) | v2.2.215 | 2021-10-05 | sn_real_com_port_windows_2008_and_above_x86_v2.2.215.zip |
Windows 2003, Windows XP, Windows 2000 | Virtual COM Port (x64 - 64bit) | v2.2.215 | 2021-10-05 | sn_real_com_port_windows_XP_2000_2003_x64_v2.2.215.zip |
Windows XP, Windows 2003, Windows 2000 | Virtual COM Port (x86 - 32bit) | v2.2.215 | 2021-10-05 | sn_real_com_port_windows_xp_2000_2003_x86_v2.2.215.zip |
Windows 7, Windows 2016, Windows 10, Windows 2008 | Virtual COM Port (x86 - 32bit) | v2.2.213 | 2019-02-27 | sn_real_com_port_windows_2008_and_above_x86_v2.2.213.zip |
Windows 7, Windows 2008, Windows 10, Windows 2016, Windows 2019 | Virtual COM Port (x64 - 64bit) | v2.2.213 | 2019-02-27 | sn_real_com_port_windows_2008_and_above_x64_v2.2.213.zip |
Windows 2000, Windows 2003, Windows XP | Virtual COM Port (x86 - 32bit) | v2.2.213 | 2019-02-27 | sn_real_com_port_windows_xp_2000_2003_x86_v2.2.213.zip |
Windows 2000, Windows 2003, Windows XP | Virtual COM Port (x64 - 64bit) | v2.2.213 | 2019-02-27 | sn_real_com_port_windows_XP_2000_2003_x64_v2.2.213.zip |
