Switch KVMP™ multi-visualizzazione USB DVI a 4 porte


CM1164A
  • La console multi visualizzazione controlla fino a quattro sorgenti video su uno schermo con modalità di visualizzazione che includono Vista quadrupla, Immagine nell'immagine (PiP), Immagine per l'immagine (PbP) e Immagine nell'immagine (PoP)
  • Ridimensionare e / o riposizionare in modo semplice qualsiasi PiP o PbP per adattarlo alle richieste di visualizzazione dell'utente; Supporta una qualità video superiore – fino a 1920 x 1200; YCbCr 4:2:2
  • DCC (Controllo di collegare a margherita) — controlla fino a 3 unità CM1164A aggiuntive da una singola console; Collegamento a cascata fino a 2 livelli — controlla fino a 16 computer (con modalità multi visualizzazione fino a 4 x 4)
  • Boundless Switching: spostare in modo semplice il cursore del mouse sulle finestre per passare ad altre sorgenti video anche in installazioni con collegamento a cascata
  • Tutte le caratteristiche

Aggiungi al Carrello offerte
MSRP:Quote Upon Request
Boundless-Switching_KVM Extenders/CM1284/CM1164A/CS724KM
Multi-View_KVMP_Series
Multi-View control room kvm
Control_Room_KVM


Il CM1164A consente di collegare fino a 4 computer DVI e uno schermo DVI, facilitando il monitoraggio in tempo reale di più sorgenti video su una finestra Multi-view con una qualità visiva fino a FHD (1920 x 1200). È possibile selezionare, commutare e visualizzare sorgenti video multiple simultaneamente con un controllo indipendente di tastiera e mouse. Questo innovativo Switch KVMP™ Multi-view è anche dotato di un hub USB a 2 porte che permette a ogni computer di accedere alle periferiche collegate, mentre la commutazione delle periferiche USB può essere indipendente dal focus KVM, rendendo il multitasking del desktop veramente senza sforzo e produttivo.



Modalità schermo versatile

Persino con solo un singolo schermo, i dati video a sorgente multipla possono essere visualizzati in varie modalità di visualizzazione – A tutto schermo, Quad View, PiP (picture in picture), PbP (picture by picture), e PoP (picture on picture), migliorando l'efficienza operativa senza perdere alcun dettaglio importante.

Boundless Switching intuitivo

Il Boundless Switching ATEN offre accesso istantaneo e controllo per puntare a qualsiasi sorgente video, permettendo al cursore del mouse di muoversi attraverso i bordi della finestra istantaneamente e senza limiti.

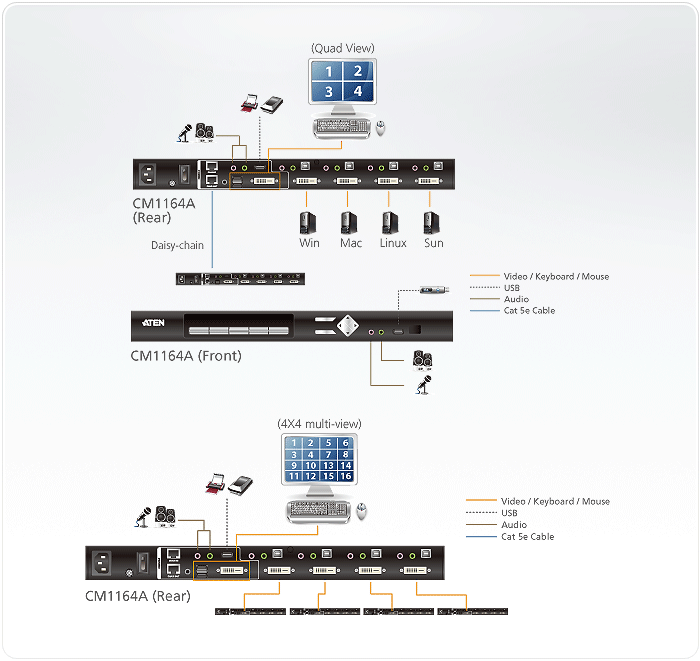

Supporto Daisy Chain e a cascata

Grazie alla funzionalità Daisy Chain Control (DCC), il CM1164A è in grado di controllare 3 unità CM1164A aggiuntive (fino a 16 sorgenti video) tramite una singola console.

Inoltre, può anche essere collegato a cascata fino a 2 livelli collegando 4 unità CM1164A aggiuntive (fino a 16 sorgenti video) attraverso una singola console con il video visualizzato in modalità Multi-view fino a 4x4.

Applicazioni

Lo Switch KVMP™ Multi-view CM1164A è ideale per le operazioni desktop in scenari critici in termini di tempo che richiedono il monitoraggio in tempo reale di più sorgenti video e un approccio rapido e reattivo, come le applicazioni di control-desk in ambienti di broadcast o sorveglianza.

Confronto prodotti

Contenuti della confezione

  • 1x CM1164A switch KVMP™ multi-visualizzazione USB DVI a 4 porte
  • 4x LIN5-35W1-W11G cavi KVM (DVI-D, USB, Audio)
  • 1x LIN2-418K-E12G cavo di alimentazione
  • 1x 2XRT-0013G telecomando IR
  • 1x kit montaggio su rack
  • 1x istruzioni per l'utente

Lo switch KVMP™ multi-visualizzazione USB DVI a 4 porte CM1164A di ATEN migliora l'efficienza operativa delle applicazioni di monitoraggio intensive. Con lo schermo limitato, gli utenti possono gestire i dati in modo più efficiente, selezionare, scambiare e visualizzare fino a 16 sorgenti video contemporaneamente usando una tastiera indipendente e il controllo del mouse. Il CM1164A offre agli utenti la funzionalità di monitoraggio in tempo reale combinando uno switch DVI-D a 4 porte con un hub USB a 2 porte, offre inoltre le seguenti modalità di visualizzazione: Vista quadrupla, Immagine nell'immagine (PiP), Immagine per l'immagine (PbP), Immagine sull'immagine (PoP), e Schermo intero.

Grazie al Boundless Switching, il CM1164A consente agli utenti di spostare in modo semplice il cursore sulle finestre per passare ad altre sorgenti video. Rende più semplice l'accesso e il controllo immediato al computer di destinazione.

L'integrazione del Controllo di collegare a margherita (DCC) consente agli utenti di controllare fino ad altre 3 unità CM1164A mediante una singola console. Inoltre, il CM1164A può essere collegato a cascata fino a 2 livelli per raggiungere un massimo di 16 sorgenti video visualizzate contemporaneamente su uno schermo.

Studiato per soddisfare le sempre maggiori richieste di funzionalità multi visualizzazione, il CM1164A è studiato appositamente per ambienti in cui è richiesto il monitoraggio in tempo reale come il settore dell'aviazione, finanziario e applicazioni mediche.



  • La console multi visualizzazione controlla fino a quattro sorgenti video su uno schermo con modalità di visualizzazione che includono Vista quadrupla, Immagine nell'immagine (PiP), Immagine per l'immagine (PbP) e Immagine nell'immagine (PoP)
  • Configurazione del sistema mediante pannello frontale, OSD, telecomando IR, modalità di visualizzazione e selezione porta
  • Supporta la qualità video superiore, fino a 1920 x 1200; YCbCr 4:2:2
  • Ridimensionare e / o riposizionare in modo semplice qualsiasi PiP o PbP per adattarlo alle richieste di visualizzazione dell'utente
  • DCC (Controllo di collegare a margherita) — controlla fino a 3 unità CM1164A aggiuntive da una singola console
  • Collegamento a cascata fino a 2 livelli — controlla fino a 16 computer (con modalità multi visualizzazione fino a 4 x 4)
  • Selezione del computer tramite pulsante e tasto di scelta rapida del pannello frontale, mouse e comandi seriali1
  • Boundless Switching: spostare in modo semplice il cursore del mouse sulle finestre per passare ad altre sorgenti video anche in installazioni con collegamento a cascata
  • Boundless Switching Focus: una finestra per indicare su quale computer è al momento concentrata l'attenzione
  • Supporta Boundless Switching desktop estesi2
  • Video DynaSync™ – tecnologia esclusiva ATEN che elimina i problemi di avvio dello schermo e ottimizza la risoluzione quando si passa tra diverse sorgenti
  • Compatibile HDCP 1.4
  • Supporta i comandi RS-232
  • Menu a tendina – modificare le finestre dello schermo e altre funzioni con il mouse e pannello di controllo su schermo
  • Funzione di emulazione / bypass della porta mouse della console che supporta diversi driver mouse e mouse multifunzione
  • Funzione di emulazione / bypass della tastiera console che supporta diverse tastiere multimediali
  • Commutazione indipendente per la porta periferica USB, funzione audio e switch KVM
  • Funzione di ricerca automatica
  • Rilevamento accensione
  • Mappatura tastiera multilingue – supporta le tastiere in Inglese, Francese, Giapponese e Tedesco
  • Risposta bassi completa per offrire un'esperienza ricca per l'audio a 2.1 canali
  • Supporta combinazioni di tastiere tramite emulazione (per Sun/Mac)3

    Nota:
    1. La commutazione della porta del mouse funziona solo in modalità di emulazione del mouse e si applica solo al mouse a rotella USB a 3 tasti
    2. Questa funzione è supportata solo dallo Switch KVMP™ Multi-view che utilizza la versione firmware v2.3.222 o successiva
    3. Le combinazioni di tasti del PC emulano la tastiera del Mac. Le tastiere Mac funzionano solo con i rispettivi computer
Collegamenti del computer4
Seleziona portaPulsanti push, tasti di scelta rapida, telecomando IR, OSD, rotellina del mouse, cursore del mouse, comandi RS-232
Connettori
Porte console2 x USB di tipo A femmina
1 x Single Link DVI-D femmina (Bianco)
2 x Connettore audio da 3,5 mm femmina (Verde; 1 x pannello frontale, 1 x pannello posteriore)
2 x Connettore audio da 3,5 mm femmina (Rosa; 1 x frontale, 1 x posteriore)
2 x RJ-45
Porte KVM4 x USB di tipo B femmina
4 x Single Link DVI-D femmina (Bianco)
4 x Connettore audio da 3,5 mm femmina (Verde)
4 x Connettore audio da 3,5 mm femmina (Rosa)
Alimentazione1 x Connettore IEC320
Hub USB2 x USB 2.0 di tipo A femmina
Switches
Selezionato11 x Pulsanti push
LED
KVM4 (Arancione)
Audio4 (Verde)
USB4 (Verde)
Emulazione
Tastiera / MouseUSB
Video1920 x 1200 a 60 Hz (DVI-D)
Intervallo di scansione5, 10, 15, 30, 60, 90 secondi (predefinito: 5 secondi)
ConsumoAC110V/9.7W:71BTU/h
AC220V/9.5W:70BTU/h

Nota:
● La misura in Watt indica il consumo tipico del dispositivo senza carico esterno.
● La misura in BTU/h indica il consumo di energia del dispositivo a pieno carico.
Ambiente
Temperatura di esercizio0 - 40 °C
Temperatura di conservazione-10 - 60 °C
Umidità0 - 80% di umidità relativa, senza condensa
Proprietà fisiche
StrutturaMetallo
Peso2.46 kg ( 5.42 lb )
Dimensioni (L x P x A)43.72 x 16.40 x 4.40 cm
(17.21 x 6.46 x 1.73 in.)
NotaPer alcuni prodotti per il montaggio su rack, le dimensioni fisiche standard LxPxA sono indicate utilizzando il formato LxLxA.
