Switch KVMP™ USB HDMI/audio a 4 porte

CS1794

Qualità video superiore - supporta 480i, 480p, 720p, 1080i e 1080p (HDTV)/1920 x 1200 (DVI)
Selezione PC tramite pulsante push o scelta rapida
Video DynaSync™, archivia l'EDID (Extended Display Identification Data) del monitor console per ottimizzare la risoluzione dello schermo
Supporto multipiattaforma - Windows, Linux e Mac

MSRP: Quote Upon Request

Il CS1794 consente l’accesso veloce tra 4 PC con interfaccia HDMI tramite una console KVM e la condivisione flessibile di media tramite l’hub USB a 2 porte, il che permette di ampliare lo spazio di lavoro su desktop, mantenendolo ordinato e organizzato per una maggiore produttività. Grazie alla qualità video FHD condivisa e al set di altoparlanti, il multitasking tra computer può essere più piacevole.

Integrazione fluida tra piattaforme

Il CS1794 permette l'integrazione di diversi sistemi informatici (Windows, Mac e Linux), accessibili da una console KVM.

Video DynaSync™

La tecnologia brevettata Video DynaSync™ di ATEN ottimizza la risoluzione dello schermo, velocizza la commutazione tra i sistemi e garantisce che le finestre aperte su un desktop esteso non tornino alle configurazioni predefinite sullo schermo principale quando si passa da una porta all'altra, offrendo un'esperienza utente fluida e ininterrotta.

Condivisione periferica USB flessibile

L'hub USB a 2 porte integrato può essere utilizzato per la connessione plug-n-play a dispositivi periferici USB 2.0 compatibili (ad es. stampante, unità flash, scanner, ecc.) per soddisfare i requisiti di lavoro desktop ad alta intensità di dati.

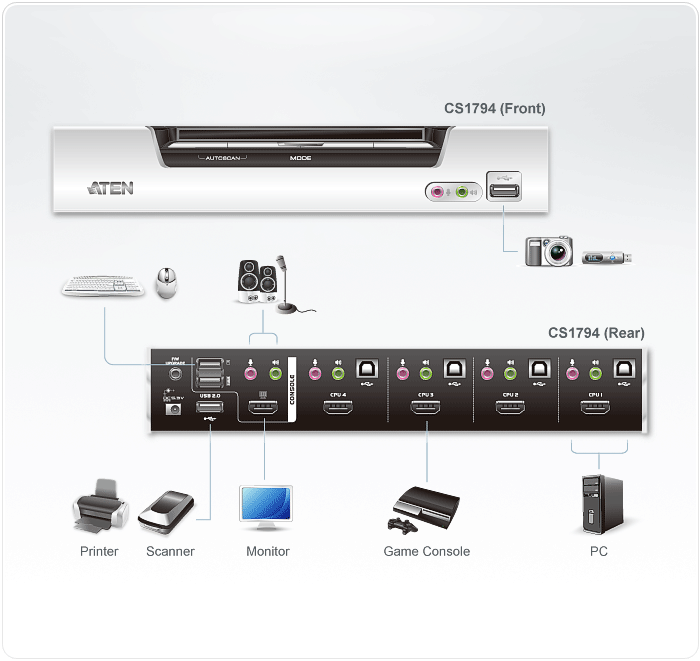

Applicazioni

Confronto tra prodotti

Contenuti della confezione

1x CS1794 switch KVMP™ USB 2.0 HDMI
4x 2L-7D02UH set di cavi KVM HDMI
1x LIN5-04A2-J13G cavo per l’aggiornamento del firmware
1x 0AD8-1605-24M1 alimentatore
1x guida per l’utente

Con il suo design unico e innovative funzioni, lo switch KVMP™ USB 2.0 HDMI CS1794 apporta stile e funzionalità all’ambiente SOHO multimediale. Il CS1794 combina uno switch a 4 porte con un hub USB 2.0 a 2 porte per una commutazione semplice e trasparente del segnale HDMI tra 4 PC o altri dispositivi HDMI quali console di videogiochi. Consente inoltre di condividere periferiche USB da una singola console.

Il CS1794 offre commutazione indipendente avanzata tramite i pulsanti sul pannello anteriore e i tasti di scelta rapida sulla tastiera, oltre alla tecnologia Video DynaSync™ per garantire sempre una risoluzione HDMI ottimizzata. Grazie all’audio digitale integrato, il CS1794 fornisce anche audio ad alta definizione Dolby True HD e DTS HD Master Audio.

Ideale per le applicazioni multimediali in ufficio, CS1794 offre la più avanzata tecnologia VKM salva spazio e efficiente per il desktop.

Switch KVMP™ USB 2.0 a 4 porte
Una console USB controlla quattro computer con interfaccia HDMI e altri due dispositivi USB
Hub USB 2.0 a 2 porte incorporato, totalmente compatibile con le specifiche USB 2.0
Commutazione indipendente del controllo KVM, periferiche USB e audio tramite pulsanti del pannello anteriore e tasti di scelta rapida
Supporto per monitor digitali HDMI: pienamente conforme HDMI e HDCP
Supporta Dolby True HD e DTS HD Master Audio
Qualità video superiore: supporta 480i, 480p, 720p, 1080i e 1080p (HDTV)/1920x1200 (DVI)
Rilevamento dell’accensione: se un computer è spento, il CS1794 passa automaticamente al prossimo computer acceso
Supporta le risoluzioni widescreen
Supporto multipiattaforma: Windows, Linux e Mac
La funzione di emulazione/bypass della porta del mouse della console supporta molti driver di mouse e mouse multifunzione
Video DynaSync™: memorizza gli EDID (Extended Display Identification Data) dei monitor della console per ottimizzare la risoluzione dello schermo
Emulazione completa della tastiera per un avvio senza errori
Supporto ed emulazione tastiere Mac*
Modalità di commutazione automatica per il monitoraggio di tutti i computer e dispositivi HDMI
Firmware aggiornabile

* 1. Emulazione delle tastiere Mac tramite combinazioni di tasti della tastiera PC.
2. Le tastiere Mac funzionano solo con i propri rispettivi computer.

Collegamenti del computer	4
Seleziona porta	Tasto di scelta rapida, Pulsante
Connettori
Porte console	2 x USB di tipo A femmina (nero; pannello posteriore) 1 x HDMI di tipo A femmina (nero) 2 x Connettore stereo mini femmina (verde; 1 x frontale, 1 x posteriore) 2 x Connettore stereo mini femmina (rosa; 1 x frontale, 1 x posteriore)
Porte KVM	4 x USB di tipo B femmina (bianco) 4 x HDMI di tipo A femmina (nero) 4 x Connettore stereo mini femmina (verde) 4 x Connettore stereo mini femmina (rosa)
Aggiornamento firmware	1 x Connettore a 4 conduttori 3,5 mm (nero)
Alimentazione	1 x Connettore CC
Hub USB	2 x USB di tipo A femmina (bianco; 1 x pannello frontale, 1 x pannello posteriore)
Switches
Selezionato	5 x Pulsante
LED
Audio	5 (verde)
KVM	5 (arancio)
USB	5 (verde)
Emulazione
Tastiera / Mouse	USB
Video	1080p / 1920 x 1200 (DVI)
Intervallo di scansione	1 - 99 secondi (predefinito: 5 secondi)
Consumo	DC5.3V:4.88W:38BTU/h Nota: ● La misura in Watt indica il consumo tipico del dispositivo senza carico esterno. ● La misura in BTU/h indica il consumo di energia del dispositivo a pieno carico.
Ambiente
Temperatura di esercizio	0-50°C
Temperatura di conservazione	-20-60°C
Umidità	0 - 80% di umidità relativa, senza condensa
Proprietà fisiche
Struttura	Metallo, Plastica
Peso	0.53 kg ( 1.17 lb )
Dimensioni (L x P x A)	26.23 x 7.24 x 4.40 cm (10.33 x 2.85 x 1.73 in.)
Nota	Per alcuni prodotti per il montaggio su rack, le dimensioni fisiche standard LxPxA sono indicate utilizzando il formato LxLxA.
