USB DVI LCDコンソールドロワー（USBデバイス対応）

Name: CL6700
Brand: ATEN

CL6700

お問い合わせ

この製品に関するFAQ

19インチLCD一体型KVMコンソールドロワー - 1Uサイズで快適なコンソール操作環境を提供
簡単に取り付けが可能なイージーラックマウントキット同梱（ショート/ロング選択）
解像度 - 最大1,280×1,024@75Hz。DDC、DDC2、DDC2B準拠。LCDモニターはDDCエミュレーション。接続コンピューターのビデオ設定はLCDモニターに最適な出力になるように自動調整
コンソールロック機能 - 未使用時にはコンソールドロワーを内側にロック

※ CL6700は2018年4月10日に販売終了しました。後継機はCL6700MWになります。

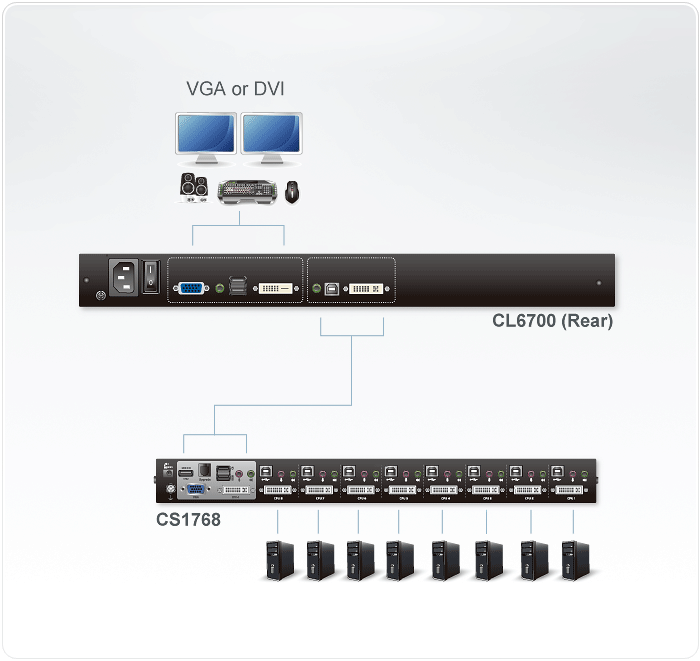

CL6700は、19インチLCDモニター・キーボード・タッチパッドを1Uサイズに統合したDVIタイプのKVMコンソールドロワーです。ATEN製DVIタイプのKVMスイッチと互換性があるため、新たにKVMスイッチの機能を搭載したKVMドロワーに買い替えなくても、本製品と併用することによって簡単にラックマウント用のコンソールを追加することができます。

また、セカンドコンソールポートには、マウスやキーボード用のUSBポートに加え、モニター用にはD-sub15ピンコネクターとDVIコネクターの両方を搭載。PCやKVMスイッチとDVI-Iで接続し、アナログ信号を使用する場合はアナログVGAモニターの使用も可能です。

同梱品

2L-7D02U(1.8m)ケーブル×1
電源ケーブル×1
ファームウェアアップグレードケーブル×1
クイックスタートガイド×1
イージーセットアップラックマウントキット(ショートorロング)×1

19インチLCD一体型KVMコンソールドロワー - 1Uサイズで快適なコンソール操作環境を提供
オーディオ対応(スピーカー)
簡単に取り付けが可能なイージーラックマウントキット同梱（ショート/ロング選択）
フロントパネルにはUSBマウスポートを搭載 - ホットプラグ対応。USBハブポートとしても使用可能
解像度 - 最大1,280×1,024@75Hz。DDC、DDC2、DDC2B準拠。LCDモニターはDDCエミュレーション。接続コンピューターのビデオ設定はLCDモニターに最適な出力になるように自動調整
OADG 109A/JIS準拠 105キーボード搭載。Sunキーボードエミュレーション
マルチプラットフォーム対応 - Windows、Linux、Mac、Oracle社SPARC(Sun)
取り付け奥行きはレールキットで調節可能
コンソールロック機能 - 未使用時にはコンソールドロワーを内側にロック
DDCエミュレーション対応 - 各コンピューターのビデオ設定は、モニターに最適な出力になるように自動調整
セカンドコンソールポート搭載 (キーボード・マウスはUSB、モニターはDVIの他にVGAも使用可能^*)
ファームウェアアップグレード対応

* PCやKVMスイッチとDVI-Iで接続し、かつアナログ信号を使用する場合にのみVGAモニターをお使いください。

・CL6700ご注文用型番一覧
本製品にはイージーセットアップラックマウントキットが付属します。ご購入の際にはラックマウントキットタイプをご指定ください。

LCDサイズ	ご注文用型番
LCDサイズ	ショートレール（型番：2X-011G）対応ラック奥行：42cm - 70cm	ロングレール（型番：2X-012G）対応ラック奥行：68cm - 105cm
19インチLCDモデル	CL6700NJJS	CL6700NJJL

※注意：ラックマウントキットの対応奥行き表示は、ラック取り付け支柱間の距離を表しています。実際のラックマウント作業の際には、ラック内寸に対するドロワー本体の奥行きやケーブル取り回しを考慮する必要がありますのでご注意ください。

コンピューター接続数
ダイレクト	1
最大	(接続するKVMスイッチに依存)
コンピューター側対応インターフェース	キーボード/マウス：USB
セカンドコンソール側対応インターフェース	キーボード/マウス：USB
コンソール選択	ホットキー
コネクター
KVMポート	キーボード/マウス：USBタイプB　メス×1 モニター：DVI-Iメス×1 スピーカー：ステレオミニジャック×1
セカンドコンソールポート	キーボード：USBタイプA　メス×1 マウス：USBタイプA　メス×1 モニター1：DVI-Dメス×1 モニター2：D-sub15ピンメス×1 スピーカー：ステレオミニジャック×1
電源	3極AC電源ソケット×1
セカンドマウス/周辺機器	USBタイプA　メス×1
スイッチ
リセット	ピンホール型スイッチ×1
電源	ロッカースイッチ×1
ファームウェアアップグレード	スライドスイッチ×1
LCD電源	プッシュボタン×1
LCD調節	プッシュボタン×4
LED
電源	グリーン×1
ロック	Num Lock (グリーン)×1 Caps Lock (グリーン)×1 Scroll Lock (グリーン)×1
エミュレーション
キーボード/マウス	USB
パネル仕様
画面サイズ	19インチ
ピクセルピッチ	0.294 mm×0.294 mm
対応色	1677万色
コントラスト比	1000:1
輝度	250 cd/m²
応答時間	5ミリ秒
視野角	170°(水平)、160°(垂直)
解像度	最大1,280×1,024@75Hz、DDC2B準拠
最大入力電力定格	AC 100～240V、50/60Hz、1A （日本仕様はPSE対応3P/100V電源コードを同梱）
消費電力	AC110V:21.2W:106BTU/h AC220V:20.8W:104BTU/h 注意: ● ワット単位の測定値は、外部負荷がない場合の装置の標準的な消費電力を示します。 ● BTU/h単位での測定値は、デバイスに完全に負荷がかかった状態の消費電力を示します。
動作環境
動作温度	0～50℃
保管温度	-20～60℃
湿度	0～80% RH、結露なきこと
ケース
ケース材料	メタル
重量	11.38 kg ( 25.07 lb )
サイズ(W×D×H)	480×590×44 mm
同梱品	2L-7D02U(1.8m)ケーブル×1 電源ケーブル×1 ファームウェアアップグレードケーブル×1 クイックスタートガイド×1 イージーセットアップラックマウントキット(ショートorロング)×1
対応KVMケーブル	《DVI-D KVMケーブル》 2L-7D02U(1.8m) 2L-7D03U(3m) 2L-7D05U(5m) 《DVI-I KVMケーブル》 2L-7D02UI(1.8m) 2L-7D03UI(3m) * 子機側でもDVI-Iを利用する場合は、接続時にDVI-Iタイプのケーブルをお使いください。

マニュアル

ファイル名	リリース日
cl6700mw-user-manual-w.pdf (3.28 MB)	2024-01-16
cl6700n_um_w_2016-02-23_discontinued.pdf (2.71 MB)	2016-02-23
CL6700_Japanese_20141009.pdf (2.24 MB)	2014-10-09

クイックスタートガイド

cl6700mw_lcd_kvm_switch_qsg.pdf (6.58 MB) cl6700n_lcd_kvm_switch_qsg_discontinued.pdf (4.26 MB)

CAD描画

CL6700MW_V02_CAD_Drawing.pdf (170.99 KB) CL6700N-ASM-V02_WEB.pdf (176.19 KB) CL57XXN_67XXN_67XXMW_CL30XXN Series-Operating-V02.pdf (219.04 KB)

ファームウェア

説明	バージョン	リリース日	ファイル名
Firmware Upgrade	v1.5.142	2023-04-14	cl6700-v1.5.142.zip
Firmware Upgrade	v1.3.122	2022-03-22	cl6700_v1.3.122.zip
Firmware Upgrade	v1.3.121	2019-04-15	cl6700_v1.3.121.zip
Firmware Upgrade	v1.1.109	2015-11-12	cl6700_v1.1.109.zip
