Разветвитель HDMI 4K 10-портовый


VS0110HA

Отправить запрос
  • Поддержка функций HDMI (3D, Deep color, 4K); совместимость с HDCP 1.4
  • Превосходное качество изображения – до 4K-разрешений (4096 x 2160 при 60 Гц, 4:2:0)
  • Увеличенное расстояние передачи HDMI-видеосигнала от источника к выводу - до 15 м
  • Встроенный двунаправленный последовательный интерфейс RS-232 для системного управления
4K
Features-Icon_11-HDMI-AV-out
Features-Icon_53-RS232-control
Features-Icon_56-HDMI-AV-in
Features-Icon_71-HDCP
Features-Icon_75-EDID
HDMI
3year_warranty

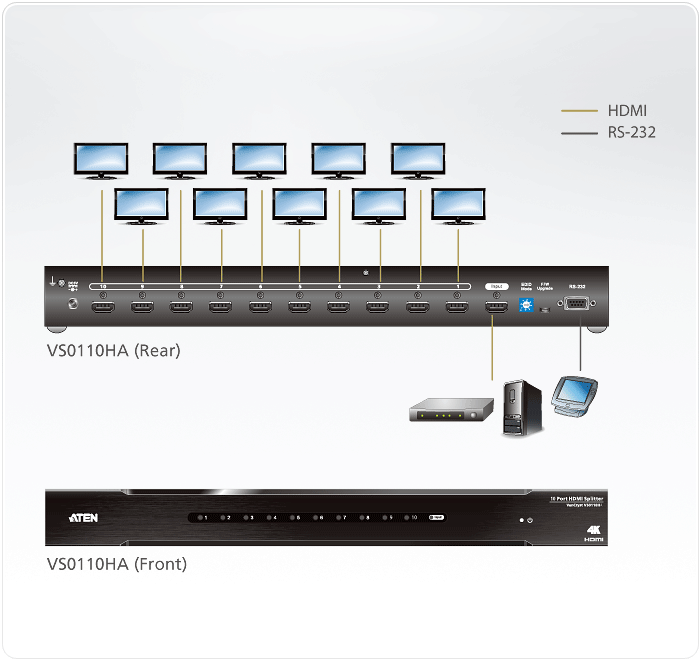

HDMI-разветвитель с поддержкой 4K модели VS0110HA, это идеальное решение для применений, где необходима одновременная передача высоко-четкого видео уровня 4K от одного источника к десяти устройствам отображения. Интерфейс HDMI является наиболее широко распространенным для источников и приемников потоков, таких как DVD-проигрыватели, спутниковые приставки, а также и всевозможные дисплеи и мониторы. Поддерживая технологию ATEN EDID, разветвитель VS0110HA обеспечивает непрерывный обмен настройками EDID с подключенными устройствами, гарантируя оптимальный видеовывод.

Являясь совместимым с HDCP (High-bandwidth Digital Content Protection; защита широкополосного цифрового содержимого) HDMI-разветвитель с поддержкой 4K модели VS0110HA эффективен для использования с любыми HDMI-устройствам отображения, что делает его идеальным для таких применений, как домашние кинотеатры, торговые центры, а также корпоративные, образовательные и бизнес-среды.

Комплектация

  • 1x HDMI-разветвитель с поддержкой 4K VS0110HA
  • 1x адаптер питания
  • 1x комплект для монтажа в стойку
  • 1x руководство пользователя
  • Позволяет одновременно соединить один HDMI-источник с десятью HDMI-дисплеями
  • Поддержка функций HDMI (3D, Deep color, 4K); совместимость с HDCP 1.4
  • Превосходное качество изображения – до 4K-разрешений (4096 x 2160 при 60 Гц, 4:2:0)
  • Увеличенное расстояние передачи HDMI-видеосигнала от источника к выводу - до 15 м
  • Встроенный двунаправленный последовательный интерфейс RS-232 для системного управления
  • Поддерживает Dolby True HD и DTS HD Master Audio
  • Светодиодная (LED) индикация четко показывающая состояние устройства
  • Поддержка EDID Expert™, которая  выбирает оптимальные настройки EDID для плавного переключения, высокого качества отображения и использования наилучшего разрешения на разных экранах
  • Поддержка режима «Plug-and-play»
  • Возможность монтажа в стойку (высота 1U)
Видеовход
Интерфейсы1 x гнездо HDMI тип А (черного цвета)
Импеданс100 Ω
Макс. расстояние5 м (при 4 К-разрешении)
Видеовыход
Интерфейсы10 x гнездо HDMI тип А (черного цвета)
Импеданс100 Ω
Макс. расстояние10 м (при 4 К-разрешении)
Видео
Макс. скорость передачи данных10.2 Гбит/с (3.4 Гбит/с на каждую полосу)
Макс. частота пикселизации340 MГц
СоответствиеHDMI 1.4 (3D, Deep Color, 4K);
Совместимость с HDCP 1.4
Макс. разрешениеДо 4096x2160/3840x2160 при 60 Гц (4:2:0);
4096x2160/3840x2160 при 30 Гц (4:4:4)
Управление
RS-232Разъем: 1 x гнездо DB-9 (черного цвета)
Скорость (бит/с): 19200, Биты данных: 8, Стоповые биты: 1, без контроля четности и потока
Параметры EDID1 x переключатель режимов EDID
Режимы EDID: Default (1080p) / Port 1 / Auto
Разъемы
Питание1 x разъем для подключения питания постоянного тока
USB порт1 x гнездо micro USB (для обновления микропрограммы)
Светодиодные индикаторы
Питание1 x (зеленого цвета)
Вход1 x (зеленого цвета)
Видеовыход10 x (зеленого цвета)
ЭнергопотреблениеDC5V:4.34W:20BTU/h

Примечание:
● Величина, измеряемая в ваттах, показывает типичное энергопотребление устройства без внешней нагрузки.
● Величина, измеряемая в БТЕ/ч (BTU/h), показывает энергопотребление устройства при полной загрузке.
Температура и влажность
Рабочая температура0 - 40 °C
Температура хранения-20 - 60 °C
Влажность0 - 80% рт. ст. без образования конденсата
Физические свойства
КорпусМеталлический
Масса2.10 kg ( 4.63 lb )
Размеры (Д х Ш х В)43.72 x 15.78 x 4.40 cm
(17.21 x 6.21 x 1.73 in.)
Картонная упаковка3 штуки
ПримечаниеОбратите внимание, что для некоторых изделий монтируемых стойку, физические размеры (ШxГxВ) выражаются в формате (ДxШxВ).

Практические примеры применения

Университет Chiang Mai – Передача аудио-видеосигналов и управление для интерактивных аудиторий – Таиланд

Описание и спецификации продукта

vs0110ha_video_splitter_ds_en.pdf (724.75 KB)
Имя файлаДата выпуска
vs0110ha_um_w_2022-11-21.pdf (1.38 MB) 2022-11-21

Краткое руководство по установке

vs0110ha_video_splitter_qsg.pdf (1.27 MB)

Чертеж в формате CAD

VS0110HA-ASM-V01_WEB.pdf (57.82 KB)
Опис.ВерсияДата выпускаИмя файла
Firmware Upgradev1.1.1022022-12-19 vs0110ha_v1.1.102_bin.zip
Firmware Upgradev1.1.1022022-11-21 vs0110ha_upgrade_tool_v1.1.102_exe.zip
Firmware Upgradev1.1.1012020-12-29 vs0110ha_v1.1.101_bin.zip
Firmware Upgradev1.1.1012020-12-29 vs0110ha_upgrade_tool_v1.1.101_exe.zip
На веб-сайте нашего партнерского центра (e-service) зарегистрируйте устройство KE. После этого вы можете бесплатно загрузить приложение Matrix Manager Lite.
