Splitter 4K HDMI a 10 porte

VS0110HA

HDMI (3D, Deep Color, 4K); compatibile HDCP 1.4
Qualità video superiore: risoluzioni 4K fino (4096 x 2160 a 60 Hz; 4:2:0)
Trasmissione a lunga distanza da sorgente a uscita: fino a 15 m
Porta di controllo seriale RS-232 bidirezionale integrata per il controllo di sistemi avanzati

MSRP: Quote Upon Request

Lo splitter 4K HDMI VS0110HA è una soluzione perfetta per le applicazioni che richiedono l'invio di una sorgente video 4K in alta definizione a dieci schermi contemporaneamente. L'interfaccia HDMI si rivolge alla maggior parte delle sorgenti e dispositivi, ad esempio i lettori DVD, decoder satellitari e qualsiasi schermo HDMI. Dotato di tecnologia ATEN EDID, il VS0110HA garantisce comunicazioni EDID continue con i dispositivi collegati e mantenere ottimali le uscite video.

Lo splitter 4K HDMI VS0110HA è conforme HDCP (High-bandwidth Digital Content Protection) che lo rende perfetto con tutti gli schermi HDMI nelle applicazioni home theater, oltre alle impostazioni aziendali, didattiche e commerciali.

Contenuti della confezione

1x VS0110HA splitter 4K HDMI a 10 porte
1x 0AD6-1F05-26EG adattatore di alimentazione
1x kit di montaggio
1x istruzioni per l'utente

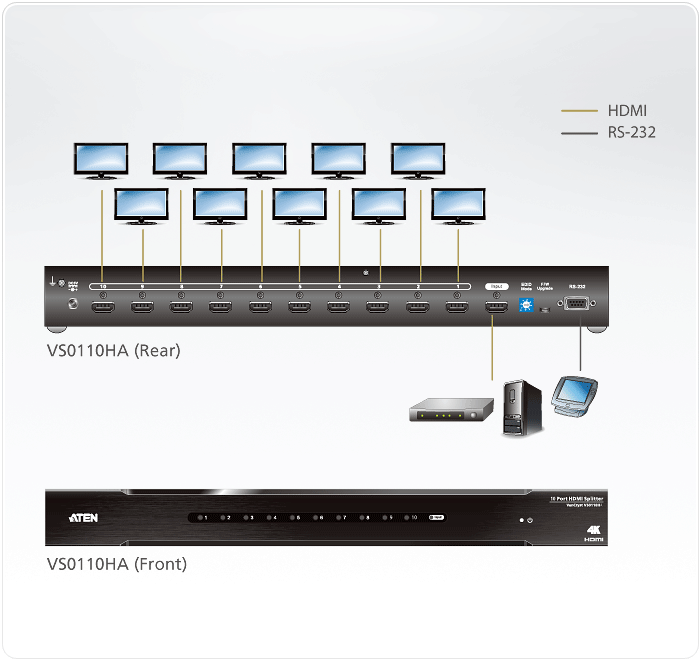

Connette una sorgente HDMI a dieci schermi HDMI contemporaneamente
HDMI (3D, Deep Color, 4K); compatibile HDCP 1.4
Qualità video superiore: risoluzioni 4K fino (4096 x 2160 a 60 Hz; 4:2:0)
Trasmissione a lunga distanza da sorgente a uscita: fino a 15 m
Porta di controllo seriale RS-232 bidirezionale integrata per il controllo di sistemi avanzati
Supporta l'audio Dolby True HD e DTS HD Master
Indicazione LED dello stato del dispositivo
EDID Expert™: seleziona le opzioni EDID ottimali per l'accensione senza problemi, visualizzazione in qualità elevata e l'uso della migliore risoluzione tra diversi schermi
Plug-and-play
Montabile su rack (design 1U)

LED
Alimentazione	1 x LED (verde)
Ingresso	1 x LED (verde)
Uscita video	10 x LED (verde)
Ingresso video
Interfacce	1 x HDMI di tipo A femmina (nero)
Impedenza	100 Ω
Distanza max.	5 m (risoluzione 4K)
Uscita video
Interfacce	10 x HDMI di tipo A femmina (nero)
Impedenza	100 Ω
Distanza max.	10 m (risoluzione 4K)
Video
Frequenza max. dati	10,2 Gbps (3,4 Gbps per linea)
Clock di pixel max.	340 MHz
Conformità	HDMI 1.4 (3D, Deep Color, 4K); Compatibile HDCP 1.4
Risoluzione max.	Fino a 4096 x 2160 / 3840 x 2160 a 60 Hz (4:2:0); 4096 x 2160 / 3840 x 2160 a 30 Hz (4:4:4)
Controllo
RS-232	Connettore: 1 x DB-9 femmina (nero) Velocità in baud: 19200 / Bit di dati: 8 / Bit di stop: 1 / Parità: No / Controllo del flusso: No
Impostazioni EDID	x1 switch EDID Modalità EDID: Predefinito (1080p) / Porta 1 / Auto
Connettori
Alimentazione	1 x Connettore CC
Porta USB	1 x Micro USB (aggiornamento firmware)
Consumo	DC5V:4.34W:20BTU/h Nota: ● La misura in Watt indica il consumo tipico del dispositivo senza carico esterno. ● La misura in BTU/h indica il consumo di energia del dispositivo a pieno carico.
Ambiente
Temperatura di esercizio	0 - 40 °C
Temperatura di conservazione	-20 - 60 °C
Umidità	0 - 80 % di umidità relativa, senza condensa
Proprietà fisiche
Struttura	Metallo
Peso	2.10 kg ( 4.63 lb )
Dimensioni (L x P x A)	43.72 x 15.78 x 4.40 cm (17.21 x 6.21 x 1.73 in.)
Lotto scatola	3 pezzi
Nota	Per alcuni prodotti per il montaggio su rack, le dimensioni fisiche standard LxPxA sono indicate utilizzando il formato LxLxA.

Scheda tecnica

vs0110ha_video_splitter_ds_en.pdf (724.75 KB)

Manuale utente

Nome file	Data di rilascio
vs0110ha_um_w_2022-11-21.pdf (1.38 MB)	2022-11-21

Quick Start Guides

vs0110ha_video_splitter_qsg.pdf (1.27 MB)

Disegno CAD

VS0110HA-ASM-V01_WEB.pdf (57.82 KB)

Firmware

Discendente	Ver.	Data di rilascio	Nome file
Firmware Upgrade	v1.1.102	2022-12-19	vs0110ha_v1.1.102_bin.zip
Firmware Upgrade	v1.1.102	2022-11-21	vs0110ha_upgrade_tool_v1.1.102_exe.zip
Firmware Upgrade	v1.1.101	2020-12-29	vs0110ha_v1.1.101_bin.zip
Firmware Upgrade	v1.1.101	2020-12-29	vs0110ha_upgrade_tool_v1.1.101_exe.zip
