10-Port 4K HDMI Splitter

VS0110HA

HDMI (3D, Deep Color, 4K); HDCP 1.4 konform
Überlegene Videoqualität – bis zu 4K Auflösungen (4096 x 2160 bei 60 Hz; 4:2:0)
Fernübertragung von der Quelle zum Ausgang - bis zu 15 m
Integrierter bidirektionaler serieller RS-232 Steueranschluss für High-End Systemsteuerung

MSRP: Quote Upon Request

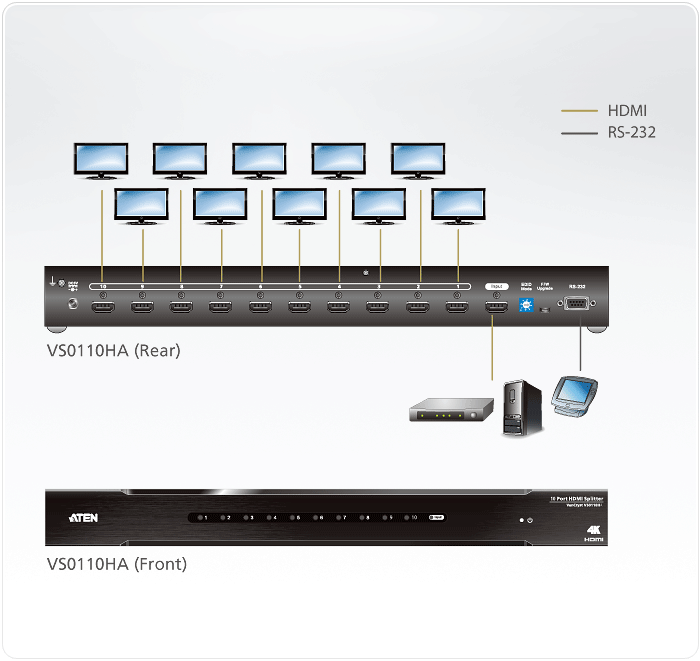

Der VS0110HA 4K HDMI Splitter ist die perfekte Lösung für Anwendungen, bei denen eine Quelle für hochauflösendes 4K-Video an zehn Bildschirme gleichzeitig gesendet werden muss. Die HDMI-Schnittstelle eignet sich für die meisten gängigen Quellen und Geräte, wie DVD-Player, Satelliten Settop-Boxen und alle HDMI-Bildschirme. Mit der ATEN EDID Technologie garantiert der VS0110HA eine kontinuierliche EDID-Kommunikation mit angeschlossenen Geräten und sorgt für eine optimale Videoausgabe.

Der VS0110HA 4K HDMI Splitter ist HDCP-konform (High-bandwidth Digital Content Protection), so dass er für den Einsatz mit allen HDMI-Bildschirmen in Heimkinoanwendungen, sowie in Umgebungen im Geschäfts-, Bildungs- und kommerziellen Bereich geeignet ist.

Lieferumfang

1x VS0110HA 10-Port 4K HDMI Splitter
1x 0AD6-1F05-26EG Netzteil
1x Montageset
1x Benutzeranleitung

Verbindet eine HDMI Quelle mit bis zu zehn HDMI Bildschirmen gleichzeitig
HDMI (3D, Deep Color, 4K); HDCP 1.4 konform
Überlegene Videoqualität – bis zu 4K Auflösungen (4096 x 2160 bei 60 Hz; 4:2:0)
Fernübertragung von der Quelle zum Ausgang - bis zu 15 m
Integrierter bidirektionaler serieller RS-232 Steueranschluss für High-End Systemsteuerung
Unterstützt Dolby True HD und DTS HD Master Audio
Klare LED-Anzeige des Gerätestatus
EDID Expert™ – Wählt optimale EDID Einstellungen für einen flüssigen Start, hochwertige Anzeige und Nutzung der optimalen Auflösungen über mehrere Bildschirme
Plug-and-Play
Rack-Montage möglich (1U Design)

LEDs
Stromversorgung	1 x LED (Grün)
Eingang	1 x LED (Grün)
Videoausgang	10 x LED (Grün)
Videoeingang
Schnittstellen	1 x HDMI-Typ-A-Buchse (Schwarz)
Impedanz	100 Ω
Max. Entfernung	5 m (bei 4K Auflösung)
Videoausgang
Schnittstellen	10 x HDMI-Typ-A-Buchse (Schwarz)
Impedanz	100 Ω
Max. Entfernung	10 m (bei 4K Auflösung)
Video
Max. Datenrate	10,2 Gbps (3,4 Gbps pro Lane)
Max. Pixeltakt	340 MHz
Konformität	HDMI 1.4 (3D, Deep Color, 4K); HDCP 1.4 kompatibel
Max. Auflösungen	Bis 4096 x 2160 / 3840 x 2160 bei 60 Hz (4:2:0); 4096 x 2160 / 3840 x 2160 bei 30 Hz (4:4:4)
Steuerung
RS-232	Anschluss: 1 x DB-9-Buchse (Schwarz) Baudrate: 19200 / Datenbits: 8 / Stoppbits: 1 / Parität: Nein / Flusskontrolle: Nein
EDID-Einstellungen	EDID Schalter x1 EDID Modus: Standard (1080p) / Port 1 / Auto
Anschlüsse
Stromversorgung	1 x Gleichspannungsanschluss
USB-Port	1 x Micro-USB (FW Upgrade)
Stromverbrauch	DC5V:4.34W:20BTU/h Hinweis: ● Die Messung in Watt gibt die typische Leistungsaufnahme des Geräts ohne externe Belastung an. ● Die Messung in BTU/h gibt die Leistungsaufnahme des Geräts an, wenn es voll belastet ist.
Umgebung
Betriebstemperatur	0 - 40 °C
Aufbewahrungstemperatur	-20 - 60 °C
Feuchtigkeit	0 - 80 % relative Luftfeuchte, nicht kondensierend
Physikalische Eigenschaften
Gehäuse	Metall
Gewicht	2.10 kg ( 4.63 lb )
Abmessungen (L x B x H)	43.72 x 15.78 x 4.40 cm (17.21 x 6.21 x 1.73 in.)
Kartonposten	3 Stk.
Hinweis	Bei einigen Rack-Mount Produkten ist zu beachten, dass die üblichen Abmessungen von BxTxH in einem LxBxH-Format angegeben werden.

Datenblatt

vs0110ha_video_splitter_ds_en.pdf (724.75 KB)

Benutzerhandbuch

Dateiname	Veröffentlichungsdatum
vs0110ha_um_w_2022-11-21.pdf (1.38 MB)	2022-11-21

Kurzanleitung

vs0110ha_video_splitter_qsg.pdf (1.27 MB)

CAD-Zeichnung

VS0110HA-ASM-V01_WEB.pdf (57.82 KB)

Firmware

Beschr.	Ver.	Veröffentlichungsdatum	Dateiname
Firmware Upgrade	v1.1.102	2022-12-19	vs0110ha_v1.1.102_bin.zip
Firmware Upgrade	v1.1.102	2022-11-21	vs0110ha_upgrade_tool_v1.1.102_exe.zip
Firmware Upgrade	v1.1.101	2020-12-29	vs0110ha_v1.1.101_bin.zip
Firmware Upgrade	v1.1.101	2020-12-29	vs0110ha_upgrade_tool_v1.1.101_exe.zip

Bitte besuchen Sie unser Partnercenter (eService) und registrieren Sie das KE-Gerät. Anschließend können Sie den kostenlosen Matrix Manager Lite herunterladen.
