Système de contrôle d’ATEN - bloc de commande à 12 boutons (UE, 2 Gangs)


VK0200
Good Design Award 2022
iF Design Award 2023
  • Bloc de commande à 12 boutons entièrement personnalisable qui intègre un contrôleur avec un clavier

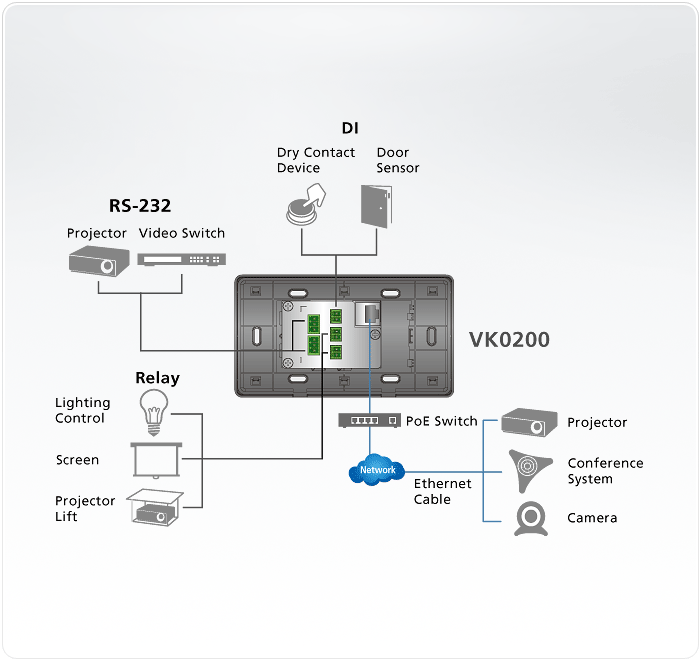

  • Prend en charge diverses connexions d’interface de contrôle : 2 x ports RS-232, 2 x canaux de relais, 1 x entrée numérique et 1 x port Ethernet
  • Prend en charge le contrôle et la gestion centralisés par ATEN Unizon™
  • Disponible en couleur noire ou blanche
  • Toutes les fonctionnalités

Ajouter au panier de devis
MSRP:Quote Upon Request
FR-Environmental-new-Logo1
FR-Environmental-new-Logo2
ControlSystem
ATEN_Certified_Drivers
Engraving_Service_Warranty_Banner
ATEN Unizon

Le VK0200 est un Bloc de commande à 12 boutons entièrement personnalisable qui intègre un contrôleur avec un clavier comme solution tout-en-un. Conçu pour le contrôle des salles de réunion/classes de petite ou moyenne taille, le VK0200 offre une solution prête-à-l’emploi qui connecte facilement les appareils, se configure via le logiciel de configuration VK6000 et personnalise en toute flexibilité les fonctions des boutons du clavier et la disposition afin de répondre à la plupart des applications.

Le Système de contrôle d’ATEN est un système de gestion sous Ethernet qui connecte tous les appareils matériels qui se trouvent dans une pièce afin de centraliser le contrôle sans effort. Le Bloc de commande VK0200 joue non seulement le rôle de contrôleur principal qui connecte les appareils matériels, mais il agit aussi comme une interface de contrôle avec des boutons et une disposition personnalisables. Créé avec la flexibilité à l'esprit, le Bloc de commande à deux gangs peut être disposé dans 125 combinaisons différentes de 6 à 12 boutons qui s'emboîtent aussi facilement qu'un Lego. En se connectant au réseau local, il sera facile pour les utilisateurs d’utiliser le logiciel VK6000 afin de configurer le contrôle souhaité de tout appareil connecté à partir du pavé de commande. Grâce au pavé de commande prêt à l’emploi, les utilisateurs contrôlent instantanément et intelligemment les installations à partir d’un pavé de commande capable de gérer n’importe quel appareil dans la pièce.

Remarque : Ce modèle est aussi disponible en noir – numéro de pièce : VK02001, qui est un produit sur commande. Pour placer une commande, veuillez contacter votre représentant régional ATEN.

Exemple de disposition du clavier



Le placement personnalisé des boutons sur le Bloc de commande peut être configuré en 125 combinaisons différentes de 6 à 12 boutons. L'exemple ci-dessus montre les 12 plus utilisées.


VK0200TTK
Le VK0200TTK comprend une unité VK0200 et un kit de table à clavier ergonomique compatible avec les éditions noir/blanc du VK0200, ce qui améliore encore la facilité d'utilisation. Pour plus d'informations, veuillez contacter votre représentant ATEN régional.



Accessoires:
*L'adaptateur d'alimentation pour ce produit est vendu séparément. Pour plus d'informations sur cet accessoire, voir Accessoires.

Contenu du paquet

  • 1x Bloc de commande à 12 boutons VK0200
  • 1x Pack de boutons
  • 6x Borniers
  • 1x 0X12-0078-100G Plaque frontale
  • 1x Instructions utilisateur
  • Prend en charge diverses connexions d’interface :
    •  2 x ports RS-232
    •  2 x canaux de relais
    •  1 x canal d’entrée numérique
    •  1 x port Ethernet
  • Conçu pour monter des boîtes de jonction de type UE et MK 2 gangs
  • Entièrement personnalisable avec 125 combinaisons de disposition de 6 à 12 boutons
  • Disponible en couleur noire ou blanche
  • Web Viewer – intégré à des systèmes tiers ou à n'importe quelle console basée sur le web pour faciliter la gestion de l'équipement de la salle
  • Prend en charge le protocole d'authentification IEEE 802.1x pour une meilleure sécurité réseau
  • Prend en charge KNX IP natif pour les systèmes de gestion de bâtiments
  • Compatible avec TCP, UDP, Telnet, HTTP, HTTPS, WebSocket, ONVIF et PJLink
  • Prend en charge le protocole Modbus : permet l’intégration avec les appareils Modbus, y compris TCP, RTU et leurs données de somme de contrôle
  • Prend en charge le mode Telnet CLI (interface de ligne de commande) pour l’intégration de systèmes tiers
  • Prise en charge du protocole Modbus - permet l'intégration avec les dispositifs Modbus, y compris TCP, RTU et ses données de somme de contrôle
  • Prend en charge le mode Telnet CLI (interface de ligne de commande) pour l'intégration de systèmes tiers
  • Prend en charge la sauvegarde de fichier de projet1
  • Interface utilisateur graphique Web pour une configuration facile du système
  • Prend en charge la communication SSH pour la surveillance des données2
  • Indication par diode de l'état de connexion et du matériel
  • Diodes à deux couleurs pour une indication claire dans les environnements sombres
  • Double alimentation électrique - alimentation par Ethernet (PoE) et DC 5V (en option)
  • Service de gravure des boutons personnalisés
  • Permet le contrôle à distance via un appareil mobile3
  • L'installation flexible est facilitée par le kit de table pour clavier (VK0200TTK), qui permet d'installer le dispositif sur une table ou au mur
  • Prend en charge le contrôle et la gestion centralisés par ATEN Unizon™

    Remarque :
    1. Chaque Boîtier de contrôle ATEN est capable de sauvegarder un fichier projet.
    2. Le protocole SSH peut être utilisé pour surveiller les données de réception/transmission du Bloc de commande.
    3. Le contrôle des appareils mobiles nécessite une licence. Veuillez vous référer aux spécifications ou contacter votre représentant commercial local pour en savoir plus sur les licences.
Interfaces
Disposition du clavier6 ~ 12 boutons personnalisables dans 125 disposition de clavier
Série• 2 x Port RS-232 bidirectionnel
(2 x Connecteur bornier à 3 pôles) ;
 – Baud Rate (Vitesse de transmission) : 300 à 115200 (par défaut : 9600) ;
 – Bit de données : 8 (par défaut) ou 7 ;
 – Bits de données : 1 (par défaut) ou 2 ;
 – Parité : Aucun (par défaut), pair ou impair
Relais• 2 x canaux de relais (2 x Connecteur bornier à 2 pôles) ;
• Normalement ouvert, relais isolés ;
• Valeur de contact : Max 24 V CC, 1A
E/S• 1 x Canal d'entrée numérique
(1 x Connecteur bornier à 2 pôles) ;
- Mode V CC
Plage de tension en entrée : 0 à 5 V CC
Plage programmable : 1 à 5 V CC
- Mode de contact sec
Tirage 2k ohms à + 5 V CC
Ethernet• 1 x RJ-45 Femelle, 10/100Base-T
• Protocole pris en charge : ARP, ICMP, TCP/IP, DHCP, HTTPS, SSH
• DHCP compatible. Les paramètres IP par défaut suivants seront utilisés si aucune IP n'est attribuée dans les 30 secondes :
IP : 192.168.0.60
Masque de sous réseau : 255.255.255.0
Commutateurs
ID contrôleur1 x Commutateur 16 segments
Bouton Redémarrer1 x Bouton semi-encastré
Consommation électriqueDC5V:1.15W:5BTU/h
POE:1.44W:7BTU/h

Remarque:
● La mesure en watts indique la consommation électrique typique de l'appareil sans charge externe.
● La mesure en BTU/h indique la consommation d'énergie de l'appareil lorsqu'il est entièrement chargé.
Environnement
Température de fonctionnement0 - 50 °C
Température de stockage-20 - 60 °C
Humidité0 - 80 % d'humidité relative, sans condensation
Propriétés physiques
BoîtierPlastique
Poids0.19 kg ( 0.42 lb )
Dimensions (L x l x H)8.32 x 14.76 x 4.80 cm
(3.28 x 5.81 x 1.89 in.)
RemarquePour certains produits montés en rack, notez que les dimensions physiques standard LaxPxH sont exprimées avec un format LoxLaxH.
