Système de contrôle ATEN - Clavier à 12 boutons (UE, 2 Gangs)
VK112EU
- Clavier - fournit une connexion physique au système de contrôle ATEN
- Entièrement personnalisable avec 125 combinaisons de disposition de 6 à 12 boutons ; service de gravure des boutons personnalisés
- Liaison facile des ID avec Boîtier de contrôle pour communication Ethernet
- Disponible en couleur noire ou blanche

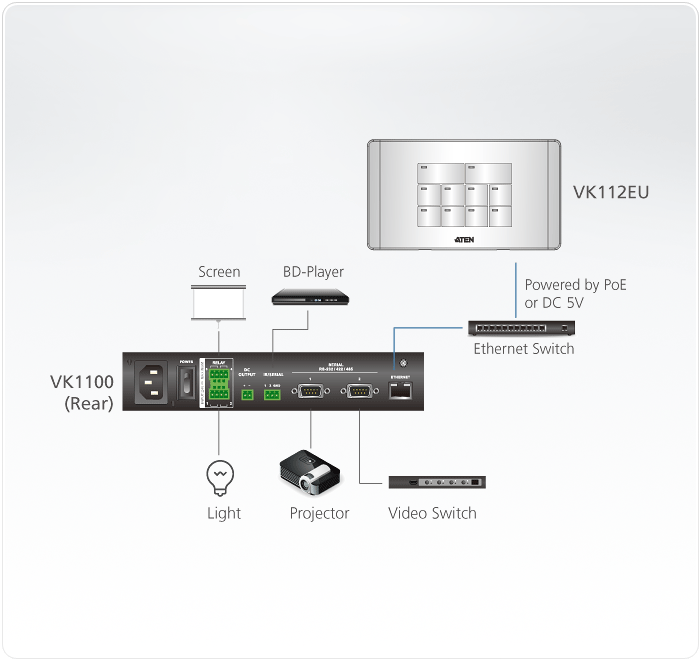

Le VK112EU est un clavier à 12 boutons entièrement personnalisable conçu pour être utilisé avec le Système de contrôle de ATEN. Le clavier fournit une interface pour contrôler les appareils dans une pièce à partir d'une plaque frontale murale standard. Créé avec la flexibilité à l'esprit, le clavier à deux gangs peut être disposé dans 125 combinaisons différentes de 6 à 12 boutons qui s'emboîtent aussi facilement qu'un Lego. En se connectant au Boîtier de contrôle VK2100/VK1100 via un réseau local, les utilisateurs trouveront sans effort le logiciel VK6000 pour configurer le contrôle souhaité de tout appareil connecté à partir du clavier. Avec les boutons prêts à partir, vous disposez d'un contrôle instantané et intelligent des installations à partir d'un clavier ou de claviers pouvant gérer n'importe quel appareil dans la pièce. Le VK112EU est une solution abordable, parfaite pour servir d'interface principale dans les salles de réunion, ou de contrôle d'appareil secondaire dans les salles de classe et les centres de conférence.
Remarque : Ce modèle est aussi disponible en noir – numéro de pièce : VK112EU1 , qui est un produit sur commande. Pour placer une commande, veuillez contacter votre représentant régional ATEN.
Exemple de disposition du clavier
Le placement personnalisé des boutons sur le clavier peut être configuré en 125 combinaisons différentes de 6 à 12 boutons. L'exemple ci-dessus montre les 12 plus utilisées.
Contenu du paquet
- 1x Clavier à 12 boutons (UE, 2 Gangs) VK112EU
- 1x Pack de boutons
- 1x Terminal Block
- 1x Faceplate
- 1x User Instructions
- Clavier - fournit une connexion physique au système de contrôle ATEN
- Entièrement personnalisable avec 125 combinaisons de disposition de 6 à 12 boutons
- Disponible en couleur noire ou blanche
- Indicateurs à diode du système pour un contrôle rapide de l'état de la connexion
- Diodes à deux couleurs pour une indication claire et une visibilité dans les environnements sombres
- Liaison facile des ID avec Boîtier de contrôle pour communication Ethernet
- Jusqu'à 8 claviers se connectent à un seul Boîtier de contrôle pour une extensibilité future
- Les modes polyvalents prennent en charge les paramètres de comportement flexibles pour chaque bouton
- Interface utilisateur graphique Web intuitive pour une configuration facile du clavier
- Alimentations redondantes avec alimentation sur Ethernet (PoE) et alimentation en courant continu
- service de gravure des boutons personnalisés
Interfaces | |
Ethernet | • 1 x RJ-45 Femelle, 10/100Base-T • Protocole pris en charge : ICMP, TCP/IP, DHCP, HTTPS • DHCP compatible. Les paramètres IP par défaut suivants seront utilisés si aucune IP n'est attribuée dans les 30 secondes : IP : 192.168.0.60 Masque de sous réseau : 255.255.255.0 |
Disposition du clavier | 6~12 boutons personnalisables dans 125 disposition de clavier |
Commutateurs | |
ID contrôleur | 1 x Commutateur 16 segments |
ID du clavier | 1 x Commutateur 8 segments |
Bouton Redémarrer | 1 x Bouton semi-encastré |
Consommation électrique | DC5V:1.25W:6BTU POE:1.56W:7BTU |
Environnement | |
Température de fonctionnement | 0 – 50°C |
Température de stockage | –20 – 60°C |
Humidité | 0 - 80% d'humidité relative, sans condensation |
Propriétés physiques | |
Boîtier | Plastique |
Poids | 0.17 kg ( 0.37 lb ) |
Dimensions (L x l x H) | 8.32 x 14.76 x 4.80 cm (3.28 x 5.81 x 1.89 in.) |
Dimension de la plaque frontale (L x l x H) | 8.62 x 15.12 x 0.92 cm (3.39 x 5.95 x 0.36 in.) |
Remarque | Pour certains produits montés en rack, notez que les dimensions physiques standard LaxPxH sont exprimées avec un format LoxLaxH. |
Exemples de réussites
Fiches techniques
vk112eu_aten_control_system_ds_en.pdf (1.09 MB)Manuel de l'utilisateur
vk1100-vk2100-vk0100-vk0200-vk6000-vk108us-vk112EU-vk224-vk236-vk248-vk258-vkt100_um_w_2020-11-24.pdf (13.49 MB)Quick Start Guides
vk112eu_controller_qsg.pdf (1.58 MB)Firmware
Desc. | Ver. | Date de sortie | Nom de fichier |
Firmware Upgrade | v2.7.264 | 2020-05-22 | vk112eu_v2.7.264.001.zip |
Firmware Upgrade | v2.7.263 | 2020-03-27 | vk112eu_v2.7.263.zip |
Firmware Upgrade | v1.0.068 | 2019-11-01 | vk112eu_v1.0.068.zip |
Firmware Upgrade | v1.0.066 | 2018-05-03 | vk112eu_v1.0.066.zip |
Firmware Upgrade | v1.0.065 | 2018-02-09 | vk112Eu_v1.0.065.zip |
Logiciels et pilotes
OS | Desc. | Ver. | Date de sortie | Nom de fichier |
ATEN Certified Drivers | ||||
Drivers for ATEN Control System |
Search for drivers | |||
Firmware Upgrade Tool | ||||
Firmware upgrade tool | v1.2.113 | 2020-06-16 | FirmwareUpgradeTool_Setup_V12.113.003.zip | |
Firmware upgrade tool | v1.1.106 | 2018-01-09 | FirmwareUpgradeTool_Setup_V1.1.106.zip |
