Naścienny nadajnik HDBaseT HDMI & VGA z panelem typu US / PoH (4K@100m) (HDBaseT Class A)


VE2812AUST
  • Przedłuża sygnał HDMI lub VGA poprzez jeden kabel Cat 5e/6/6a lub ATEN 2L-2910 Cat 6
    • HDMI: 4K na dystansie do 100 m za pomocą kabla Cat 6a lub kabla ATEN 2L-2910 Cat 6
    • VGA: 1600 x 1200 i 1920 x 1200 do 100m za pomocą kabla Cat 6a lub kabla ATEN 2L-2910 Cat 6
  • Obsługuje tryb HDBaseT Long Reach – do 150m z wykorzystaniem pojedynczego kabla Cat 5e/6 z rozdzielczościami do 1080p
  • Wbudowana funkcja PoH (Power over HDBaseT) – VE2812AUST jest zasilany z portu wyjściowego HDBaseT podłączonego urządzenia
  • Funkcja Auto Switch – automatyczne przełączanie się na nowo podłączone źródło

Gdzie kupić
4K
HDBaseT
HDMI
HDBaseT_sol
HDBaseT_Inst_guide

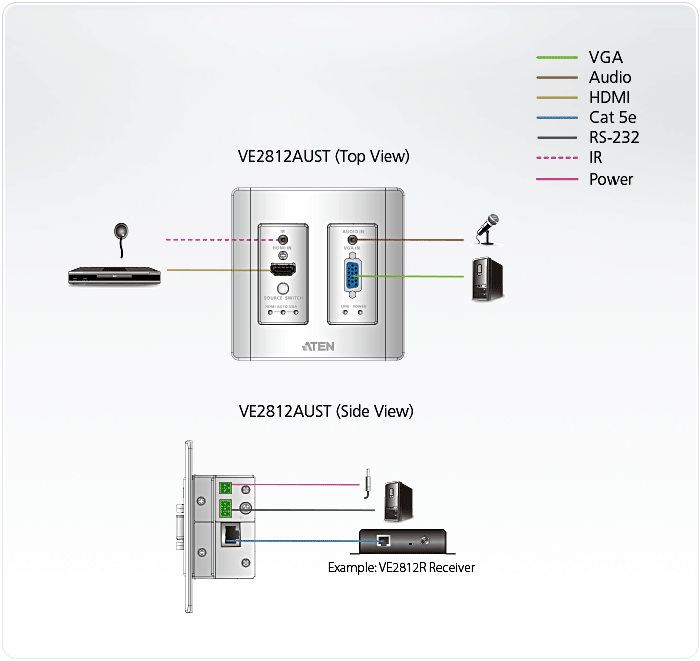

VE2812AUST to nadajnik naścienny do montażu w standardowych 2-krotnych puszkach instalacyjnych, umożliwiający przesyłanie sygnałów VGA (z dźwiękiem) i HDMI oraz sygnałów IR/RS-232 na odległość do 100 m jednym przewodem Cat 5e/6/6a.Transmiter ten pasuje do czystego i eleganckiego wystroju nowoczesnych sal konferencyjnych, pomieszczeń zarządu, sal wykładowych i klasowych..

Gotowy na Plug-and-Play

Zaprojektowany z myślą o eleganckim wkomponowaniu w powierzchnie instalacyjne, z ukrytą zatrzaskową konstrukcją płyty czołowej, VE2812AUST obsługuje starsze i popularne interfejsy AV, takie jak VGA, HDMI i audio stereo, dzięki czemu jest gotowy do podłączenia każdego urządzenia, które znajdzie się w pomieszczeniu.



Rozszerzona transmisja: 4K@100m

Zapewnia najwyższą jakość sygnału wideo (do 4K@100 m i 1080p@150 m) za pośrednictwem pojedynczego kabla Cat 6a / ATEN 2L-2910 Cat 6, umożliwiając rozszerzenie połączeń do dowolnego miejsca, w którym znajdują się urządzenia wyjściowe. Odbiorniki HDBaseT z naszej oferty można łatwo łączyć w pary w celu obsługi różnych interfejsów wyświetlania, takich jak DisplayPort, HDMI i DVI.

Wiele wydajnych opcji przełączania

Przycisk Source Switch umożliwia natychmiastowe przełączanie w razie potrzeby, natomiast tryb Auto Switch umożliwia automatyczne przełączanie na nowo podłączone źródło i natychmiastowe przełączanie z powrotem na poprzednie źródło po odłączeniu. Obsługuje również RS-232 do przełączania za pomocą alternatywnych interfejsów sterowania.




Wygodny sposób zasilania

Obsługuje Power over HDBaseT (PoH) i umożliwia zasilanie z innego urządzenia Power Source Equipment (PSE). Nie musisz już martwić się o przedłużanie lub instalowanie gniazdek elektrycznych.

Rozszerzenie AV i nie tylko

Oprócz przesyłania obrazu i dźwięku VE2812AUST maksymalnie wykorzystuje możliwości technologii HDBaseT™ i oferuje kanały podczerwieni oraz RS-232 do sterowania urządzeniami znajdującymi się w trudno dostępnych miejscach, a tym samym usprawnia obsługę użytkowania.



Idealnie komponuje się z otoczeniem

Stylowa i elegancka konstrukcja pozwala na eleganckie wkomponowanie ekstenderów w wystrój każdego pomieszczenia. Dostępna jest również opcja w kolorze brązowym*, która umożliwia dostosowanie do potrzeb klienta, aby dopełnić nawet najbardziej wyrafinowane środowisko instalacji.

*Uwaga: Opcja koloru brązowego jest wykonywana na zamówienie.

Zawartość opakowania

  • 1x nadajnik VE2812AUST HDMI & VGA HDBaseT z panelem US / PoH
  • 1x 3-pinowe złącze zacisków RS-232
  • 1x 2-pinowe złącze zacisków zasilania
  • 1x panel przedni
  • 1x zasilacz
  • 1x instrukcja obsługi

ATEN VE2812AUST to nadajnik umożliwiający przesyłanie sygnałów VGA (z dźwiękiem) i HDMI na odległość do 100 m jednym kablem Cat 5e/6/6a lub ATEN 2L-2910 Cat 6. Dzięki wbudowanej funkcji PoH (Power over HDBaseT) urządzenie VE2812AUST pobiera zasilanie z portu wyjściowego HDBaseT w podłączonym urządzeniu. Eliminuje to konieczność stosowania zasilacza i zmniejsza problemy związane z instalacją linii zasilającej za ścianą. Dzięki konstrukcji panelu przedniego typu US urządzenie VE2812AUST można wygodnie zamontować w dwukrotnej puszce elektroinstalacyjnej. Urządzenie VE2812AUST gwarantuje niezawodną transmisję sygnałów HDMI / VGA. W przypadku przesyłania sygnału HDMI obsługuje formaty 3D, Deep Color i osadzony bezstratny dźwięk HD. W celu zapewnienia transmisji na większe odległości obsługuje tryb Long Reach Mode - do 150 m za pośrednictwem pojedynczego przewodu Cat 5e/6 w rozdzielczości do 1080p.

W celu zapewnienia elastyczności użytkowej VE2812AUST może służyć jako przełącznik wideo, łącząc dwa źródła i rozdzielając je na identyczne wyjście. Kompaktowa konstrukcja płyty ściennej eliminuje nieporęczne kable, umożliwiając schludny i wygodny montaż w ścianie lub na stole. Dlatego VE2812AUST jest przeznaczony do stosowania w salach konferencyjnych, cyfrowych środowiskach edukacyjnych lub wszędzie tam, gdzie wymagane jest spełnienie wymagań aplikacji.

Uwaga:
1. Ten model jest również dostępny w kolorze brązowym - nr części. VE2812AUST2, który jest produktem produkowanym na zamówienie. Aby złożyć zamówienie, należy skontaktować się z regionalnym przedstawicielem firmy ATEN.
2. Wszystkie przedstawione zdjęcia mają charakter poglądowy. Rzeczywisty kolor produktu jest zależny od otrzymanego egzemplarza.

  • Przedłuża sygnał HDMI lub VGA za pomocą jednego kabla Cat 5e/6/6a lub ATEN 2L-2910 Cat 6.
  • Doskonała jakość wideo:
    • HDMI: 4K na dystansie do 100 m za pomocą kabla Cat 6a lub kabla ATEN 2L-2910 Cat 6
    • VGA: 1600 x 1200 i 1920 x 1200 do 100m za pomocą kabla Cat 6a lub kabla ATEN 2L-2910 Cat 6
  • HDMI 1.4 (3D, Deep color, 4K); zgodność z HDCP 2.2
  • Obsługuje tryb HDBaseT Long Reach – do 150m z wykorzystaniem pojedynczego kabla Cat 5e/6 z rozdzielczościami do 1080p
  • Przeznaczony do montażu w puszce 2-krotnej, kompatybilny z typem amerykańskim
  • Wbudowana funkcja PoH (Power over HDBaseT) – VE2812AUST jest zasilany z portu wyjściowego HDBaseT podłączonego urządzenia
  • Funkcja Auto Switch – umożliwia automatyczne przełączanie się urządzenia VE2812AUST na nowo podłączone źródło
  • Działa jako przełącznik lub konwerter:
    • przełącznik: podłącza dwa źródła (HDMI lub VGA)
    • konwerter: dotyczy odbiorników z różnymi interfejsami (DVI, DisplayPort lub HDMI)
  • Obsługa transmisji kanału RS-232 lub trybu poleceń do sterowania przełącznikiem źródła
  • Kompatybilne odbiorniki: VE2812R, VE1812R, VE812R, VE814AR, VE811R, VE801R, VE802R,VE601R, VE901R lub przyszłe modele odbiorników HDBaseT ATEN
  • Plug-and-play
  • Sygnalizacja LED źródeł i statusu urządzenia
    Wejście wideo
    Interfejsy1 x HDMI Typ A żeńskie (czarne)
    1 x HDB-15 (VGA) żeńskie (niebieskie)
    ImpedancjaHDMI: 100 Ω
    HDB-15 (VGA): 75 Ω
    Maks. odległośćHDMI: 3 m
    HDB-15(VGA): 10m
    Wideo
    Maks. szybkość transmisji danych10.2Gb/s (3.4Gb/s na tor)
    Maks. zegara pikseli340 MHz
    ZgodnośćHDMI (3D, Deep Color, 4K)
    HDCP
    Consumer Electronics Control (CEC)
    Maks. rozdzielczość / odległośćHDMI: do 4K@70m (Cat 5e/6) / 100m (Cat 6a/ATEN 2L-2910 Cat6); 1080p@100m (Cat 5e/6/6a)
    VGA: do 1920x1200 & 1600x1200@70m (Cat 5e/6) / 100m (Cat 6a/ATEN 2L-2910 Cat6); 1920x1080@100m (Cat 5e/6/6a)
    *obsługiwane 4K:
    4096 x 2160 / 3840 x 2160 @ 60Hz (4:2:0);
    4096 x 2160 / 3840 x 2160 @ 30Hz (4:4:4)
    Audio
    Wejście1 x HDMI Typ A żeńskie (czarne)
    1 x gniazdo Mini Stereo Jack (zielone)
    Sterowanie
    RS-232Złącze: 1 x blok zacisków, 3 zaciski (zielone)
    Baud Rate: 19200, bity danych:8,
    Bity stopu:1, bez parzystości i kontroli przepływu
    Podczerwień1 x gniazdo Mini Stereo Jack (czarny)
    Przełączniki
    Wybór wejściowego portu wideo1 x przycisk - HDMI, VGA i AUTO
    Przełącznik trybu dużego zasięgu1 x przełącznik hebelkowy - ON/OFF
    Aktualizacja oprogramowania układowego1 x przełącznik hebelkowy - ON/OFF
    Złącza
    Jednostka do jednostki1 x gniazdo RJ-45
    Zasilanie1 x blok zacisków, 2 zaciski (zielone lub
    1 x gniazdo RJ-45 (POH)
    Pobór mocyDC5V:3.04W:14BTU/h
    POH:3.8W:18BTU/h

    Uwaga:
    ● Pomiar w watach wskazuje typowy pobór mocy urządzenia bez obciążenia zewnętrznego.
    ● Pomiar w BTU/h wskazuje pobór mocy urządzenia przy pełnym obciążeniu.
    Środowiskowe
    Temperatura robocza0 - 40°C
    Temperatura przechowywania-20 - 60°C
    Wilgotność0 - 80% RH, bez kondensacji
    Właściwości fizyczne
    ObudowaMetal
    Masa0.21 kg ( 0.46 lb )
    Wymiary(D x S x W)10.42 x 8.79 x 5.19 cm
    (4.1 x 3.46 x 2.04 in.)
    Wymiary płyty czołowej (D x S x W)11.43 x 11.43 x 0.65 cm
    (4.5 x 4.5 x 0.26 in.)
    UwagaUwaga, dla niektórych produktów z montażem RACK standardowe wymiary szerokość/głębokość/wysokość mogą być wyrażone w postaci długość/szerokość/wysokość.

    Arkusz danych

    ve2812aust_extender_ds_en.pdf (708.07 KB)
