Система управления ATEN – 8-кнопочный контроллер (стандарт US, 1 Gang)


VK0100

Отправить запрос
  • Полностью настраиваемая 8-кнопочная панель управления, объединяющая в себе контроллер системы и блок клавиш

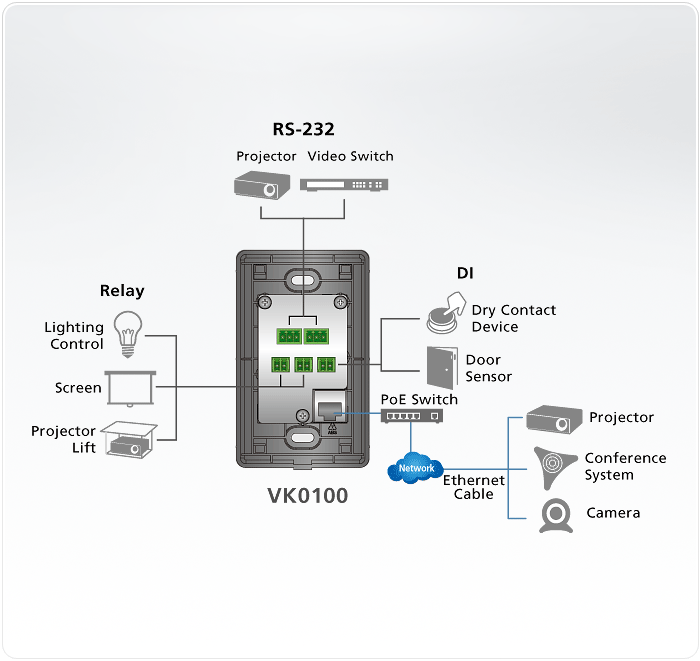

  • Поддерживает различные интерфейсы подключения: 2 x порта RS-232, 2 x релейных канала, 1 x цифровой канал ввода, 1 x порт Ethernet
  • Поддерживает централизованный контроль и управление с помощью платформы ATEN Unizon™
  • Доступно исполнение в черном или белом цвете
Good Design Award 2022
iF Design Award 2023
ControlSystem
ATEN_Certified_Drivers
Engraving_Service_Warranty_Banner
ATEN Unizon Banner
3year_warranty

Устройство VK0100, представляет собой полностью настраиваемую 8-кнопочную панель управления, которая в качестве единого решения, объединяет в себе контроллер системы и блок клавиш (клавиатуру). VK0100 является решением, готовым к использованию и предназначенным для управления конференц-залом или учебной аудиторией малого/среднего размера. Он позволяет легко подключать устройства, а затем выполнить настройку с помощью интуитивно понятного программного конфигуратора VK6000. Для удовлетворения требований большей части возможностей применения, как функции кнопок, так и их расположение могут быть гибко настроены.

Система управления оборудованием, разработанная компанией ATEN, является, управляемой на основе Ethernet-подключения системой, которая соединяет все аппаратные устройства, находящиеся в помещении и позволяет без особых усилий организовать централизованное управление ими. Кнопочный контроллер VK0100 не только играет роль основного контроллера системы, соединяющего все аппаратные устройства, но также выступает в качестве интерфейса управления с настраиваемыми кнопками и компоновкой. Гибкость, заложенная при разработке этого односекционного (one-gang) кнопочного контроллера, позволяет с легкостью конструктора Lego создать 14 различных комбинаций, содержащих от 4 до 8 кнопок. При подключении к локальной сети, пользователи, используя программное обеспечение VK6000, без затруднений смогут настроить необходимое им управление любым подключенным устройством при помощи данного контроллера. Являясь комбинированным и сразу же готовым к использованию решением, кнопочный контроллер VK0100 позволит Вам получить мгновенное и интеллектуальное управление любым устройством в помещении.

Примечание: данная модель также доступна в черном цвете и изготавливается на заказ. Номер для заказа (P/N): VK01001. Для размещения заказа, пожалуйста, обратитесь к региональному представителю компании ATEN.

Дополнительные принадлежности:
* Для данного продукта адаптер питания продается отдельно. Дополнительные сведения об этом оборудовании можно получить в разделе «Список дополнительных принадлежностей».



Пример компоновки кнопок



Определяемое пользователем расположение кнопок на панели позволяет создавать 14 различных комбинаций, содержащих от 4 до 8 кнопок. В приведенном выше примере отображены 10 наиболее часто используемых.

Комплектация

  • 1x VK0100 8-кнопочный контроллер
  • 1x комплект кнопок
  • 6x клеммных разъемов
  • 1x настенная лицевая панель
  • 1x руководство пользователя
  • Поддерживает различные интерфейсы подключения:
    •  2 x порта RS-232
    •  2 x релейных канала
    •  1 x цифровой канал ввода
    •  1 x порт Ethernet
  • Полностью настраиваемые 14 комбинаций компоновки, содержащие от 4 до 8 кнопок
  • Доступно исполнение в черном или белом цвете
  • Поддержка Web Viewer – интеграция со сторонними системами или любой веб-консолью для упрощения управления оборудованием в помещении
  • Поддерживает KNX IP для построения систем управления
  • Совместимость с TCP, UDP, Telnet, HTTP, HTTPS, WebSocket, ONVIF и PJLink
  • Поддержка протокола Modbus – обеспечивает интеграцию с устройствами Modbus, включая TCP, RTU и данные контрольной суммы
  • Поддержка режима интерфейса командной строки Telnet (CLI) для интеграции со сторонними системами
  • Поддерживает резервное копирование файлов проекта1
  • Простота настройки параметров системы с помощью веб-интерфейса
  • Поддерживает подключение по протоколу SSH для мониторинга данных2
  • Светодиодная индикация соединения и состояния оборудования
  • Двухцветные светодиоды для четкой индикации в условиях низкой освещенности
  • Оснащен возможностью подключения резервного питания – с использованием технологии PoE и через источник постоянного тока 5 В (дополнительно)
  • Индивидуальный сервис гравировки кнопок
  • Позволяет с помощью мобильного устройства выполнять дистанционное управление3
  • Поддерживает централизованный контроль и управление с помощью платформы ATEN Unizon™

    Примечание:
    1. Каждый контроллер управления компании ATEN может создавать резервные копии одного файла проекта.
    2. Протокол SSH может использоваться для наблюдения за приемом/передачей данных кнопочной панели управления.
    3. Для управления с мобильного устройства требуется дополнительная лицензия. Для получения дополнительной информации о лицензиях см. раздел "Спецификация" или обратитесь к местному торговому представителю компании ATEN.
Интерфейсы
Дополнительные клавишиНастраиваемые 14 комбинаций компоновки, содержащие от 4 до 8 кнопок
Последовательный• 2 x программируемых двунаправленных порта RS-232
(2 x 3-полюсных разъема клеммной колодки);
 – Скорость (бит/с): 300 - 115200 (по умолчанию: 9600);
 – Бит данных: 8 (по умолчанию) или 7;
 – Стоповый бит: 1 (по умолчанию) или 2;
 – Четность: Нет (по умолчанию), четный или нечетный
Реле• 2 x канала релейной линии (2 x 2-полюсных разъема клеммной колодки);
• Нормально разомкнутые, изолированные реле;
• Допустимая мощность на контактах: макс. 24 В постоянного тока, 1A
Вводы/выводы• 1 x цифровой канал ввода
(1 x 2-полюсных разъем клеммной колодки);
 – Режим VDC
Диапазон входного напряжения: от 0 до 5В постоянного тока;
Программируемый диапазон: от 1 до 5В постоянного тока;
 – Режим сухого контакта
Повышение 2k Ом до + 5В постоянного тока
Ethernet• 1 x гнездо RJ-45, 10/100Base-T
• Поддерживаемые протоколы: ARP, ICMP, TCP/IP, DHCP, HTTPS, SSH
• Поддержка DHCP. Если IP не присваивается в течение 30 секунд, будут использоваться следующие параметры IP-адреса по умолчанию:
IP-адрес: 192.168.0.60
Маска подсети: 255.255.255.0
Переключатели
ID контроллера1 x 16-сегментный переключатель
Кнопка сброса1 x полуутопленная кнопка
ЭнергопотреблениеDC5V:1.1W:5BTU/h
POE:1.375W:6BTU/h

Примечание:
● Величина, измеряемая в ваттах, показывает типичное энергопотребление устройства без внешней нагрузки.
● Величина, измеряемая в БТЕ/ч (BTU/h), показывает энергопотребление устройства при полной загрузке.
Температура и влажность
Рабочая температура0 – 50°C
Температура хранения–20 – 60°C
Влажность0 - 80% рт. ст. без образования конденсата
Физические свойства
КорпусПластмассовый
Масса0.16 kg ( 0.35 lb )
Размеры (Д х Ш х В)11.63 x 7.06 x 4.80 cm
(4.58 x 2.78 x 1.89 in.)
ПримечаниеОбратите внимание, что для некоторых изделий монтируемых стойку, физические размеры (ШxГxВ) выражаются в формате (ДxШxВ).

Практические примеры применения

Университет Chiang Mai – Передача аудио-видеосигналов и управление для интерактивных аудиторий – Таиланд

Описание и спецификации продукта

vk0100-8-button-Control-Pad-datasheet-en.pdf (1.14 MB)

Краткое руководство по установке

VK0100-ATEN-Control-System-8-Button-Control-Pad-US-1-Gang-qsg.pdf (1.79 MB)
Опис.ВерсияДата выпускаИмя файла
Firmware Upgradev3.8.3762025-05-22 vk0100-v3.8.376.zip
Firmware Upgradev3.7.3692024-06-06 vk0100-v3.7.369.zip
Firmware Upgradev3.6.3572023-10-26 vk0100-v3.6.357.zip
Firmware Upgradev3.4.3362023-03-28 vk0100_v3.4.336.001.zip
Firmware Upgradev3.4.3352023-02-21 vk0100_v3.4.335.001.zip
Firmware Upgradev3.3.3222022-07-12 vk0100_v3.3.322.001.zip
Firmware Upgradev3.2.3162022-04-12 vk0100_v3.2.316.001.zip
Firmware Upgradev3.2.3152022-02-21 vk0100_v3.2.315.001.zip
Firmware Upgradev3.0.2982021-08-19 vk0100_v3.0.298.001.zip
Firmware Upgradev3.0.2962021-07-22 vk0100_v3.0.296.003.zip
Firmware Upgradev3.0.2942021-05-25 vk0100_v3.0.294.002.zip
Firmware Upgradev2.8.2742020-12-21 vk0100_v2.8.274.001.zip
Firmware Upgradev2.7.2632020-04-17 vk0100_v2.7.263.001.zip
Firmware Upgradev2.6.2552020-01-17 vk0100_v2.6.255.001.zip
Firmware Upgradev2.5.2432019-05-06 vk0100_v2.5.243.004.zip
Firmware Upgradev2.4.2342019-02-01 vk0100_v2.4.234.003.zip
ОСОпис.ВерсияДата выпускаИмя файла
ATEN Certified Drivers
Drivers for ATEN Control System
Search for drivers
Firmware upgrade toolv1.2.1142025-05-05 FirmwareUpgradeTool-Setup-v1.2.114.zip
Firmware upgrade toolv1.2.1132021-12-21 FirmwareUpgradeTool_Setup_v1.2.113.zip
Программа для установки IP и утилиты
IP Installerv1.4.1322014-09-23 IPInstaller_v1.4.132.zip
На веб-сайте нашего партнерского центра (e-service) зарегистрируйте устройство KE. После этого вы можете бесплатно загрузить приложение Matrix Manager Lite.
