Boîtier d'extension série à 4 ports


VK224
MSRP: Quote Upon Request

Ajouter au panier de devis
  • Un boîtier Ethernet vers série livré avec 4 ports série RS-232/422/485 bidirectionnels
  • Prend en charge le Power over Ethernet (PoE) ou l'alimentation en courant continu
  • Prise en charge du mode Telnet CLI (interface de ligne de commande) pour l'intégration de systèmes tiers
  • Une solution d'extension pour connecter davantage de périphériques série au Système de contrôle ATEN
Good Design Award 2022
iF Design Award 2023
FR-Environmental-new-Logo1
FR-Environmental-new-Logo2
ControlSystem
InAVation_VK
ATEN Unizon
VK-open-API-Product

Le VK224 offre une connectivité ethernet-série avec 4 ports série bidirectionnels RS-232 / 422 / 485. Il permet aux utilisateurs d'accéder à distance aux périphériques série à partir d'un PC ou de n'importe quel système situé n'importe où. Les commandes CLI Telnet complètes sont entièrement intégrées dans les applications commerciales et industrielles des utilisateurs.

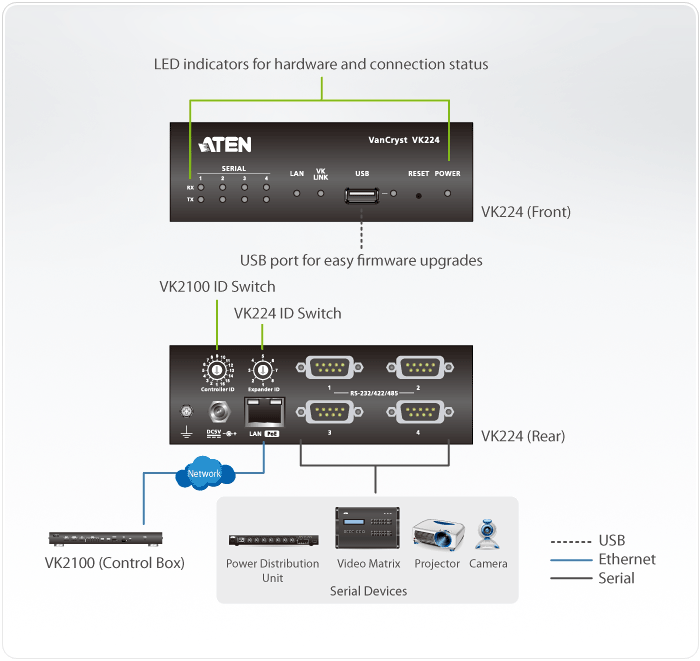

De plus, le VK224 sert de boîte d'extension flexible du Système de contrôle d'ATEN, permettant aux utilisateurs de contrôler des dispositifs sériels supplémentaires par le biais d'un contrôleur ATEN dans tous les environnements où davantage de dispositifs sériels sont nécessaires. Grâce à la connexion Ethernet, la boîte d'extension peut être facilement connectée aux contrôleurs via une connexion LAN à partir de différents endroits d'un réseau.

Accessoires :
*L'adaptateur d'alimentation pour ce produit est vendu séparément. Pour plus d'informations sur cet accessoire, voir Accessoires.

Contenu du paquet

  • 1x VK224 Boîtier d'extension série à 4 ports
  • 1x Kit de montage
  • 1x Instructions utilisateur
  • Un boîtier Ethernet vers série livré avec 4 ports série RS-232/422/485 bidirectionnels
  • Prend en charge le Power over Ethernet (PoE) ou l'alimentation en courant continu
  • Prise en charge du protocole Modbus - permet l'intégration des dispositifs Modbus, y compris TCP, RTU et ses données de somme de contrôle
  • Prise en charge du mode Telnet CLI (interface de ligne de commande) pour l'intégration de systèmes tiers
  • L'interface WebUI fournit des informations sur le système VK224, y compris la mise à jour du micrologiciel
  • Une solution d'extension pour connecter davantage de périphériques série au Système de contrôle ATEN
  • Déploiement flexible via une connexion Ethernet
  • Au travail avec un contrôleur ATEN connecté avec ID Switch grâce à une configuration instantanée
Interfaces
Série• 4 x Port RS-232/422/485 bidirectionnel programmable
(4 x Connecteur mâle DB9, configurable via affectation des broches) ;
 – Baud Rate (Vitesse de transmission) : 300 à 115200 (par défaut : 9600) ;
 – Bit de données : 8 (par défaut) ou 7 ;
 – Bits de données : 1 (par défaut) ou 2 ;
 – Parité : Aucun (par défaut), Pair ou Impair ;
 – Contrôle de flux : Aucun (par défaut) RTS/CTS

RS-232RS-422RS-485
Pin 2: RXPin 1: RX-Pin 3: D+
Pin 3: TXPin 2: RX+Pin 4: D-
Pin 5: GNDPin 3: TX+Pin 5: GND*
Pin 7: RTSPin 4: TX-Note : Une connexion à la borne de terre est recommandée mais non obligatoire.
Pin 8: CTSPin 5: GND
Ethernet• 1 x RJ-45 Femelle, 10/100Base-T
• Protocole pris en charge : ICMP, TCP/IP, DHCP, HTTPS, SSH
• DHCP compatible. Les paramètres IP par défaut suivants seront utilisés si aucune IP n'est attribuée dans les 30 secondes :
IP : 192.168.0.60
Masque de sous réseau : 255.255.255.0
Commutateurs
ID contrôleur1 x Commutateur 16 segments
ID extenseur1 x Commutateur 8 segments
Bouton Redémarrer1 x Bouton semi-encastré
USB1 x USB Type A
Consommation électriqueDC5V:3.8W:28BTU/h
DC48V:4.75W:33BTU/h

Remarque:
● La mesure en watts indique la consommation électrique typique de l'appareil sans charge externe.
● La mesure en BTU/h indique la consommation d'énergie de l'appareil lorsqu'il est entièrement chargé.
Environnement
Température de fonctionnement0 – 50°C
Température de stockage–20 – 60°C
Humidité0 - 80% d'humidité relative, sans condensation
Propriétés physiques
BoîtierMétal
Poids0.45 kg ( 0.99 lb )
Dimensions (L x l x H)13.00 x 7.58 x 4.20 cm
(5.12 x 2.98 x 1.65 in.)
RemarquePour certains produits montés en rack, notez que les dimensions physiques standard LaxPxH sont exprimées avec un format LoxLaxH.
