Extender HDBaseT HDMI con PoH (4K a 100 m) (HDBaseT Classe A)
VE1812
- Connettività HDBaseT – aumenta la distanza di una connessione HDMI tramite un cavo Cat 5e/6/6a
- Supporta la modalità lunga distanza HDBaseT – fino a una portata massima di 150 metri a 1080p
- PoH (Power over HDBaseT) – fornisce alimentazione dal trasmettitore al ricevitore a lunga distanza tramite un cavo Cat 5e/6/6a
- Canale RS-232 bi-direzionale – consente il collegamento a terminali seriali o dispositivi seriali, ad esempio schermi touch e scanner di codice a barre

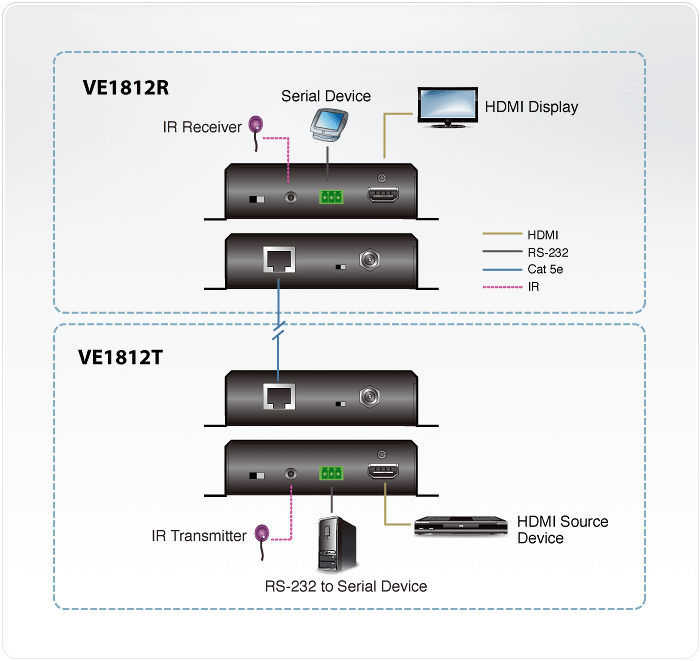

Il VE1812T dispone di Power over HDBaseT (PoH) che invia la potenza da Tx a Rx tramite un cavo Cat 5e/6/6a senza ulteriore alimentazione. Il VE1812T supporta il pass-through del segnale RS-232 e IR che consente di controllare il dispositivo sorgente HDMI dall'unità ricevitore (VE1812R) e di accedere allo stesso tempo al dispositivo di visualizzazione HDMI dall'unità trasmettitore (VE1812T). I segnali IR possono essere estesi in entrambe le direzioni.
Il Trasmettitore HDBaseT HDMI VE1812T con PoH è compatibile con HDMI (3D, Deep Color, 4K) e HDCP. Durante la trasmissione HDMI/4K tramite un cavo Cat 6a o ATEN 2L-2910 Cat 6, la distanza può raggiungere fino a 100 metri. Con la Modalità lunga distanza abilitata, il VE1812T può estendere il segnale HDMI fino a 150 m a 1080p. Il VE1812T è perfetto per le aule digitali, sale conferenze video, gioco o qualsiasi installazione che richiede una qualità video superiore.
Contenuti della confezione
- 1x trasmettitore HDBaseT HDMI VE1812 con PoH
- 1x ricevitore HDBaseT HDMI VE1812 con PoH
- 1x 0AD8-1F05-30M1 adattatore di alimentazione
- 1x 2XRT-0004G trasmettitore IR
- 1x 2XRT-0003G-1 ricevitore IR
- 2x blocchi terminale RS-232
- 1x istruzioni per l'utente
- Connettività HDBaseT – aumenta la distanza di una connessione HDMI tramite un cavo Cat 5e/6/6a
- Qualità video superiore:
– 4K fino a 100 m su cavo Cat 6a o ATEN 2L-2910 Cat 6
– 1080p fino a 150 m in modalità HDBaseT a lunga portata - HDBaseT Anti-blocco – resiste alle interferenze del segnale durante la trasmissione di video con qualità elevata mediante la tecnologia HDBaseT
- PoH (Power over HDBaseT) – fornisce alimentazione dal trasmettitore al ricevitore a lunga distanza tramite un cavo Cat 5e/6/6a
- Canale RS-232 bi-direzionale – consente il collegamento a terminali seriali o dispositivi seriali, ad esempio schermi touch e scanner di codice a barre
- Canale IR bi-direzionale – protocollo IR bi-direzionale fornito da una porta IR; la trasmissione IR viene elaborata in una direzione alla volta
- Montabile su rack
Function | VE1812R | VE1812T |
Ingresso video | ||
Interfacce | N/D | 1 x HDMI Tipo A femmina (Nero) |
Impedenza | N/D | 100 Ω |
Distanza max. | N/D | 3 m |
Uscita video | ||
Interfacce | 1 x HDMI Tipo A femmina (Nero) | N/D |
Impedenza | 100 Ω | N/D |
Distanza max. | 3 m | N/D |
Video | ||
Frequenza max. dati | 10,2 Gbps (3,4 Gbps per linea) | 10,2 Gbps (3,4 Gbps per linea) |
Clock di pixel max. | 340 MHz | 340 MHz |
Conformità | HDMI (3D, Deep Color, 4K) Conforme HDCP Consumer Electronics Control (CEC) | HDMI (3D, Deep Color, 4K) Conforme HDCP Consumer Electronics Control (CEC) |
Risoluzione/distanza max. | Fino a 4K a 70 m (Cat 5e/6) / 100 m (Cat 6a/ATEN 2L-2910 Cat 6); 1080p a 100 m (Cat 5e/6/6a) *4K supportato: 4096 x 2160 / 3840 x 2160 a 60 Hz (4:2:0); 4096 x 2160 / 3840 x 2160 a 30 Hz (4:4:4) | Fino a 4K a 70 m (Cat 5e/6) / 100 m (Cat 6a/ATEN 2L-2910 Cat 6); 1080p a 100 m (Cat 5e/6/6a) *4K supportato: 4096 x 2160 / 3840 x 2160 a 60 Hz (4:2:0); 4096 x 2160 / 3840 x 2160 a 30 Hz (4:4:4) |
Audio | ||
Ingresso | N/D | 1 x HDMI Tipo A femmina (Nero) |
Uscita | 1 x HDMI Tipo A femmina (Nero) | N/D |
Connettori | ||
Unità a Unità | 1 x RJ-45 femmina | 1 x RJ-45 femmina |
Alimentazione | 1 x jack CC (Nero) con blocco | 1 x jack CC (Nero) con blocco |
Controllo | ||
RS-232 | Connettore: 1 x blocco terminale, 3 poli Velocità in baud: 19200, Bit dati:8, Bit di arresto:1, nessuna parità e controllo flusso | Connettore: 1 x blocco terminale, 3 poli Velocità in baud: 19200, Bit dati:8, Bit di arresto:1, nessuna parità e controllo flusso |
IR | 1 x jack stereo mini femmina (Nero) | 1 x jack stereo mini femmina (Nero) |
Switches | ||
Passaggio modalità lunga distanza | 1 x switch scorrevole - ON/OFF | 1 x switch scorrevole - ON/OFF |
Aggiornamento firmware | 1 x switch scorrevole - ON/OFF | 1 x switch scorrevole - ON/OFF |
Consumo | DC5V:4.26W:20BTU POH:5.33W:25BTU Nota: ● La misura in Watt indica il consumo tipico del dispositivo senza carico esterno. ● La misura in BTU/h indica il consumo di energia del dispositivo a pieno carico. | DC5V:3.2W:15BTU Nota: ● La misura in Watt indica il consumo tipico del dispositivo senza carico esterno. ● La misura in BTU/h indica il consumo di energia del dispositivo a pieno carico. |
Ambiente | ||
Temperatura di esercizio | 0 - 40 °C | 0 - 40 °C |
Temperatura di conservazione | -20 - 60 °C | -20 - 60 °C |
Umidità | 0 - 80% di umidità relativa, senza condensa | 0 - 80% di umidità relativa, senza condensa |
Proprietà fisiche | ||
Struttura | Metallo | Metallo |
Peso | 0.45 kg ( 0.99 lb ) | 0.47 kg ( 1.04 lb ) |
Dimensioni (L x L x A) con staffa | 14.04 x 12.30 x 3.00 cm (5.53 x 4.84 x 1.18 in.) | 14.04 x 12.30 x 3.00 cm (5.53 x 4.84 x 1.18 in.) |
Dimensioni (L x L x A) senza staffa | 13.60 x 10.10 x 2.90 cm (5.35 x 3.98 x 1.14 in.) | 13.60 x 10.10 x 2.90 cm (5.35 x 3.98 x 1.14 in.) |
Manuale utente
Nome file | Data di rilascio |
ve1812-user-manual-w.pdf (624.57 KB) | 2023-10-13 |
Quick Start Guides
ve1812_extender_qsg.pdf (1.47 MB)Prodotti compatibili Visualizza tutto
