Commutateur KVMP™ HDMI/audio USB 4 ports

CS1794

Qualité vidéo supérieure - prend en charge 480i, 480p, 720p, 1080i et 1080p (HDTV)/1920 x 1200 (DVI)
Sélection du PC via boutons-poussoirs et touches spéciales
Video DynaSync™ - stocke l'EDID (Extended Display Identification Data) du moniteur de la console pour optimiser la résolution de l'affichage
Multiplateforme - Windows, Linux et Mac

MSRP: Quote Upon Request

Ajouter au panier de devis

Le CS1794 permet un accès rapide à 4 PC à interface HDMI via une console KVM ainsi qu’un partage multimédia flexible via un hub à 2 ports USB, ce qui permet d'étendre l'espace de bureau tout en le gardant rangé et organisé pour une productivité améliorée. La qualité vidéo FHD partagée et l’ensemble de haut-parleurs rendent le multitâche entre ordinateurs plus agréable.

Intégration multiplateforme fluide

Le CS1794 permet l’intégration de différents systèmes informatiques (Windows, Mac et Linux) accessibles depuis une seule console KVM.

Video DynaSync™

La technologie brevetée Video DynaSync™ d'ATEN optimise la résolution d'affichage, accélère la commutation entre les systèmes et garantit que les fenêtres ouvertes sur un bureau étendu ne reviendront pas à leurs configurations par défaut sur l'affichage principal lors de la commutation entre les ports, offrant ainsi une expérience utilisateur fluide et sans interruption.

Partage flexible de périphériques USB

Le Hub USB à 2 ports intégrés peut être utilisé pour une connexion Plug & Play sur des périphériques compatibles USB 2.0 (ex. imprimante, clé USB, scanner, etc.) afin de répondre aux exigences du travail de bureau à grand volume de données.

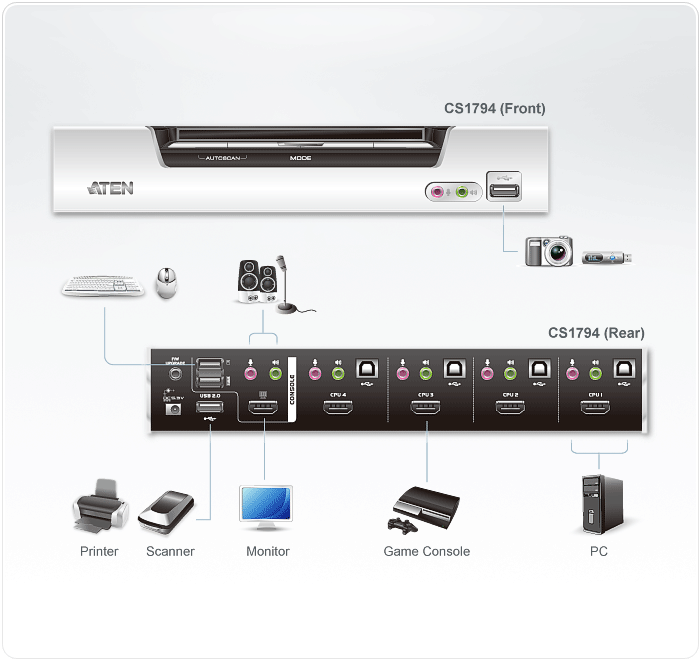

Applications

Comparaison de produits

Contenu du paquet

1x CS1794 commutateur KVMP™ HDMI USB 2.0
4x 2L-7D02UH jeux de câbles KVM HDMI
1x LIN5-04A2-J13G câble de mise à jour du microprogramme
1x 0AD8-1605-24M1 adaptateur secteur
1x manuel d’utilisation

Avec son design unique et ses fonctionnalités innovantes, le commutateur KVMP™ HDMI USB 2.0 CS1794 offre à la fois style et fonctionnalité pour les petits bureaux ou les bureaux à domicile (SOHO) d’aujourd’hui. Combinant un commutateur à 4 ports et un concentrateur USB 2.0 à 2 ports, le commutateur CS1794 permet la commutation facile de signaux HDMI entre 4 ordinateurs ou autres périphériques HDMI, tels que des consoles de jeu, et il permet aux utilisateurs de partager des périphériques USB depuis une seule et même console.

Le commutateur CS1794 assure une commutation indépendante améliorée par boutons-poussoirs du panneau avant et raccourcis claviers et est doté de la technologie DynaSync™ vidéo qui garantit une résolution d’affichage HDMI toujours optimale. Avec son système audio numérique intégré, le commutateur CS1794 permet également aux utilisateurs de profiter d’un son haute définition, tel que le son Dolby True HD et DTS HD Master Audio.

Idéal pour les applications multimédias au bureau, le CS1794 offre le nec plus ultra de la technologie KVM optimisée pour le bureau et peu encombrant.

Commutateur KVMP™ HDMI USB 4 à 2 ports
Une console USB contrôle quatre ordinateurs à interface HDMI et deux périphériques USB supplémentaires
Concentrateur USB 2.0 à 2 ports intégré, entièrement compatible avec les spécifications USB 2.0
Sélection indépendante du contrôle KVM, des périphériques USB et du contrôle audio, par boutons-poussoirs du panneau avant et raccourcis clavier
Prise en charge des moniteurs numériques HDMI : entièrement compatible avec le standard HDMI ; également compatible HDCP
Prise en charge du son Dolby True HD et DTS HD Master Audio
Qualité vidéo supérieure : prise en charge des résolutions 480i, 480p, 720p, 1080i et 1080p (HDTV) / 1920 x 1200(DVI)
Détection des dispositifs sous tension : si l’un des ordinateurs est éteint, le commutateur CS1794 passe automatiquement au prochain ordinateur allumé
Prise en charge de résolutions pour écran large
Prise en charge de plusieurs plateformes : Windows, Linux et Mac
La fonction d'émulation/omission du port souris de la console est prise en charge avec la plupart des pilotes de souris et des souris multifonction
DynaSync™ vidéo : sauvegarde les données EDID (Extended Display Identification Data) du moniteur de la console pour optimiser la résolution de l'affichage
Émulation clavier et souris complète pour un démarrage sans erreur
Prise en charge et émulation des claviers Mac*
Mode de commutation automatique permettant la surveillance de tous les ordinateurs et périphériques HDMI
Possibilité de mise à niveau du microprogramme

* 1. Les combinaisons de claviers PC permettent l’émulation de claviers Mac
2. Les claviers Mac ne fonctionnent qu’avec leurs propres ordinateurs.

Connexions à l'ordinateur	4
Sélection port	Raccourci, bouton-poussoir
Connecteurs
Ports console	2 x USB Type A femelle (Noire, panneau arrière) 1 x HDMI Type A femelle (Noire) 2 x Mini Jack stéréo femelle (Vert ; 1 x avant, 1 x arrière) 2 x Mini Jack stéréo femelle (Rose ; 1 x avant, 1 x arrière)
Ports KVM	4 x USB Type B femelle (Blanc) 4 x HDMI Type A femelle (Noire) 4 x Mini Jack stéréo femelle (Vert) 4 x Mini Jack stéréo femelle (Rose)
Mise à jour du firmware	1 x Jack 3,5 mm 4 conducteurs (Noire)
Alimentation	1 x Fiche CC
Concentrateur USB	2 x USB Type A femelle (Blanc ; 1 x panneau avant ; 1 x panneau arrière)
Commutateurs
Sélectionné	5 x Bouton poussoir
DEL
Audio	5 (Vert)
KVM	5 (Orange)
USB	5 (Vert)
Émulation
Clavier/souris	USB
Vidéo	1080p / 1920 x 1200 (DVI)
Intervalle de balayage	1 - 99 secondes (par défaut : 5 secondes)
Consommation électrique	DC5.3V:4.88W:38BTU/h Remarque: ● La mesure en watts indique la consommation électrique typique de l'appareil sans charge externe. ● La mesure en BTU/h indique la consommation d'énergie de l'appareil lorsqu'il est entièrement chargé.
Environnement
Température de fonctionnement	0-50°C
Température de stockage	-20-60°C
Humidité	0-80 % d'humidité relative, sans condensation
Propriétés physiques
Boîtier	Métal et plastique
Poids	0.53 kg ( 1.17 lb )
Dimensions (L x l x H)	26.23 x 7.24 x 4.40 cm (10.33 x 2.85 x 1.73 in.)
Remarque	Pour certains produits montés en rack, notez que les dimensions physiques standard LaxPxH sont exprimées avec un format LoxLaxH.

Go to

HDMI Solutions

Visual Pro KVMP™ Solutions

Fiches techniques

cs1792_1794_kvm_switch_ds_en.pdf (713.41 KB)

Manuel de l'utilisateur

Nom de fichier	Date de sortie
cs1792-cs1794-user-manual-w.pdf (1.11 MB)	2024-09-03

Quick Start Guides

cs1792_1794_kvm_switch_qsg.pdf (9.79 MB)

Dessin de CAO

CS1794-ASM-V02_WEB.pdf (49.29 KB)

Firmware

Desc.	Ver.	Date de sortie	Nom de fichier
Firmware Upgrade	v1.4.134	2023-04-14	CS1792-94-v1.4.134.zip
Firmware Upgrade	v1.4.133	2022-10-14	cs1792_1794_v1.4.133.zip
Firmware Upgrade	v1.4.132	2022-05-05	cs1792_1794_v1.4.132.zip
Firmware Upgrade	v1.3.124	2019-05-27	cs1792_1794_v1.3.124.zip
Firmware Upgrade	v1.3.123	2018-04-02	cs1792_1794_v1.3.123.zip
Firmware Upgrade	v1.3.122	2017-09-29	cs1792_1794_v1.3.122.zip
Firmware Upgrade	v1.2.119	2017-08-23	cs1792_1794_v1.2.119.zip
Firmware Upgrade	v1.2.118	2015-11-12	cs1792_1794_v1.2.118.zip
Firmware Upgrade	v1.2.114	2014-11-26	cs1792_1794_v1.2.114.zip
Firmware Upgrade	v1.2.113	2013-11-27	cs1792_1794_v1.2.113.zip
Firmware Upgrade	v1.1.101	2009-04-01	cs1794_1792_v1.1.101.zip
