7 x 3 Презентационный бесшовный матричный коммутатор (трансляция по сети, аудиомикшер, масштабирование, HDBaseT)


VP2730
  • Технология Ultra Seamless Switch с поддержкой масштабирования - переключение изображения с нулевым временем задержки при совместном масштабировании для получения наилучшего выходного разрешения, что обеспечивает презентациям большую плавность
  • Двунаправленная неограниченная по расстоянию потоковая передача изображения - поддержка функции Go live для организации потока видео высокой четкости к пяти удаленным расположениям или прием потокового контента из удаленных расположений с помощью интуитивно понятного веб-интерфейса
  • Встроенный аудиомикшер - поддерживает ввод с динамического/конденсаторного микрофона с возможностью подачи 48 Вольт фантомного питания и позволяет микшировать ввод от микрофона с программным звуком
  • Гибкость режимов просмотра нескольких изображений (Multi-view) - одновременный показ и переключение изображения от шести источников в режимах PiP («изображение-в-изображении»), PbP («изображение рядом с изображением»), в режиме с четырьмя видами  и во многих других
HDBaseT
HDMI
ROHS
Weee

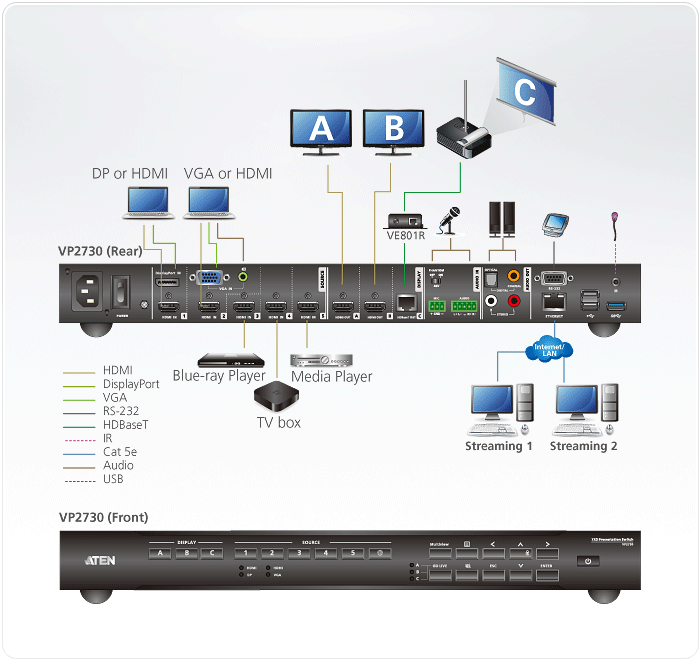

Коммутатор для проведения презентаций VP2730 компании ATEN сочетает в себе множество функций - матричного видео-переключателя с масштабатором, потоковой передачей, аудиомикшером, а также  HDBaseT-удлинителя и аналого-цифрового преобразователя, которые объединены в одно компактное устройство. Обладая семью разно-форматными входами, осуществляющими вывод изображения высокой четкости на один HDBaseT и два HDMI-выхода, коммутатор VP2730 дает возможность проводить крупномасштабные встречи и облегчает взаимодействие между локальными и удаленными участниками в залах заседаний, в комнатах для видеоконференций, в лекционных залах или в классах дистанционного обучения..

Учитывая потребности конечного пользователя, экранное меню (OSD) и графический веб-интерфейс коммутатора VP2730 просты и доступны, что упрощает работу как для локальных, так и для удаленных участников. Для облегчения совместного использования и сотрудничества без ограничений по расстоянию, коммутатор VP2730 позволяет модератору встречи не только выполнять обмен видеоконтентом с пятью удаленными расположениями, но удаленно или локально расположенные участники могут по беспроводной связи передавать свой контент для участия в обсуждении. Модератор может отслеживать и переключаться между источниками в любых вариантах отображения – в полноэкранном, в режиме с двумя, с тремя, с четырьмя видами или в режиме PiP («изображение-в-изображении»), с возможностью одновременного показа на одном экране до шести источников.

Также коммутатор VP2730 обладает и другими расширенными функциями управления встречей: в режиме «Moderator Mode» для модератора существует возможность управления другими дисплеями с помощью основного (находящегося рядом) дисплея; режим «Chat Room» позволяет облегчить общение; в то время как режимы «Screen Capture» и «Freeze» помогут в сохранении информации и в осуществлении контроля за прохождением встречи. Это решение для проведения совместных презентации облегчает совместное использование контента без ограничения расстояния совместно с расширенным звуком,  а также упрощает интеграцию с аудио/видео, устраняя необходимость в многочисленных отдельных компонентах и исключая проблемы совместимости, которые их сопровождают.

Комплектация

  • 1x 7x3 матричный презентационный коммутатор VP2730
  • 1x ИК-приемник
  • 1x ИК-пульт дистанционного управления
  • 1x кабель питания
  • 2x клеммных разъема
  • 4x прокладки под опорные ножки
  • 1x руководство пользователя
  • Плавное переключение много-форматного аудио/видео
    • Поддерживает 7 много-форматных входов:
      •  2 комбинированных входа (HDMI/VGA, HDMI/DisplayPort)
      •  3 входа HDMI
    • 2 HDMI-выхода и один HDBaseT-выход
    • Высочайшее качество изображения с разрешением до 1080p при 60 Гц (HDMI/DisplayPort)
    • Поддержка технологии Ultra Seamless Switch™ – переключение изображения с нулевым временем задержки, обеспечивающая непрерывность видеопотока, переключения в реальном времени и стабильную передачу видеосигналов
    • Встроенный скейлер (масштабатор)  - позволяет масштабировать видео для преобразования входных разрешений в разрешения оптимальные для отображения
    • Гибкое преобразование соотношения сторон



  • Потоковая передача изображения 1080p для неограниченного по расстоянию совместного доступа и работы
    • Функция «Go Live» - модератор встречи может организовать трансляцию видео-потоков высокой четкости к пяти удаленным расположениям
    • Входящая потоковая передача (Streaming In) – из удаленных местоположений, находящихся на любом расстоянии, модератору встречи может транслироваться и предоставляться для совместного использования контент, с помощью интуитивно понятного веб-интерфейса
    • Потоковая организация очереди (Streaming Queuing) – предоставляет всем входящую потоковую передачу (Streaming In), одобренную модератором встречи, для помощи в управлении прохождением встречи



  • Интегрированный аудио-микшер для расширенных применений
    • Функция аудио-микшера - позволяет микшировать ввод от микрофонов на любое внешнее аналоговое или цифровое устройство аудиовывода
    • Возможность встраивания/извлечения звука - аудиосигналы из HDMI/DisplayPort-потока могут быть извлечены для разделения на цифровой/аналоговый звук; звук от входов Mic/Line может быть встроен в HDMI-аудиосигнал
    • Поддержка много-форматного цифрового/аналогового аудиовывода, включая коаксиальный, TOSLINK и RCA



  • Расширенные возможности управления конференциями для организации совместной работы
    • Поддержка режимов просмотра нескольких изображений (Multi-view) – одновременный показ и переключение изображения в любых вариантах – в полноэкранном, в режиме с двумя, с тремя, с четырьмя видами или в режиме PiP («изображение-в-изображении»), с возможностью одновременного показа на одном экране до шести источников
    • Поддержка режима «Moderator Mode»  – позволяет модератору встречи управлять другими с помощью основного (находящегося рядом) дисплея
    • Поддержка режима «Chat Room» – обеспечивает постоянную и точную связь между удаленно расположенными участниками
    • Поддержка режима «Screen Capture» - позволяет одним щелчком захватить все данные на Вашем экране
    • Поддержка режима «Freeze» - останавливает (замораживает) вывод на экран для проведения обсуждения или для осуществления контроля за прохождением встречи



  • Модернизированные возможности эксплуатации
    • Несколько способов управления - гибкое управление с помощью встроенного веб-интерфейса, кнопок на передней панели, экранного меню (OSD), ИК-пульта дистанционного управления и RS-232-подключения
    • Автоматическое переключение - для экономии времени и удобства работы, при подключении нового источника сигнала автоматически обнаруживает и переключается на него
Видеовход
Интерфейсы5 x гнезд HDMI тип А (черного цвета)
1 x гнездо DisplayPort (черного цвета)
1 x гнездо HDB-15 (синего цвета)
Видеовыход
Интерфейсы2 x гнезда HDMI тип А (черного цвета)
HDBaseT: 1 x гнездо RJ-45 (серебристого цвета)
Макс. расстояниеHDMI: до 15 метров
HDBaseT: до 1080p при 60 м (Cat 5e/6); 70 м (Cat 6a/ATEN 2L-2910 Cat 6)
Видео
Макс. разрешениеHDMI/DP: до 1080p при 60 Гц
VGA/аналоговое: до 1920x1200 при 60 Гц
СоответствиеHDMI/DP: Совместимость с HDCP 1.4; Consumer Electronics Control (CEC)
Аудио
ВходСтерео звук: 1 x миниатюрное гнездо стерео (зеленого цвета)
Сбалансированный звук: 1 x разъем с невыпадающими винтами 5-полюсный
Ммикрофон: 1 x разъем с невыпадающими винтами 3-полюсный
ВыходОптический звук: 1 x разъем Toslink (черного цвета)
Коаксиальный звук: 1 x гнездо RCA (оранжевого цвета)
Стерео звук: 2 x гнезда RCA (белого / красного цвета)
Разъемы
Порты консолиUSB 2.0: 2 x гнезда USB тип A (белого цвета)
USB 3.0: 1 x гнездо USB тип A (синего цвета)
Питание1 x гнездо переменного тока с 3 штырьками
Управление
RS-2321 x гнездо DB-9 (черного цвета)
ИК1 x миниатюрное гнездо стерео (черного цвета)
Ethernet1 x гнездо RJ-45 (серебристого цвета)
Переключатели
Питание1 x кнопка
1 x переключатель
Выбор порта видеовходаVideo In: 5 x кнопок
Streaming In: 1 x кнопка
Выбор видеовывода3 x кнопки
ВыборMultiview: 1 x кнопка
Menu: 1 x кнопка
Left: 1 x кнопка
Up (Unlock): 1 x кнопка
Right: 1 x кнопка
Go Live: 1 x кнопка
Mute: 1 x кнопка
Esc: 1 x кнопка
Down: 1 x кнопка
Enter: 1 x кнопка
Phantom power1 x ползунковый переключатель
Светодиодные индикаторы
ВидеоИсточник 1: HDMI/DP: 2(зеленого цвета)
Источник 2: HDMI/VGA: 2(зеленого цвета)
ВидеовыходGo Live: 3 (желтого цвета)
Параметры EDIDРежимы EDID: ATEN Default / Display A
Питание
Номинальная входная мощность100–240 В переменного тока; 50–60 Гц; 1 A
ЭнергопотреблениеAC110V:28.5W:174BTU
AC220V:27.3W:168BTU
Температура и влажность
Рабочая температура0-40°C
Температура хранения-20 - 60°C
Влажность0 - 80% рт. ст. без образования конденсата
Физические свойства
КорпусМеталлический
Масса3.70 kg ( 8.15 lb )
Размеры (Д х Ш х В)43.24 x 26.28 x 4.40 cm
(17.02 x 10.35 x 1.73 in.)
Картонная упаковка1 штука
ПримечаниеОбратите внимание, что для некоторых изделий монтируемых стойку, физические размеры (ШxГxВ) выражаются в формате (ДxШxВ).
