1-портовый КВМ-коммутатор с доступом по IP


CN8000A
  • Функция поддержки виртуальных носителей
  • Поддержка высокого разрешения изображения – до 1920 x 1200 @ 60 Гц при 24-битной глубине цвета на локальной консоли; до 1920 x 1200 @ 60 Гц при 24-битной глубине цвета для сеансов удаленной связи
  • Поддержка гибкого шифрования дает возможность пользователям использовать любую комбинацию 56-битного DES, 168-битного 3DES, 256-битного AES, 128-битного RC4 или случайные варианты для независимого шифрования данных с клавиатуры/мыши, видео и функции виртуальных носителей
ROHS
Weee

КВМ-коммутатор CN8000A нового поколения от компании ATEN характеризует превосходное качество изображения с разрешением уровня HD (до 1920 х 1200), наличие порта LUC (USB-консоли на основе ноутбука) для осуществления более простого доступа к коммутатору, дружественного экранного меню, а также функции поддержки виртуальных носителей, не требующей использования дополнительного кабеля.

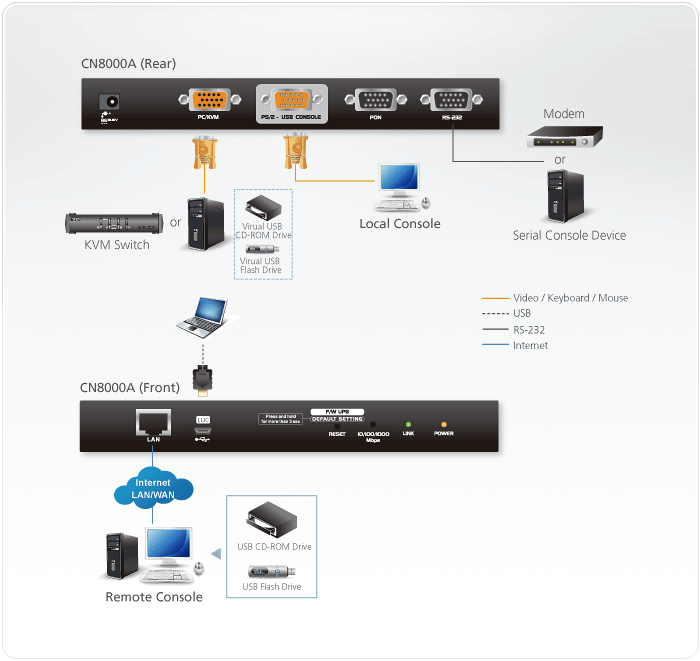

Модель CN8000A обеспечивает доступ по IP для управления обычными КВМ-коммутаторами,  не имеющими встроенного IP-функционала. Это позволяет системным операторам, используя стандартные веб-браузеры или прикладные программы для Windows и на основе Java, получать доступ к компьютерам и управлять ими, находясь на значительном удалении от них. С помощью  стандартного сетевого кабеля категории 5e/6 коммутатор CN8000A легко подключается к локальной (LAN) или глобальной (WAN) сети, а с компьютером или другим КВМ-коммутатором соединяется через специальный КВМ-кабель.


Поскольку в КВМ-коммутаторе CN8000A от компании ATEN для установления соединения используется стандартный протокол TCP/IP, то к подключенному к нему серверу или КВМ-коммутатору можно получить доступ с любого компьютера через Интернет, вне зависимости расположен ли он в соседнем помещении, в другой области страны или в другой части мира.

Дополнительные возможности CN8000A включают в себя наличие выделенного порта RS-232 для доступа и управления с помощью модема или последовательной консоли, порт PON для подключения и контроля за блоками распределения питания (PDU) компании ATEN, а также функцию работы с виртуальными USB 2.0-носителями.

Для доступа через браузер предлагаются клиенты под управлением Windows и Java. При этом автономный доступ может быть получен с помощью отдельных программ-клиентов также предназначенных как для Windows, так и для Java, позволяя осуществить IP-подключение и вход в систему из любой точки мира через Интернет. Наличие клиента на Java-основе гарантирует, что CN8000A является независимой платформой, которая способна работать практически со всеми операционными системами.

Для соответствия современным требованиям безопасности функция поддержки виртуальных носителей, реализованная в CN8000A, позволяет отображать на удаленном сервере считыватель смарт-карт или карт общего доступа (CAC) локального компьютера пользователя. Коммутатор CN8000A обеспечивает быстрый, надежный и экономичный способ для удаленного доступа и управления широко распространенными решениями, включающими в себя множественное использование компьютерной/коммуникационной техники.

Комплектация

  • 1x CN8000A 1-портовый КВМ-коммутатор с доступом по IP
  • 1x комплект специальных КВМ-кабелей
  • 1x комплект специальных консольных кабелей
  • 1x USB-кабель для подключения ноутбука
  • 1x адаптер питания
  • 1x комплект для монтажа
  • 1x руководство пользователя
  • Оборудование
  • Обеспечивает доступ по IP для КВМ-коммутаторов, не имеющих встроенного IP-функционала *
  • Поддержка PS/2,USB, Sun Legacy (13W3)**, а также последовательных (RS-232) подключений
  • Локальная консоль обеспечивает поддержку клавиатуры и мыши PS/2 и USB
  • SПоддержка мультиплатформенных серверных сред: устройства последовательной передачи данных на базе Windows, Mac, Sun, Linux и VT100
  • Функция поддержки виртуальных носителей
  • Поддержка высокого разрешения изображения – до 1920 x 1200 @ 60 Гц при 24-битной глубине цвета на локальной консоли; до 1920 x 1200 @ 60 Гц при 24-битной глубине цвета для сеансов удаленной связи
  • Увеличенная частота кадров обеспечивает четкое видеоизображение
    Примечание:
    * Модели, подходящие для каскадного подключения: CS9134, CS9138, CS88A, CS1308, CS1316, CS1754*, CS1758*, CS1708A, CS1716A, ACS1208A, ACS1216A, CS228*, CS428*, KH0116, KH2508, KH2516, KH1508 и KH1516
    - Некоторые функции CN8000A могут не поддерживаться, в зависимости от функциональных возможностей включенного в каскад коммутатора. (Например, некоторые коммутаторы не поддерживают функцию виртуальных носителей).
    - Некоторые функции включенных в каскад коммутаторов могут не поддерживаться  CN8000A. (Например, звук в модели CS1754).
    ** Необходимо приобретение преобразователя



  • Управление
  • Порт LUC (USB-консоль на основе ноутбука) – выделенный USB-порт для непосредственного подключения ноутбука, упрощающего работу с консоли
  • Простая настройка с помощью экранного меню (OSD) на локальной консоли
  • До 64 учетных записей пользователей - до 32 одновременно работающих пользователей
  • Функция завершения сеанса – администраторы могут завершать текущие сеансы
  • Регистрация событий и поддержка сервера регистрации на основе Windows
  • Важные события системы отправляются по электронной почте и с помощью ловушек SNMP; также имеется поддержка системного журнала (Syslog)
  • Возможность удаленного обновления микропрограммы
  • Управление c последовательной консоли, терминальный доступ. Доступ к CN8000A может быть получен с помощью встроенного средство просмотра или в сеансах Telnet и SSH с помощью программного обеспечения от сторонних производителей (например, PuTTY)
  • Поддержка PPP доступа (с помощью модема) в режимах вызова/обратного вызова/дозвона  для работы по дополнительному или каналу с низкой пропускной способностью
  • Режим совместного использования портов позволяет нескольким пользователям одновременно подключаться к серверу
  • Режим совместного локального/удаленного использования позволяет легко предоставлять права совместного или исключительного доступа к консоли
  • Интеграция с программным обеспечением для централизованного управления ATEN CC2000
  • Интеграция Power Over the NET для удаленного управления питанием
  • Поддержка DDNS (динамической системы доменных имен)
  • Экспорт/импорт учетных записей пользователей и параметров конфигурации
  • Включение/выключение доступа через браузер
  • Поддержка IPv6



  • Удобный интерфейс
  • Средства управления на основе браузера и программ для ОС представляют собой унифицированный многоязычный интерфейс, что позволяет снизить затраты на обучение пользователей и повысить производительность
  • Поддержка клиентов различных платформ (Windows, Mac OS X, Linux, Sun)
  • Поддержка различных браузеров (IE, Mozilla, Firefox, Safari, Opera, Netscape)
  • Пользовательский интерфейс на основе только Web-технологий позволяет администраторам выполнять задачи без предустановленного программного обеспечения Java
  • Полноэкранный, изменяемый или масштабируемый виртуальный удаленный рабочий стол
  • Функция настройки быстрого запуска Magic Panel



  • Средства повышенной безопасности
  • Поддержка считывателя смарт-карт / карт общего доступа (CAC)
  • Поддержка внешней идентификации: RADIUS, LDAP, LDAPS и MS Active Directory
  • Шифрование с использованием TLS 1.2 для защиты пароля при входе пользователя
  • Поддержка гибкого шифрования дает возможность пользователям использовать любую комбинацию 56-битного DES, 168-битного 3DES, 256-битного AES, 128-битного RC4 или случайные варианты для независимого шифрования данных с клавиатуры/мыши, видео и функции виртуальных носителей
  • Поддержка фильтра IP/MAC
  • Поддержка защиты паролем
  • Закрытые ключи CA



  • Функция поддержки виртуальных носителей (Virtual Media)
  • Функция поддержки виртуальных носителей позволяет организовать работу с файлами, устанавливать программное обеспечение и исправления на операционную систему, проводить диагностическое тестирование
  • Работа с серверами с поддержкой USB на уровне операционной системы и BIOS
  • Поддержка DVD/CD приводов USB 2.0, запоминающих устройств USB, жестких дисков и образов ISO
  • Отсутствие необходимости применения отдельного кабеля для виртуальных устройств добавляет удобство использования



  • Виртуальный удаленный рабочий стол
  • Настройка качества и допустимых отклонений видеосигнала  для оптимизации скорости передачи данных; возможность использования монохромных цветов, а также задания порогов и настроек шума для сжатия данных в условиях малой полосы пропускания
  • Полноэкранное или масштабируемое изображение
  • Электронная доска сообщений для общения удаленных пользователей
  • Экранная клавиатура с поддержкой нескольких языков
  • Функция Mouse Dynasync
  • Поддержка макрокоманд выхода
  • Доступ на уровне BIOS
Разъемы
Порты консоли1 x разъем SPHD-18 (желтого цвета)
Порты KVM (Компьютера)1 x гнездо SPHD-18 (желтого цвета)
Порт USB консоли ноутбука (LUC)1 x гнездо мини-USB тип В (черного цвета)
PON1 x разъем DB-9 (черного цвета)
RS-2321 x разъем DB-9 (черного цвета)
Порты LAN1 x гнездо RJ-45
Питание1 x разъем для подключения источника постоянного тока
Переключатели
Сброс параметров1 x полутопленная кнопка
Светодиодные индикаторы
Питание1 (оранжевого цвета)
Связь1 (зеленого цвета)
10/100/1000 Мбит/с1 (оранжевый / оранжевый + зеленый / зеленый)
Эмуляция
Клавиатура/ МышьUSB; PS/2
Видеодо 1920 x 1200 @ при 60 Гц; DDC2B
ЭнергопотреблениеDC5.3V:4.79W:31BTU
Температура и влажность
Рабочая температура0 - 50°C (для CN8000A)
0 - 40°C (для адаптера питания)
Температура хранения-20 - 60°C
Влажность0 - 80% рт. ст. без образования конденсата
Физические свойства
КорпусМеталлический
Масса0.49 kg ( 1.08 lb )
Размеры (Д х Ш х В)20.00 x 8.14 x 2.50 cm
(7.87 x 3.2 x 0.98 in.)
ПримечаниеОбратите внимание, что для некоторых изделий монтируемых стойку, физические размеры (ШxГxВ) выражаются в формате (ДxШxВ).
