2埠 RS-232安全串列設備伺服器附PoE功能


SN3002P
:
  • 2個RS-232 序列連接埠,可透過網路安全地傳送序列資料
  • 安全運作模式 — Secure Real COM、Secure TCP Server / Client、Secure Serial Tunneling Server / Client、Console Management (SSH)以及Console Management Direct (SSH)
  • 輸入電源備援機制(電源插孔以及接地端子)、IEEE 802.3af 相容PoE PD受電設備
  • 序列、網路、電源介面具備突波保護

方便、安全可靠的解決方案,讓您更輕鬆將各種序列設備連接至IP型乙太網路。ATEN SN3002P安全串列設備伺服器,具有簡單又快速的序列轉乙太網路連網功能,讓使用者從電腦,即可遠端存取RS-232序列設備。SN3002P非常適合商業和工控應用。

突波及隔離保護 系統穩定可靠

突波保護,是任何設備調節電氣防護不可或缺的裝置,確保系統安全運作。因此,SN3002P安全串列設備伺服器,具備乙太網路訊號的1.5kV 電磁隔離保護、以及序列、乙太網路和電源的突波保護功能,防止電壓或電流在尖峰或運轉時突然上升。此外,符合工業安全標準、IEC 61000-4突波要求,確保系統穩定可靠。

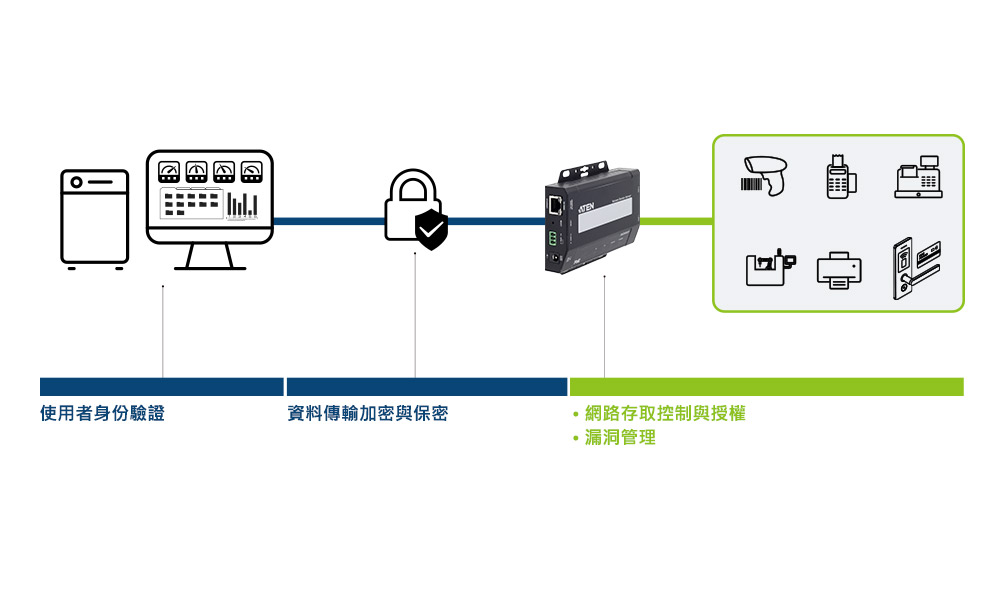

層層把關 安全無虞

工業物聯網時代,網路攻擊持續增加,可能造成系統癱瘓以及龐大的時間和金錢損失。避免資安漏洞風險,企業需要多層式防禦系統確保資料傳輸安全,包含定期升級韌體、各種加密形式的身份驗證、存取控制。SN3002P安全串列埠轉乙太網路連網解決方案,在每一個層級都有安全配備,包含網路存取控制、使用者身份驗證、資料完整性及機密性。此外,在進階安全功能操作模式下,您可取得任何資料以供前線防護。



全方位的安全操作模式

SN3002P提供多樣的操作模式,有助於在網路上辨識不同類型的序列裝置,包含Real COM、TCP、Serial Tunneling、Console Management和UDP。SN3002P在每一種操作模式底下,都有搭載進階安全功能,協助使用者簡化操作並確保序列資料安全傳輸。

*在安全模式下不提供UDP。

3步驟網頁圖形化介面

SN3002P系列的網頁圖形化介面 (支援多國語言),只需3個步驟即可快速設定及控制裝置。設定既簡單又快速,使用者平均只需要花費一分鐘。此外,對於頻寬敏感型 (bandwidth-sensitive)的應用,Telnet/SSH Console 也可作為低頻寬解決方案。

故障 輕鬆排除

ATEN 了解資料遺失以及外洩的嚴重性。SN3002P具有 64 KB 連接埠緩衝區,避免網路中斷時資料遺失;若序列設備因電源故障而離線或觸發使用者定義的錯誤,將會透過 SMTP電子郵件 和 SNMP Trap自動傳送事件通知。此外,系統事件日誌可用於記錄和追蹤操作的歷史紀錄,並可儲存在內部記憶體或 Syslog 伺服器,您可隨時擷取資料進行監控及故障排除。

應用場域

SN3002P支援序列設備網路連線,適合應用在商業、工業製程自動化環境;包含 POS、存取控制、SCADA 系統、環境監控、感應器監控、裝置管理、遠端管理等。

多樣的安裝選擇

SN3002P提供各種安裝方式,包含壁掛式、桌面上、DIN 軌道安裝或機架安裝 (需搭配選購套件VE-RMK1U)。您可依使用需求,將SN3002P輕鬆固定在工作場所。

聯繫 ATEN 專家

請填寫表格,ATEN專家將與您聯繫。

系列產品比較表



包裝明細

  • 1x 安全串列設備伺服器
  • 1x 端子台
  • 1x 腳墊 (4片)
  • 1x 導軌安裝套件
  • 1x 使用說明

ATEN SN3000系列安全串列設備伺服器是可將傳統RS-232序列設備安全地連接至乙太網路的網路設備,讓電腦能從任何地方進行遠端存取,並可透過網路擴充主機的序列連接埠數量。

SN3000系列尤其適合工業控制應用。它能提供序列和網路訊號間的雙向轉換,進而透過網路搜集近端及遠端序列設備的資料。例如:廣泛運用在工控環境的資料採集及監控系統(SCADA),能收集SN3000設備序列埠所接的可程式化邏輯控制器(PLC)、量測器和感測器數據。

SN3000系列有許多實用的運作模式,尤其重視網路資料傳輸安全的應用,它支援Secure TCP Server / Client、Secure Serial Tunneling Server / Client、Secure Real COM,例如電信、存取控制及遠端站點管理。此外,SN3002P符合IEEE 802.3af標準,可由PoE PSE (Power Sourcing Equipment)設備供電啟動,無需額外的供應電源。

  • 序列轉乙太網路連接
    • 2埠RS-232序列連接埠,可透過網路安全地傳送序列資料
    • 安全運作模式 – Secure Real COM、Secure TCP Server / Client、Secure Serial Tunneling Server / Client、Console Management (SSH)以及Console Management Direct (SSH)
    • 標準運作模式 – Real COM、TCP Server / Client、Serial Tunneling Server / Client、UDP、 Console Management (Telnet)以及Console Management Direct (Telnet)
    • 支援Windows、Linux及UNIX的Real COM、Real TTY及Fixed TTY驅動程式
    • 可透過Java檢視器(SSH/Telnet)或第三方用戶端程式,例如PuTTY,輕鬆簡單地存取管理遠端主控台
    • 支援Sun Solaris – 支援Sun安全保護功能(break-safe)
    • 多個使用者可以同時存取相同的連接埠 – 每個連接埠可支援高達16組連線



  • 硬體
    • 輸入電源備援機制(電源插孔以及接地端子)
    • IEEE 802.3af 相容PoE PD受電設備
    • 序列、網路、電源介面具備突波保護
    • 提供導軌、壁掛、機架以及桌面安裝
    • 支援鲍率(Baud Rate):110, 134, 150, 300, 600, 1200, 1800, 2400, 4800, 7200, 9600, 19200, 38400, 57600, 115200, 230.4k, 460.8k, 921.6k bps



  • 安全機制
    • 支援TLS 1.2資料加密及2048位元RSA認證以確保自瀏覽器登入的安全性
    • 可設定使用者對連接埠存取及控制權限
    • 支援近端及遠端認證及登入
    • 支援第三方認證(例如:RADIUS)
    • 支援IP位址過濾功能,強化安全性



  • 系統管理
    • 透過瀏覽器,使用直覺的圖形化介面進行存取
    • 快速設定精靈(quick setup wizard)輕鬆完成初始配置
    • 透過終端連線,使用選單式介面進行存取
    • 支援序列裝置 (包含端子介面) 的線上/離線偵測 – 能隨時監控裝置狀態,當所連接的裝置離線時(例如電源故障)
    • 連接埠日誌保存於內建記憶體或是Syslog伺服器
    • 支援SNMP agent (v1/v2c)
    • 事件通知功能 – 支援透過SMTP電子郵件及SNMP Trap (v1/v2c)發送通知
    • 備份 / 回復系統設定以及支援韌體更新
    • 支援64 KB的連接埠緩衝區,可避免網路當機時造成的資料遺失
    • 支援網路時間協定(NTP),與時間伺服器同步
    • 網頁圖形介面支援多國語言
連接介面
序列2 x DB-9公頭
網路1 x RJ-45母頭
電源1 x DC電源插孔
1 x 3孔接線端子
1 x RJ-45 (PoE, IEEE 802.3af)
開關
重置1 x 內崁式按鍵
LED 燈
電源1 (綠)
狀態1 (黃綠/紅)
10/100 Mbps2 (綠/橘)
連接埠2 (綠/橘)
輸入電壓DC電源插孔: 9 V DC (選配電源變壓器)
接線端子: 9-48 V DC
PoE: 48 V DC
耗電量DC48V:1.11W:5BTU
POE:1.39W:7BTU
介面
序列RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
鲍率(Baud Rate): 110, 134, 150, 300, 600, 1200, 1800, 2400, 4800, 7200, 9600, 19200, 38400, 57600,
115200, 230400, 460800, 921600 bps
Data Bits: 5, 6, 7, 8
Parity: None, Even, Odd, Space, Mark
Stop Bits: 1, 1.5, 2
Flow Control: RTS/CTS, DTR/DSR, XON/XOFF
網路10/100 Base TX
內建 1.5 kV 電磁隔離保護
規範EMC: EN 55032/35
EMI: CISPR 32, FCC Part 15B Class A
EMS:
IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
IEC 61000-4-5 突波: Power: 2 kV (電源變壓器),
1kV (接線端子); Signal: 1 kV
IEC 61000-4-6 CS: 150 kHz 至 10 MHz: 3 V/m; 10 kHz 至 30 MHz: 3 to 1 V/m; 30 kHz 至 80 MHz: 1 V/m
IEC 61000-4-8 PFMF
IEC 61000-4-11 DIPs
RoHS
作業環境
操作溫度0 - 60°C
儲存溫度-40 - 75°C
溼度5 ~ 95% RH, 無凝結
機體屬性
外殼材質金屬
重量
g (公克), kg (公斤), lb(英磅)
0.22 kg ( 0.48 lb )
尺寸 - 長 x 寬 x 高
cm (公分), in. (英吋)
9.80 x 11.70 x 2.60 cm
(3.86 x 4.61 x 1.02 in.)
安裝桌面、壁掛、導軌以及機架安裝(搭配VE-RMK1U)
其它耗電量 DC 9 V:0.805 W:4 BTU
電源變壓器需額外購買
機架安裝套件(VE-RMK1U)需額外購買
附註對於部分上機架機種,規格表中尺寸 (長 x 寬 x 高) 亦代表 (寬 x 深 x 高)





描述版本發布日期檔案名稱
Firmware Upgradev1.0.0852022-12-19 SN3001_3001P_SN3002_3002P_v1.0.085.004_fw.zip
Firmware Upgradev1.0.0812022-05-19 SN3001_3001P_SN3002_3002P_v1.0.081.003_fw.zip
Firmware Upgradev1.0.0762021-10-25 SN3001_3001P_SN3002_3002P_v1.0.076.003_fw.zip
Firmware Upgradev1.0.0742021-05-17 SN3001_3001P_SN3002_3002P_v1.0.074.005_fw.zip
作業系統描述版本發布日期檔案名稱
IP 安裝軟體與公用程式
IP Installerv1.4.1342018-03-22 IPInstaller_v1.4.134.zip
Linux 軟體與驅動程式
LinuxReal TTYv1.0.0992022-08-04 sn_real_tty_linux_v1.0.099.zip
LinuxReal TTYv1.0.0982021-10-05 sn_real_tty_linux_v1.0.098.zip
LinuxReal TTYv1.0.0962021-05-17 sn_real_tty_linux_v1.0.096.zip
MIB 檔案
MIB Filesv1.0.0852022-12-19 SN300X_Mibs_File_v1.0.085.zip
MIB Filesv1.0.0732021-05-17 SN300X_Mibs_File_v1.0.073.zip
Unix 軟體與驅動程式
UnixFixed TTYv1.0.0942021-05-17 sn_fixed_tty_unix_v1.0.094.zip
Windows 軟體與驅動程式
Windows 2000, Windows 2003, Windows XPVirtual COM Port (x86 - 32bit)v2.2.2182022-08-04 sn_real_com_port_windows_XP_2000_2003_x86_v2.2.218.zip
Windows 2000, Windows 2003, Windows XPVirtual COM Port (x64 - 64bit)v2.2.2182022-08-04 sn_real_com_port_windows_XP_2000_2003_x64_v2.2.218.zip
Windows 2016, Windows 2019, Windows 10, Windows 2008, Windows 7Virtual COM Port (x86 - 32bit)v2.2.2182022-08-04 sn_real_com_port_windows_2008_and_above_x86_v2.2.218.zip
Windows 7, Windows 2008, Windows 10, Windows 2016, Windows 2019Virtual COM Port (x64 - 64bit)v2.2.2182022-08-04 sn_real_com_port_windows_2008_and_above_x64_v2.2.218.zip
Windows 7, Windows 2008, Windows 10, Windows 2016, Windows 2019Virtual COM Port (x64 - 64bit)v2.2.2162022-08-04 sn_real_com_port_windows_2008_and_above_x64_v2.2.216.zip
Windows XP, Windows 2003, Windows 2000Virtual COM Port (x86 - 32bit)v2.2.2162022-08-04 sn_real_com_port_windows_XP_2000_2003_x86_v2.2.216.zip
Windows 2000, Windows 2003, Windows XPVirtual COM Port (x64 - 64bit)v2.2.2162022-08-04 sn_real_com_port_windows_XP_2000_2003_x64_v2.2.216.zip
Windows 2008, Windows 2019, Windows 2016, Windows 10, Windows 7Virtual COM Port (x86 - 32bit)v2.2.2162022-08-04 sn_real_com_port_windows_2008_and_above_x86_v2.2.216.zip
Windows 2019, Windows 2016, Windows 2008, Windows 10, Windows 7Virtual COM Port (x64 - 64bit)v2.2.2152021-10-05 sn_real_com_port_windows_2008_and_above_x64_v2.2.215.zip
Windows 7, Windows 2008, Windows 10, Windows 2016Virtual COM Port (x86 - 32bit)v2.2.2152021-10-05 sn_real_com_port_windows_2008_and_above_x86_v2.2.215.zip
Windows 2000, Windows 2003, Windows XPVirtual COM Port (x64 - 64bit)v2.2.2152021-10-05 sn_real_com_port_windows_XP_2000_2003_x64_v2.2.215.zip
Windows 2000, Windows 2003, Windows XPVirtual COM Port (x86 - 32bit)v2.2.2152021-10-05 sn_real_com_port_windows_xp_2000_2003_x86_v2.2.215.zip
Windows 2000, Windows 2003, Windows XPVirtual COM Port (x64 - 64bit)v2.2.2142021-05-17 sn_real_com_port_windows_xp_2000_2003_x64_2.2.214.zip
Windows 7, Windows 2008, Windows 10, Windows 2016, Windows 2019Virtual COM Port (x64 - 64bit)v2.2.2142021-05-17 sn_real_com_port_windows_7_10_2008_2016_2019_x64_2.2.214.zip
Windows 7, Windows 2016, Windows 10, Windows 2008Virtual COM Port (x86 - 32bit)v2.2.2142021-05-17 sn_real_com_port_windows_7_10_2008_2016_x86_2.2.214.zip
Windows 2003, Windows XP, Windows 2000Virtual COM Port (x86 - 32bit)v2.2.2142021-05-17 sn_real_com_port_windows_xp_2000_2003_x86_2.2.214.zip
