ATEN 環控系統 - 8 鍵式按鍵主機 (美規, 1 Gang)
VK0100
- 可完全客製化之 8 鍵式按鍵主機,整合環控主機與按鍵面板

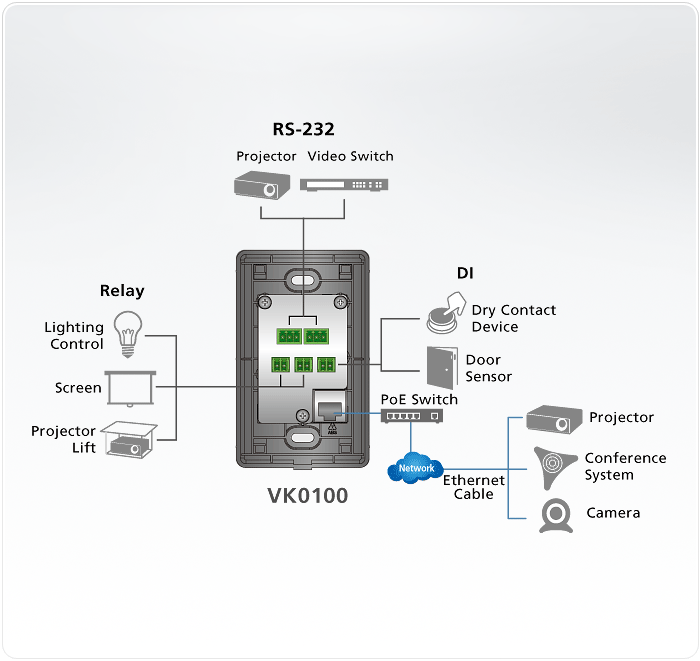

- 支援多種連接介面:2個RS-232序列埠、2個繼電器通道、1個數位輸入、1個乙太網埠
- 透過ATEN Unizon™支援集中控制與管理
- 具備黑色及白色兩種選擇
VK0100是一款可完全客製化之8鍵式按鍵主機。它整合了環控主機與按鍵面板,為使用者提供簡易的多合一解決方案。VK0100的應用鎖定於中小型會議室及教室、講堂環境中的設備控制,提供使用者立即可用的環控解決方案:僅需輕鬆連接設備、透過直覺式的VK6000配置軟體設定組態、依應用需求靈活配置按鍵功能及分布即可使用;其簡易靈活的設計滿足各種中小型環境的環控應用需求。
ATEN環控系統是一套基於網路架構的管理系統,可輕鬆連接室內所有硬體設備並集中控管。VK0100按鍵主機不僅扮演主控制器的角色,將室內的設備連接至主機進行控管;同時它也是控制介面,提供可客製化按鍵面板配置。考量到不同室內環境的應用需求,這款單聯按鍵主機在設計時便以配置靈活性為主軸,它的按鍵配置可支援4至8鍵的按鍵組合,組合方式高達14種;而按鍵的組裝就像樂高遊戲一樣容易。VK0100的設定十分簡單,僅需連接至區域網路,接下來 VK6000 配置軟體將帶領使用者毫不費力地配置一切連網設備的控制需求。透過這款複合式環控按鍵主機,使用者將可快速且輕鬆地控管室內的所有設備。
備註:此產品亦提供黑色版本(料號:VK01001),為接單生產產品;請聯繫使用者所在區域的ATEN業務代表進行下單。
配件:
*本產品之電源變壓器需另外購買。欲了解更多資訊,請至配件.
按鍵面板配置範例
按鍵主機的按鍵配置可以自行組合,可支援4至8個按鍵的組合,組合總數高達14種。上圖範例中顯示的是10種最常用的組合。
包裝明細
- 1x VK0100 8鍵式按鍵主機
- 1x 按鍵包
- 6x 接線端子
- 1x 面板
- 1x 使用說明
- 支援多種連接介面,包括:
• 2 個 RS-232 序列埠
• 2 個繼電器通道
• 1 個數位輸入通道
• 1 個乙太網路埠 - 按鍵可自由配置為 4 至 8 個按鍵的組合,組合總數高達 14 種
- 具備黑色及白色兩種選擇
- 網頁型檢視器 – 與第三方系統或任何網路型的控制端整合,以便更輕鬆管理會議室設備
- 支援樓宇自動化管理專用之 KNX IP 協定
- 相容於TCP、UDP、Telnet、HTTP、HTTPS、WebSocket、ONVIF和PJLink
- 支援Modbus協定 – 可與Modbus設備整合,包括TCP、RTU以及checksum數據
- 支援Telnet命令列介面 (CLI) 模式,以利與第三方系統整合
- 支援專案設定檔備份1
- 透過網頁式 GUI 介面輕鬆進行系統設定
- 支援 SSH 通訊協定,可用於資料監控2
- 系統LED指示燈顯示硬體狀態和連接資訊
- 雙色之按鍵LED燈清楚指示按鍵狀態與位置,於黑暗中也方便切換
- 備援電源供應 – 乙太網路線供電 (PoE) 和 DC 5V (選配)
- 提供客製化按鍵雷雕服務
- 可透過行動裝置進行遠端控制3
- 透過ATEN Unizon™支援集中控制與管理
備註:
1. 每一台ATEN控制器可備份一個專案設定檔。
2. SSH協定可用於監控按鍵主機收發的資料。
3. 啟用行動裝置控制需有額外的授權證。請參考產品規格表或是連繫負責您所在區域的業務窗口以取得更詳細的授權證資訊。
介面 | |
按鍵面板配置 | 4~8個按鈕,可自行配置為14種不同按鍵組合 |
序列 | • 2 x雙向RS-232埠 (2 x 3孔接線端子介面) – 串列傳輸速率: 300 至115200 (預設值: 9600); – 數據位元: 8 (預設值) 或7; – 停止位元: 1 (預設值) 或2; – 同位檢查位元: 無( 預設值), 偶或奇 |
繼電器 | • 2 x 繼電器通道 (2 x 2孔接線端子介面) • 常開型獨立繼電器 • 接點容量: 最大24 VDC, 1A |
I/O | • 1 x數位輸入通道 (1 x 2孔接線端子介面); – VDC 模式 輸入電壓範圍: 0 至5 VDC; 可程式設計範圍: 1 至5 VDC; – 乾接點模式 支援拉高2k ohms 至 +5 VDC 輸出 |
乙太網路 | • 1 x RJ-45 母頭, 10/100Base-T • 支援的協定: ARP, ICMP, TCP/IP, DHCP, HTTPS, SSH • 支援DHCP 功能。如果在30 秒內沒有分配IP 位址,將使用下面預設的IP 設置: IP: 192.168.0.60 子網路遮罩: 255.255.255.0 |
開關 | |
控制器 ID | 1 x 16 段開關 |
重置按鈕 | 1 x 半嵌式按鍵 |
耗電量 | DC5V:1.1W:5BTU/h POE:1.375W:6BTU/h 附註: ● 單位=瓦特:表示設備在沒有外部負載情況下的典型功率損耗 ● 單位= BTU/h:表示設備滿載時的功率損耗 |
作業環境 | |
操作溫度 | 0 – 50°C |
儲存溫度 | –20 – 60°C |
溼度 | 0 - 80% RH, 無凝結 |
機體屬性 | |
外殼材質 | 塑膠 |
重量 g (公克), kg (公斤), lb(英磅) | 0.16 kg ( 0.35 lb ) |
尺寸 - 長 x 寬 x 高 cm (公分), in. (英吋) | 11.63 x 7.06 x 4.80 cm (4.58 x 2.78 x 1.89 in.) |
附註 | 對於部分上機架機種,規格表中尺寸 (長 x 寬 x 高) 亦代表 (寬 x 深 x 高) |
韌體
描述 | 版本 | 發布日期 | 檔案名稱 |
Firmware Upgrade | v3.7.369 | 2024-06-06 | vk0100-v3.7.369.zip |
Firmware Upgrade | v3.6.357 | 2023-10-26 | vk0100-v3.6.357.zip |
Firmware Upgrade | v3.4.336 | 2023-03-28 | vk0100_v3.4.336.001.zip |
Firmware Upgrade | v3.4.335 | 2023-02-21 | vk0100_v3.4.335.001.zip |
Firmware Upgrade | v3.3.322 | 2022-07-12 | vk0100_v3.3.322.001.zip |
Firmware Upgrade | v3.2.316 | 2022-04-12 | vk0100_v3.2.316.001.zip |
Firmware Upgrade | v3.2.315 | 2022-02-21 | vk0100_v3.2.315.001.zip |
Firmware Upgrade | v3.0.298 | 2021-08-19 | vk0100_v3.0.298.001.zip |
Firmware Upgrade | v3.0.296 | 2021-07-22 | vk0100_v3.0.296.003.zip |
Firmware Upgrade | v3.0.294 | 2021-05-25 | vk0100_v3.0.294.002.zip |
Firmware Upgrade | v2.8.274 | 2020-12-21 | vk0100_v2.8.274.001.zip |
Firmware Upgrade | v2.7.263 | 2020-04-17 | vk0100_v2.7.263.001.zip |
Firmware Upgrade | v2.6.255 | 2020-01-17 | vk0100_v2.6.255.001.zip |
Firmware Upgrade | v2.5.243 | 2019-05-06 | vk0100_v2.5.243.004.zip |
Firmware Upgrade | v2.4.234 | 2019-02-01 | vk0100_v2.4.234.003.zip |
軟體與驅動程式
作業系統 | 描述 | 版本 | 發布日期 | 檔案名稱 |
ATEN Certified Drivers | ||||
Drivers for ATEN Control System |
Search for drivers | |||
Firmware Upgrade Tool | ||||
Firmware upgrade tool | v1.2.113 | 2021-12-21 | FirmwareUpgradeTool_Setup_v1.2.113.zip | |
IP 安裝軟體與公用程式 | ||||
IP Installer | v1.4.132 | 2014-09-23 | IPInstaller_v1.4.132.zip |
