ATEN 環控系統 - 12 鍵式按鍵主機 (歐規, 2 Gang)
VK0200
- 可完全客製化之 12 鍵式按鍵主機,整合環控主機與按鍵面板
- 支援多種連接介面:2個RS-232序列埠、2個繼電器通道、1個數位輸入、1個乙太網埠
- 提供125種6-12鍵的按鍵組合配置
- 具備黑色及白色兩種選擇
VK0200是一款可完全客製化之12鍵式按鍵主機。它整合了環控主機與按鍵面板,為您提供簡易的多合一解決方案。VK0200的應用鎖定於中小型會議室及教室、講堂環境中的設備控制,提供您立即可用的環控解決方案:僅需輕鬆連接設備、透過直覺式的VK6000配置軟體設定組態、依應用需求靈活配置按鍵功能及分布即可使用;其簡易靈活的設計滿足各種中小型環境的環控應用需求。
VK0200是一款可完全客製化之12鍵式按鍵主機。它整合了環控主機與按鍵面板,為您提供簡易的多合一解決方案。VK0200的應用鎖定於中小型會議室及教室、講堂環境中的設備控制,提供您立即可用的環控解決方案:僅需輕鬆連接設備、透過直覺式的VK6000配置軟體設定組態、依應用需求靈活配置按鍵功能及分布即可使用;其簡易靈活的設計滿足各種中小型環境的環控應用需求。
ATEN環控系統是一套基於網路架構的管理系統,可輕鬆連接室內所有硬體設備並集中控管。VK0200按鍵主機不僅扮演主控制器的角色,將室內的設備連接至主機進行控管;同時它也是控制介面,提供可客製化按鍵面板配置。考量到不同室內環境的應用需求,這款雙聯按鍵主機在設計時便以配置靈活性為主軸,它的按鍵配置可支援6至12鍵的按鍵組合,組合方式高達125種;而按鍵的組裝就像樂高遊戲一樣容易。VK0200的設定十分簡單,僅需連接至區域網路,接下來 VK6000 配置軟體將帶領您毫不費力地配置一切連網設備的控制需求。透過這款複合式環控按鍵主機,您將可快速且輕鬆地控管室內的所有設備。
備註:此產品亦提供黑色版本(料號:VK02001),為接單生產產品;請聯繫您所在區域的ATEN業務代表進行下單。
按鍵面板配置範例
按鍵主機的按鍵配置可以自行組合,可支援6至12個按鍵的組合,組合總數高達125種。上圖範例中顯示的是12種最常用的組合。
包裝明細
- 1x VK0200 12鍵式按鍵主機
- 1x 按鍵包
- 6x 接線端子
- 1x 面板
- 1x 使用說明
- VK0200 按鍵主機

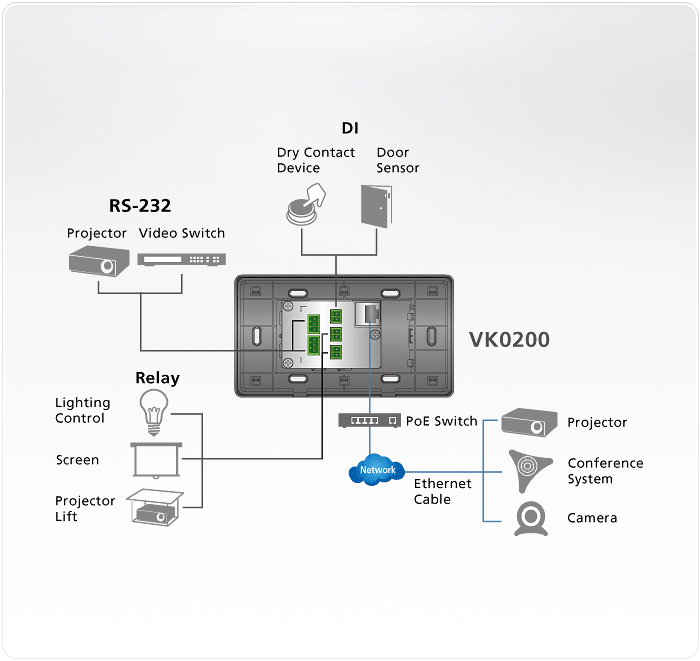

- 支援多種連接介面,包括:
• 2 個 RS-232 序列埠
• 2 個繼電器通道
• 1 個數位輸入通道
• 1 個乙太網路埠 - 可安裝於 EU式或 MK式雙聯接線盒
- 按鍵可自由配置為 6 至 12 個按鍵的組合,組合總數高達 125 種
- 具備黑色及白色兩種選擇
- 支援樓宇自動化管理專用之 KNX IP 協定
- 相容於Telnet、TCP、UDP、HTTP、HTTPS、ONVIF 和 PJLink
- 支援專案設定檔備份1
- 透過網頁式 GUI 介面輕鬆進行系統設定
- 支援 SSH 通訊協定,可用於資料監控2
- 系統LED指示燈顯示硬體狀態和連接資訊
- 雙色之按鍵LED燈清楚指示按鍵狀態與位置,於黑暗中也方便切換
- 備援電源供應 – 乙太網路線供電和 DC 5V (選配)
- 提供客製化按鍵雷雕服務
- 支援多種連接介面,包括:
- VK6000 配置軟體
- 直覺式的GUI 介面,讓使用者透過簡易步驟即可完成設定配置
- 可客製化的控制介面,適用於任何行動裝置和PC3
- 支援ControlAssist,便於控制PC4
- 內建資料庫產生器,用於設備驅動程式安裝和整體設備管理
- 內建ATEN 資料庫,包含10,000+ 筆設備驅動程式和完整的ATEN VanCryst 產品驅動程式資料
- 具備環控系統與設備間的雙向溝通能力 – 使用者可自訂設備監控事件,事件發生時系統將自動觸發下一動作
- 設定檔上傳至 VK0200 按鍵主機前,可透過內建測試工具驗證指令動作
備註:
1. 每一台ATEN控制器可備份一個專案設定檔。
2. SSH協定可用於監控按鍵主機收發的資料。
3. 啟用行動裝置控制需購買額外的授權證。
4. 關於PC控制的細部功能,請參閱ATEN環控系統使用手冊。
介面 | |
按鍵面板配置 | 6~12個按鈕,可自行配置為125種不同按鍵組合 |
序列 | • 2 x雙向RS-232埠 (2 x 3孔接線端子介面) – 串列傳輸速率: 300 至115200 (預設值: 9600); – 數據位元: 8 (預設值) 或7; – 停止位元: 1 (預設值) 或2; – 同位檢查位元: 無( 預設值), 偶或奇 |
繼電器 | • 2 x 繼電器通道 (2 x 2孔接線端子介面) • 常開型獨立繼電器 • 接點容量: 最大24 VDC, 1A |
I/O | • 1 x數位輸入通道 (1 x 2孔接線端子介面); – VDC 模式 輸入電壓範圍: 0 至5 VDC; 可程式設計範圍: 1 至5 VDC; – 乾接點模式 支援拉高2k ohms 至 +5 VDC 輸出 |
乙太網路 | • 1 x RJ-45 母頭, 10/100Base-T • 支援的協定: ARP, ICMP, TCP/IP, DHCP, HTTPS, SSH • 支援DHCP 功能。如果在30 秒內沒有分配IP 位址,將使用下面預設的IP 設置: IP: 192.168.0.60 子網路遮罩: 255.255.255.0 |
開關 | |
控制器 ID | 1 x 16 段開關 |
重置按鈕 | 1 x 半嵌式按鍵 |
耗電量 | DC5V:1.15W:5BTU POE:1.44W:7BTU |
作業環境 | |
操作溫度 | 0 – 50°C |
儲存溫度 | –20 – 60°C |
溼度 | 0 - 80% RH, 無凝結 |
機體屬性 | |
外殼材質 | 塑膠 |
重量 g (公克), kg (公斤), lb(英磅) | 0.19 kg ( 0.42 lb ) |
尺寸 - 長 x 寬 x 高 cm (公分), in. (英吋) | 8.32 x 14.76 x 4.80 cm (3.28 x 5.81 x 1.89 in.) |
附註 | 對於部分上機架機種,規格表中尺寸 (長 x 寬 x 高) 亦代表 (寬 x 深 x 高) |
韌體
描述 | 版本 | 發布日期 | 檔案名稱 |
Firmware Upgrade | v2.8.274.001 | 2020-12-21 | vk0200_v2.8.274.001.zip |
Firmware Upgrade | v2.7.263 | 2020-04-17 | vk0200_v2.7.263.001.zip |
Firmware Upgrade | v2.6.255 | 2019-12-30 | vk0200_v2.6.255.001.zip |
Firmware Upgrade | v2.5.243 | 2019-05-06 | vk0200_v2.5.243.004.zip |
Firmware Upgrade | v2.4.234 | 2019-02-01 | vk0200_v2.4.234.003.zip |
軟體與驅動程式
作業系統 | 描述 | 版本 | 發布日期 | 檔案名稱 |
ATEN Certified Drivers | ||||
Drivers for ATEN Control System |
Search for drivers | |||
Firmware Upgrade Tool | ||||
Firmware upgrade tool | v1.2.113 | 2020-06-16 | FirmwareUpgradeTool_Setup_V12.113.003.zip |
