ATEN 環控系統 - 8 鍵式按鍵面板(美規,1 Gang)


VK108US
  • 按鍵面板–為 ATEN 環控系統應用提供實體控制介面
  • 按鍵可自由配置為 4 至 8 個按鍵的組合,組合總數高達 14 種;客製化按鍵雷雕服務
  • 可透過 ID 旋鈕與控制主機輕鬆配對並透過乙太網路通訊
  • 具未來擴充性–每台控制主機可連接多達 8 個按鍵面板
ROHS
Weee

VK108US 是一款可完全客製化之 8 鍵式按鍵面板,搭配 ATEN 環控系統使用,提供您量身訂做的實體控制介面。這款 1-gang 按鍵面板具備標準嵌壁式面板設計,讓您更便於在會議室內隨手控制室內設備。為了滿足使用者針對不同應用環境的環控需求,VK108US 提供靈活的按鍵配置,可任意配置 4 至 8 的按鍵組合,組合總數高達 14 種,而按鍵的組裝就如同樂高遊戲一樣容易。

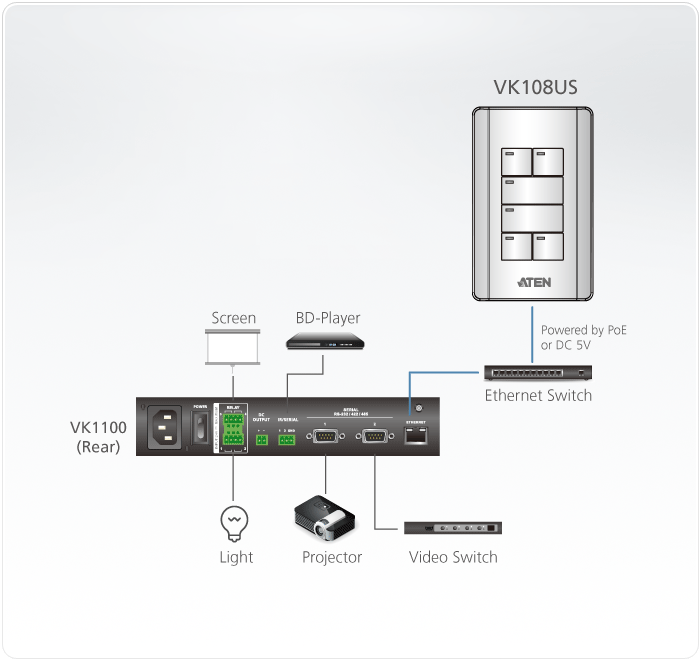

VK108US 的設定十分簡單,僅需透過區域網路將之與 VK2100/VK1100 控制主機連線,接下來 VK6000 軟體將帶領您毫不費力地配置您一切的環控需求,讓您未來只需透過 VK108US 即可輕鬆控制任何與控制主機連接的設備。VK108US 與 ATEN 環控系統提供一套可輕鬆負擔的理想解決方案,特別適合做為小型會議室的主要控制介面,或大型教室與會議中心的第二控制介面。

按鍵面板配置範例



按鍵面板的按鍵配置可以自行組合,可支援4至8個按鍵的組合,組合總數高達14種。上圖範例中顯示的是10種最常用的組合。


包裝明細

  • 1x VK108US 按鍵面板
  • 1x 按鍵包
  • 1x 接線端子
  • 1x 面板
  • 1x 使用說明
  • 按鍵面板–為 ATEN 環控系統應用提供實體控制介面
  • 按鍵可自由配置為 4 至 8 個按鍵的組合,組合總數高達 14 種
  • 系統 LED 指示燈可供快速檢視連線狀態
  • 雙色之按鍵 LED 燈,更清楚指示按鍵狀態與位置,於黑暗中也方便切換
  • 可透過 ID 旋鈕與控制主機輕鬆配對並透過乙太網路通訊
  • 具未來擴充性–每台控制主機可連接多達 8 個按鍵面板
  • 每個按鍵皆支援多種動作模式,便於靈活設定按鍵控制行為
  • 直覺式的網頁圖像化控制介面,讓按鍵面板的功能配置簡易而輕鬆
  • 透過 PoE 與 DC 電源提供備援式電源供應
  • 提供客製化按鍵雷雕服務
介面
乙太網路• 1 x RJ-45母頭,10/100Base-T
• 支援的協定:ICMP, TCP/IP, DHCP, HTTPS, SSH
• DHCP功能。如果在30 秒內沒有分配IP 位址,將使用下列的預設IP設置:
IP: 192.168.0.60
子網路遮罩: 255.255.255.0
按鍵面板配置4~8個按鈕,可自行配置為14種不同按鍵組合
開關
控制器 ID1 x 16段開關
按鍵面板ID1 x 8段開關
重置按鈕1 x 半嵌式按鈕
耗電量DC5V:1.25W:6BTU
DC48V:1.58W:7BTU
作業環境
操作溫度0 – 50°C
儲存溫度–20 – 60°C
溼度0 - 80% RH, 無凝結
機體屬性
外殼材質塑膠
重量0.13 kg ( 0.29 lb )
尺寸 (長 x 寬 x 高)11.63 x 7.06 x 3.89 cm
(4.58 x 2.78 x 1.53 in.)
蓋板尺寸 (長 x 寬 x 高)11.92 x 7.42 x 0.92 cm
(4.69 x 2.92 x 0.36 in.)
附註對於部分上機架機種,規格表中尺寸 (長 x 寬 x 高) 亦代表 (寬 x 深 x 高)




描述版本發布日期檔案名稱
Firmware Upgradev1.0.073 vk108us_v1.0.073.zip
Firmware Upgradev1.0.071 vk108us_v1.0.071.zip
Firmware Upgradev1.0.070 vk108us_v1.0.070.zip
Firmware Upgradev1.0.066 vk108us_v1.0.066.zip
作業系統描述版本發布日期檔案名稱
Firmware Upgrade Tool
Firmware upgrade toolv1.1.106 FirmwareUpgradeTool_Setup_V1.1.106.zip
