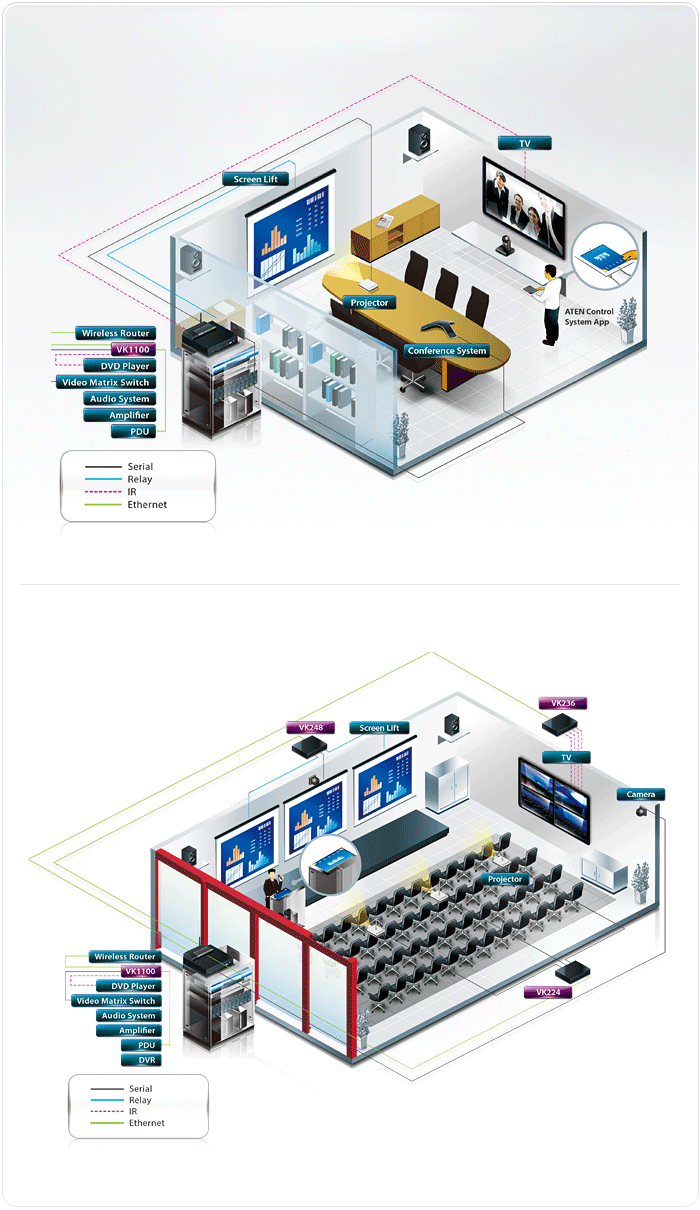

VK1100 精巧型控制主機可輕鬆地佈署至現有的安裝架構中,與ATEN VanCryst 專業級影音產品以及相關硬體設備無縫整合,包含影音設備、照明設備、會議系統、空調、感測器、電源開關等。VK1100 精巧型控制主機為一個中控平台,連接空間內的硬體設備,讓您可透過任何iOS、Android 或Windows 行動裝置,利用量身訂做的GUI 介面監控、管理與控制這些硬體設備。
VK6000 配置軟體讓空間內的硬體設定和設備管控更為便利且靈活。透過它內建的直觀式GUI 介面,僅需簡單的步驟即可帶領您完成硬體配置、介面設計,並將使用者設定檔上傳至VK1100 精巧型控制主機。藉由乙太網路連線,ATEN 環控系統App 讓您只需輕觸App 介面即可從VK1100 精巧型控制主機將使用者設定檔輕鬆導入或更新到任何iOS、Android 或Windows 行動裝置。每個使用者設定檔皆可提供客製化的GUI 控制介面,讓使用者快速找出目標硬體設備並進行管控。且登入任何設定檔時皆需進行密碼驗證,更加確保系統的安全性。
ATEN 環控系統App 完美適用於會議室、會議中心、教室或任何安裝多元硬體設備的環境,透過優化的管理系統為您提高控管效率和性能。
包裝明細
- 1x VK1100 ATEN 精巧型控制主機
- 1x 電源線
- 4x 接線端子
- 1x 使用說明
- VK1100 精巧型環控主機
- 支援多種不同的連接介面,利於整合軟體與硬體以及行動控制
- 1個DC 輸出,提供電源連接
- 1個 USB 埠,便於上傳設定檔
- 可透過ID旋鈕與擴充盒/控制面板輕鬆配對並透過乙太網路通訊
- 紅外線學習功能,可添加紅外線設備驅動程式
- 支援樓宇自動化管理專用之 KNX IP 協定
- 相容於Telnet、TCP、UDP、HTTP、HTTPS, ONVIF 和 PJLink
- 支援專案檔備份
- 透過網路式 GUI 介面輕鬆進行系統設定
- 支援 SSH 通訊協定,可用於資料監控
- LED 指示燈顯示硬體狀態和連接資訊
- 可機架式安裝
- 針對行動控制提供兩個免費的licenses*
備註: 若您需要三個以上的行動控制licenses,請聯絡您的業務代表。關於licenses的詳細資訊請參閱規格表。
- VK6000 配置軟體
- 直覺式的GUI 介面,讓使用者透過簡易步驟即可完成設定配置
- 客製化的控制介面,可在任何行動裝置和PC使用
- 支援ControlAssist,便於控制PC(PC 關機、多媒體檔案播放、投影片檔案控制)*
- 內建資料庫產生器,用於設備驅動程式安裝和整體設備管理
- 內建ATEN 資料庫,包含10,000+ 筆設備驅動程式和完整的ATEN VanCryst 產品驅動程式資料
- 支援例行性事件排程
- 提供基於程式的Script編輯器,便於處理複雜的監控環節
- 具備環控系統與設備間的雙向溝通能力。使用者可自訂設備監控事件,事件發生時系統將自動觸發下一動作
- 設定檔上傳至VK2100 / VK1100 控制主機前,可透過內建測試工具驗證指令動作
- 可透過內建模擬器模擬並驗證客制的GUI 介面
* 註: 關於PC 控制支援的細部功能,請參閱ATEN 環控系統使用手冊。
- ATEN 環控系統App
- 可自VK2100 / VK1100 控制主機導入多個設定檔至行動設備或平板電腦,用以管控多個房間內的設備
- 可同步多重行動設備或平板電腦的控制訊息
- 提供密碼驗證功能以管理使用者權限
- 支援任何iOS、Android 或Windows 行動裝置,無須額外花費購置昂貴的特製控制面板
介面 | |
IR/序列 | • 2 x 可程式設定紅外線/ 單向RS-232 埠 (1 x 3 孔接線端子介面); 紅外線: – 載波頻率: 10KHz~455KHz 序列: – 串列傳輸速率: 300 至115200 (預設值: 9600); – 數據位元: 8 ( 預設值) 或7; – 停止位元: 1 ( 預設值) 或2; – 同位檢查位元: 無(預設值), 偶或奇 |
序列 | • 2 x 可程式設定雙向RS-232/422/485 埠 (2 x DB9 公頭介面, 可配置針腳屬性); – 串列傳輸速率: 300 至115200 (預設值: 9600); – 數據位元: 8 (預設值) 或7; – 停止位元: 1 (預設值) 或2; – 同位檢查位元: 無(預設值), 偶或奇; – 流量控制: 無 (預設值) 或RTS/CTS |
繼電器 | • 4 x 繼電器通道 (2 x 4 孔接線端子介面) • 常開型獨立繼電器 • 接點容量: 最大24 VDC, 2A |
VDC | • 1 x 12 VDC 輸出埠 (1 x 2 孔接線端子介面) • 電源: 12VDC, 最大1A |
乙太網路 | • 1 x RJ-45 母頭, 10/100Base-T • 支援的協定: ARP, ICMP, TCP/IP, DHCP, HTTPS, SSHv • DHCP 功能。如果在30 秒內沒有分配IP 位址,將使用下面預設的IP 設置: IP: 192.168.0.60 子網路遮罩: 255.255.255.0 |
USB | 1 x USB Type A |
開關 | |
控制器 ID | 1 x 16 段開關 |
電源 | 1 x 開/ 關 |
IR 學習 | 1 x 紅外線接收器LED |
重置按鈕 | 1 x 半嵌式按鍵 |
耗電量 | AC110V:5.4W:87BTU/h AC220V:5.4W:87BTU/h 附註: ● 單位=瓦特:表示設備在沒有外部負載情況下的典型功率損耗 ● 單位= BTU/h:表示設備滿載時的功率損耗 |
電源 | |
最大輸入額定值 | 100-240 VAC, 50-60 Hz |
作業環境 | |
操作溫度 | 0 – 50°C |
儲存溫度 | –20 – 60°C |
溼度 | 0 - 80% RH, 無凝結 |
機體屬性 | |
外殼材質 | 金屬 |
重量 g (公克), kg (公斤), lb(英磅) | 1.19 kg ( 2.62 lb ) |
尺寸 - 長 x 寬 x 高 cm (公分), in. (英吋) | 21.50 x 16.23 x 4.18 cm (8.46 x 6.39 x 1.65 in.) |
授權 | |
基本 ( 免費 ) | 2套免費授權 |
可允許的數量上限 | 10套授權 |
附註 | 每台ATEN環控主機皆內建有兩套免費的無線控制連線授權。當有一行動裝置連線至ATEN環控主機進行控制時,便會佔用一套授權。若您需為您的ATEN環控主機購買額外的授權許可,請聯絡您所屬區域的銷售代表以詢問相關資訊。 |
附註 | 對於部分上機架機種,規格表中尺寸 (長 x 寬 x 高) 亦代表 (寬 x 深 x 高) |
韌體
描述 | 版本 | 發布日期 | 檔案名稱 |
Firmware Upgrade | v3.4.333 | 2022-12-27 | vk1100_v3.4.333.002.zip |
Firmware Upgrade | v3.3.322 | 2022-07-12 | vk1100_v3.3.322.001.zip |
Firmware Upgrade | v3.2.316 | 2022-04-12 | vk1100_v3.2.316.001.zip |
Firmware Upgrade | v3.2.315 | 2022-01-25 | vk1100_v3.2.315.001.zip |
Firmware Upgrade | v3.0.298 | 2021-08-19 | vk1100_v3.0.298.001.zip |
Firmware Upgrade | v3.0.294 | 2021-05-25 | vk1100_v3.0.294.002.zip |
Firmware Upgrade | v2.8.273 | 2020-12-18 | vk1100_v2.8.273.001.zip |
Firmware Upgrade | v2.7.263 | 2020-04-10 | vk1100_v2.7.263.001.zip |
Firmware Upgrade | v2.6.254 | 2020-01-17 | vk1100_v2.6.254.002.zip |
Firmware Upgrade | v2.6.253 | 2019-11-01 | vk1100_v2.6.253.002.zip |
Firmware Upgrade | v2.5.249 | 2019-07-04 | vk1100_v2.5.249.002.zip |
Firmware Upgrade | v2.5.245 | 2019-04-22 | vk1100_v2.5.245.001.zip |
Firmware Upgrade | v2.5.244 | 2019-03-27 | vk1100_v2.5.244.002.zip |
Firmware Upgrade | v2.5.242 | 2019-02-11 | vk1100_v2.5.242.002.zip |
Firmware Upgrade | v2.4.233 | 2018-11-01 | vk1100_v2.4.233.001.zip |
Firmware Upgrade | v2.3.229 | 2018-02-07 | vk1100_v2.3.229.002.zip |
Firmware Upgrade | V2.2.219 | 2018-01-03 | vk1100_v2.2.219.001.zip |
Firmware Upgrade | v2.2.216 | 2017-09-11 | vk1100_v2.2.216.001.zip |
軟體與驅動程式
作業系統 | 描述 | 版本 | 發布日期 | 檔案名稱 |
ATEN Certified Drivers | ||||
Drivers for ATEN Control System |
Search for drivers | |||
Firmware Upgrade Tool | ||||
Firmware upgrade tool | v1.2.113 | 2021-12-21 | FirmwareUpgradeTool_Setup_v1.2.113.zip | |
Firmware upgrade tool | v1.1.106 | 2018-01-09 | FirmwareUpgradeTool_Setup_v1.1.106.zip | |
Firmware upgrade tool | v1.1.104 | 2017-10-18 | FirmwareUpgradeTool_Setup_v1.1.104.zip | |
IP 安裝軟體與公用程式 | ||||
IP Installer | v1.4.132 | 2014-09-23 | IPInstaller_v1.4.132.zip |
