4 埠序列擴充盒


VK224

加入詢價
  • 配備四組雙向 RS-232 / 422 / 485 序列埠，提供乙太網路轉序列埠的功能
  • 支援乙太網路供電(PoE)或DC供電(變壓器)
  • 支援Telnet命令列介面(CLI)模式，以利與第三方系統整合
  • 可彈性擴充ATEN環控系統，讓使用者可控制更多的序列設備
Good Design Award 2022
iF Design Award 2023
/tw/zh/supportcenter/service/warranty-policy-new/a-product-warranty/
ControlSystem
ATEN Unizon

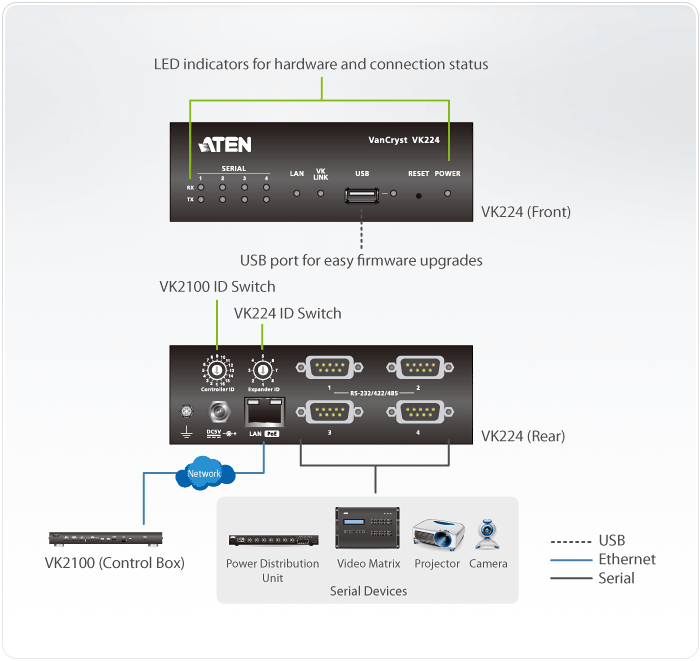

VK224配備四組雙向RS-232 / 422 / 485序列埠，提供乙太網路轉序列埠的功能。用戶可透過PC或位於任意處的系統，來遠端操作序列埠設備。完整的Telnet CLI命令可全面整合至用戶的商用或工業應用。

此外，VK224可彈性擴充ATEN環控系統，讓使用者可依照安裝環境中序列設備的多寡，添加所需的擴充盒至環控系統，即可控制更多的序列設備。ATEN環控系統為乙太網路連線架構的系統，因此，擴充盒可安裝在環境中的任何位置，並透過區域網路LAN的連線輕鬆連接至控制主機。

配件:
*本產品之電源變壓器需另外購買。欲了解更多資訊，請至配件.

包裝明細

  • 1x VK224 4埠序列擴充盒
  • 1x 機架安裝配件
  • 1x 使用說明
  • 配備四組雙向RS-232 / 422 / 485序列埠，提供乙太網路轉序列埠的功能
  • 支援乙太網路供電(PoE)或DC供電(變壓器)
  • 支援 IEEE 802.1x認證，符合高安全性網路需求
  • 支援Modbus協定 – 可與Modbus設備整合，包括TCP、RTU以及checksum數據
  • 支援Telnet命令列介面 (CLI) 模式，以利與第三方系統整合
  • 使用者可透過 WebGUI取得VK224的系統資訊與進行韌體升級
  • 可彈性擴充ATEN環控系統，讓使用者可控制更多的序列設備
  • 彈性佈建：可透過乙太網路連線
  • 可使用ID旋鈕快速配對VK224與ATEN控制主機，簡化繁複的網路設定
介面
序列• 4 x 可編程雙向 RS-232 / 422 / 485 連接埠
(4 x DB9 公接頭，可透過針腳分配進行設定);
 – 鮑率：300 至 115200 (預設值：9600);
 – 資料位元：8 (預設值) 或 7;
 – 停止位元：1 (預設值) 或 2;
 – 同位元：無 (預設值)，偶數或奇數;
 – 流量控制: 無 (預設值) RTS/CTS

RS-232RS-422RS-485
Pin2: RXPin 1:RX-Pin3:D+
Pin3: TXPin 2: RX+Pin 4:D-
Pin 5: GNDPin 3: TX+Pin 5: GND*
Pin 7: RTSPin 4: TX-注意: 建議(但非必要)接地連接。
Pin 8: CTSPin 5: GND
乙太網路• 1 x RJ-45 母頭, 10/100Base-T
• S支援通訊協定：ICMP、TCP/IP、DHCP、HTTPS、SSHH
• 支援 DHCP。如果 30 秒內沒有指派 IP，將會使用以下預設 IP 設定:
IP: 192.168.0.60
子網路遮罩: 255.255.255.0
開關
控制器 ID1 x 16 段旋鈕
擴充ID1 x 8 段旋鈕
重置按鈕1 x 內嵌式按鍵
USB1 x USB Type A
耗電量DC5V:3.8W:28BTU/h
DC48V:4.75W:33BTU/h

附註:
● 單位=瓦特：表示設備在沒有外部負載情況下的典型功率損耗
● 單位= BTU/h：表示設備滿載時的功率損耗
作業環境
操作溫度0 – 50°C
儲存溫度–20 – 60°C
溼度0 - 80% RH, 無凝結
機體屬性
外殼材質金屬
重量
g (公克), kg (公斤), lb(英磅)		0.45 kg ( 0.99 lb )
尺寸 - 長 x 寬 x 高
cm (公分), in. (英吋)		13.00 x 7.58 x 4.20 cm
(5.12 x 2.98 x 1.65 in.)
附註對於部分上機架機種，規格表中尺寸 (長 x 寬 x 高) 亦代表 (寬 x 深 x 高)

規格書

vk224-4-Port-Serial-Expansion-Box-datasheet-tc.pdf (1.24 MB)
描述版本發布日期檔案名稱
Firmware Upgradev3.8.3762025-05-22 vk224-v3.8.376.zip
Firmware Upgradev3.6.3552023-10-26 vk224-v3.6.355.zip
Firmware Upgradev3.4.3342023-03-28 vk224_v3.4.334.001.zip
Firmware Upgradev3.4.3332022-12-27 vk224_v3.4.333.001.zip
Firmware Upgradev3.1.3022021-12-02 vk224_v3.1.302.002.zip
Firmware Upgradev3.0.2952021-07-22 vk224_v3.0.295.001.zip
Firmware Upgradev3.0.2942021-05-25 vk224_v3.0.294.002.zip
Firmware Upgradev2.8.2712020-11-13 vk224_v2.8.271.zip
Firmware Upgradev2.6.2532019-12-30 vk224_v2.6.253.003.zip
Firmware Upgradev2.6.2512019-11-01 vk224_v2.6.251.001.zip
Firmware Upgradev2.2.2132019-04-22 vk224_v2.2.213.001.zip
Firmware Upgradev2.1.2042017-12-08 vk224_v2.1.204.zip
Firmware Upgradev2.0.1912016-12-06 vk224_v2.0.191.zip
Firmware Upgradev1.6.1562016-10-28 vk224_v1.6.156.zip
作業系統描述版本發布日期檔案名稱
ATEN Certified Drivers
Drivers for ATEN Control System
Search for drivers
Firmware Upgrade Tool
Firmware upgrade toolv1.2.1142025-05-05 FirmwareUpgradeTool-Setup-v1.2.114.zip
Firmware upgrade toolv1.2.1132021-12-21 FirmwareUpgradeTool_Setup_v1.2.113.zip
Firmware upgrade toolv1.1.1062018-01-09 FirmwareUpgradeTool_Setup_v1.1.106.zip
Firmware upgrade toolv1.1.1042017-10-18 FirmwareUpgradeTool_Setup_v1.1.104.zip
Firmware upgrade toolv1.0.0662016-12-09 FirmwareUpgradeTool_Setup_V1.0.066.zip
IP 安裝軟體與公用程式
IP Installerv1.4.1322014-09-23 IPInstaller_v1.4.132.zip
AMX® Module *v1.02023-03-14 AMX-Module-for-ATEN-Control-System-v1.0.zip
Crestron® Module *v1.02023-03-14 Crestron-Module-for-ATEN-Control-System-v1.0.zip
