六埠紅外線/序列擴充盒


VK236

加入詢價
  • 配備六組紅外線 / 序列埠，提供乙太網路轉紅外線 / 序列埠的功能
  • 支援乙太網路供電(PoE)或DC供電(變壓器)
  • 支援Telnet命令列介面(CLI)模式，以利與第三方系統整合
  • 可彈性擴充ATEN環控系統，讓使用者可控制更多的紅外線 / 序列埠設備
Good Design Award 2022
iF Design Award 2023
/tw/zh/supportcenter/service/warranty-policy-new/a-product-warranty/
ControlSystem
ATEN Unizon

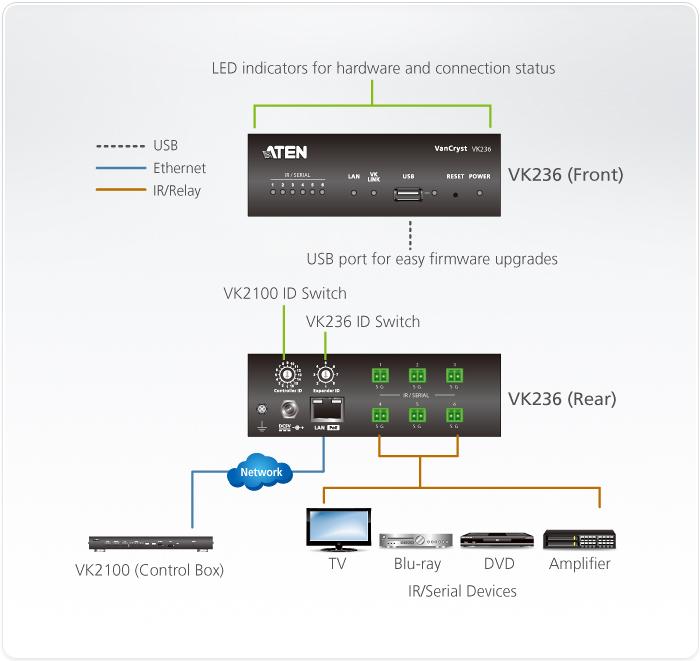

VK236配備六組紅外線 / 序列埠，提供乙太網路轉紅外線 / 序列埠的功能。用戶可透過PC或位於任意處的系統，來遠端操作紅外線 / 序列埠設備。完整的Telnet CLI命令可全面整合至用戶的商用或工業應用。

此外，VK236可彈性擴充ATEN環控系統，讓使用者可依照安裝環境中紅外線 / 序列埠設備的多寡，添加所需的擴充盒至環控系統，即可控制更多的紅外線 / 序列埠設備。ATEN環控系統為乙太網路連線架構的系統，因此，擴充盒可安裝在環境中的任何位置，並透過區域網路LAN的連線輕鬆連接至控制主機。

配件:
*本產品之電源變壓器需另外購買。欲了解更多資訊，請至配件.

包裝明細

  • 1x VK236 六埠IR/序列擴充盒
  • 1x 機架安裝配件
  • 6x 接線端子介面
  • 1x 使用說明
  • 配備六組紅外線 / 序列埠，提供乙太網路轉紅外線 / 序列埠的功能
  • 支援乙太網路供電(PoE)或DC供電(變壓器)
  • 支援 IEEE 802.1x認證，符合高安全性網路需求
  • 支援Telnet命令列介面(CLI)模式，以利與第三方系統整合
  • 支援Pronto格式IR程式碼 – 可以Hex格式輸入IR指令
  • 使用者可透過WebGUI取得VK236的系統資訊與進行韌體升級
  • 可彈性擴充ATEN環控系統，讓使用者可控制更多的紅外線 / 序列埠設備
  • 彈性佈建：可透過乙太網路連線
  • 可使用ID旋鈕快速配對VK236與ATEN控制主機，簡化繁複的網路設定
介面
IR/序列6 x 可編程紅外線/單向RS-232連接埠 (6 x 2孔接線端子介面)
紅外線: 0至5 V
– 載波頻率: 10 KHz ~ 455 KHz
序列: 單向RS-232連接埠( + - 5 V)
– 鮑率：300 至 115200 (預設值：9600)
– 資料位元：8 (預設值) 或 7
– 停止位元：1 (預設值) 或 2
– 同位元：無 (預設值)，偶數或奇數
乙太網路• 1 x RJ-45 母頭，10/100 Base-T
• 支援通訊協定：ICMP、TCP/IP、DHCP、HTTPS、SSH
• 支援 DHCP。如果 30 秒內沒有指派 IP，將會使用以下預設 IP 設定：
IP：192.168.0.60
子網路遮罩：255.255.255.0
開關
控制器 ID1 x 16 段旋鈕
擴充ID1 x 8 段旋鈕
重置按鈕1 x 內嵌式按鍵
USB1 x USB Type A (只供韌體更新使用)
耗電量DC5V:1.31W:17BTU/h
DC48V:1.64W:18BTU/h

附註:
● 單位=瓦特：表示設備在沒有外部負載情況下的典型功率損耗
● 單位= BTU/h：表示設備滿載時的功率損耗
作業環境
操作溫度0˚ 至 50˚ C
儲存溫度-20˚ 至 60˚ C
溼度0 - 80% RH, 無凝結
機體屬性
外殼材質金屬
重量
g (公克), kg (公斤), lb(英磅)		0.45 kg ( 0.99 lb )
尺寸 - 長 x 寬 x 高
cm (公分), in. (英吋)		13.00 x 7.58 x 4.20 cm
(5.12 x 2.98 x 1.65 in.)
附註對於部分上機架機種，規格表中尺寸 (長 x 寬 x 高) 亦代表 (寬 x 深 x 高)
