16x16 模組化矩陣切換器


VM1600A

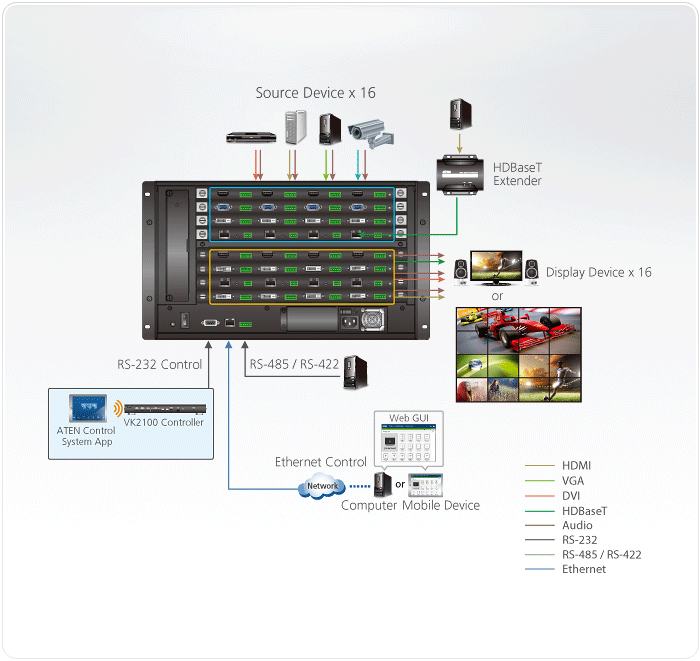

  • 連接任何16 組影音來源及任何16 組顯示裝置,透過 ATEN 模組化矩陣式影音解決方案輕鬆整合
  • 無縫切換™ –近乎零秒的影音切換,提供連續的影像串流、即時的切換控制和穩定的訊號傳輸
  • 電視牆 – 透過直覺式的 web GUI 讓您任意設定電視牆配置
  • 多種控制途徑 – 可透過前面板按鍵、RS-232/485/422 和乙太網路 (Telnet / web GUI) 等連線方式進行系統管理
ROHS
Weee

ATEN 模組化矩陣切換器解決方案包含VM1600A/VM3200 模組化矩陣切換器主機,以及多款不同介面的可熱插拔輸出/輸入板卡系列。此解決方案提供靈活的模組化設計與先進的即時控制介面,方便您同時管理16/32 組影音訊號來源及16/32 組顯示設備。藉由ATEN Seamless Switch™ 無縫切換技術,VM1600A/VM3200 矩陣影音切換器結合高速影音切換功能及獨特的升頻器,更利於與電視牆系統無縫整合運作。

ATEN 模組化矩陣切換器解決方案十分易於擴充,為大規模的影音應用場合提供理想的解決方案,像是廣播站、交通運輸相關的控制中心、緊急服務中心,以及任何需要高度客製化且高速影音切換的應用。

ATEN 模組化矩陣切換器解決方案具備精密且直覺化的設計,提供最佳的影音配置及控管維護成本最低的可靠整體方案,並整合榮獲紅點大獎的ATEN GUI(使用者圖像化介面),使用者只需透過網路即可隨時隨地連線進行設定,讓電視牆與數位看板的安裝與配置輕鬆又有效率。

包裝明細

  • 1x VM1600A模組化矩陣式視訊切換器
  • 1x 電源線
  • 1x 端子台
  • 1x 風扇模組(可熱插拔)
  • 1x 電源模組(可熱插拔)
  • 1x 使用說明
  • 連接任何16 組影音來源及任何16 組顯示裝置,透過 ATEN 模組化矩陣式影音解決方案輕鬆整合
  • 多種控制途徑 – 可透過前面板按鍵、RS-232/485/422 和乙太網路 (Telnet / web GUI) 等連線方式進行系統管理
  • 支援4K 解析度 – 最高可達UHD (3840 x 2160) 和 DCI (4096 x 2160),畫面更新率為30 Hz (4:4:4) 和 60 Hz (4:2:0)*
  • 升頻器 – 內建高效能4K 升頻器,將輸入之影像源轉換為螢幕最佳解析度*
  • 無縫切換™ –近乎零秒的影音切換,提供連續的影像串流、即時的切換控制和穩定的訊號傳輸*
  • 電視牆 – 透過直覺式的 web GUI 讓您任意設定電視牆配置
  • 日曆排程播放–根據預設的日曆排程及RTC播放profile
  • EDID Expert – 協助您選擇最佳的EDID 設定,提供順暢的啟動、高畫質顯示和跨螢幕呈現最佳解析度
  • 支援音訊功能,可擷取HDMI 音訊,並可嵌入立體聲音訊*
  • 雙向RS-232 通道 – 讓您可透過web GUI 同時控制所有連接至RS-232 埠的串列設備
  • 可選配備援電源供應器,為關鍵性應用確保高可靠度
  • 熱插拔的I/O 板卡、風扇和電源模組設計,讓整合與維護更便利
  • 可選配備援電源供應器–為關鍵性應用提昇可靠度
  • 支援長距離傳輸–HDBaseT™ I/O板卡與ATEN HDBaseT™ Class A延長器共用時,可延伸影音傳輸距離至1080p@150m
  • 相容於HDCP 2.2*
  • HDMI: 3D, 色深, 4K*
  • 支援消費性電子控制 (CEC)*
  • 機架式安裝(6U 設計)

    備註:
    1. 不同型號之模組化I/O 板卡具有不同之特性。上列 “* ” 號標示之特點需視插接之板卡是否支援。
    2. 當無縫切換™功能啟用時,視訊輸出裝置將不顯示3D、色深或交錯式掃描 ( 如1080i) 等功能。如欲使用這些功能,請關閉無縫切換™功能。
    3. 在您使用無縫切換™或電視牆功能時,若發生畫面超出螢幕顯示範圍的狀況時,請調整顯視器的顯示設定。
板卡輸出4 個插槽
板卡輸入4 個插槽
視訊輸入
介面視插接之I/O 板卡而定
最大資料傳輸速率15.2 Gbps (3.8 Gbps 每通道)
音源
輸入視插接之輸入板卡而定
輸出視插接之輸入板卡而定
控制
RS-232連接介面:1 x DB-9 母頭 (黑色);
串列控制Pin 配置:Pin2 = Tx, Pin 3=Rx, Pin 5= Gnd
傳輸速率及通訊協定:傳輸速率: 19200, 資料位元:8,
停止位元:1, 同位元:無, 流量控制:無
RS-485/RS-422連接介面:1 x 螺絲接線端子, 5 Pole
乙太網路1 x RJ-45 母頭
EDID 設定EDID 模式:Default / Port1 / Remix / Customized (支援EDID Wizard)
連接介面
電源1 x 3 針腳交流電源插座
電源
輸入額定值100-240 VAC; 50/60Hz; 3/6 A
耗電量AC110V:460W:166BTU
AC220V:460W:156BTU
風扇氣流:55.2 cfm,
操作電壓:10.2 - 12 VDC,
操作溫度:-10° - 60° C
作業環境
操作溫度0 - 40°C
儲存溫度-20 - 60°C
溼度0 - 80% RH, 無凝結
機體屬性
外殼材質金屬
重量15.11 kg ( 33.28 lb )
尺寸 (長 x 寬 x 高)48.20 x 46.66 x 26.59 cm
(18.98 x 18.37 x 10.47 in.)
每箱入數1 pc
附註對於部分上機架機種,規格表中尺寸 (長 x 寬 x 高) 亦代表 (寬 x 深 x 高)
