4 x 4 4K HDMI HDBaseT-Lite 矩陣式影音切換器
VM3404H
- 支援4埠HDMI輸入以及4埠HDMI和HDBaseT的鏡像輸出
- HDMI鏡像輸出埠可作為額外的近端顯示畫面,或用來確認相對應的HDBaseT的輸出畫面正確性*
- HDBaseT抗干擾能力 - HDBaseT技術可在傳輸高品質影像時提供較好的抗干擾能力
- Seamless Switch™無縫切換 – ATEN特殊的FPGA架構設計可統一視訊格式以提供連續訊號源,即時切換和穩定的訊號傳輸**
隨著市場對於HDBaseT產品的需求成長,ATEN推出全新的HDMI HDBaseT-Lite矩陣式影音切換器 - VM3404H。該款矩陣式影音切換器採用HDBaseT技術,只需透過一條Cat 6a線材,即可將4K / Full HD 影像、音訊、IR、電源的傳輸距離延伸至達40/70公尺。

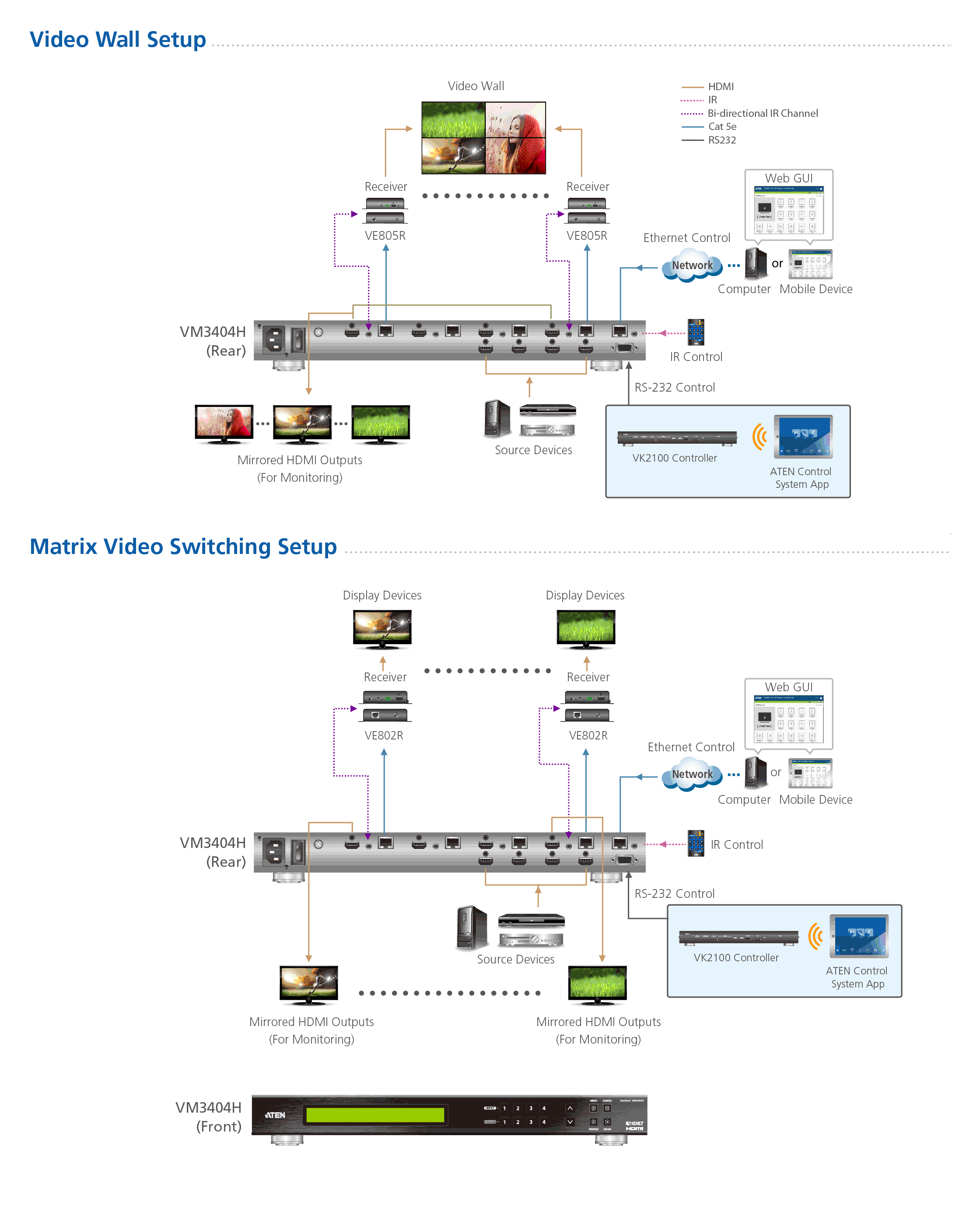

VM3404H與VE805R/VE816R接收器搭配使用,即可支援ATEN的Seamless Switch™無縫切換和電視牆功能。ATEN獨家的Seamless Switch™技術利用FPGA影像處理器,可確保所有影音皆能傳遞連續的影像串流、即時切換和穩定的訊號傳輸;同時,透過輕鬆上手的圖形化使用者介面(Web GUI),可支援8組連結的設定檔以客製化設定不同的電視牆樣式。VM3404H也支援HDBaseT供電(POH)的功能,可以透過Cat 5e線材供電給VE802R接收器,無須額外提供電源。
VM3404H可以透過前面板按鍵、IR遙控器、RS-232控制器以及乙太網路連線(Telnet / 網路圖形化使用者介面)來控制,達到具彈性且穩定的影音訊號分送。此款矩陣式影音切換器為一套實用而整合的影音控制系統,可適用於一般家用、商業和會議中心等各式應用。
包裝明細
- 1x VM3404H 4 x 4 HDMI HDBaseT-Lite 矩陣式影音切換器
- 1x 電源線
- 1x 機架安裝配件
- 1x 使用說明
- 支援4埠HDMI輸入以及4埠HDMI和HDBaseT的鏡像輸出
- HDMI鏡像輸出埠可作為額外的近端顯示畫面,或用來確認相對應的HDBaseT的輸出畫面正確性*
- HDBaseT抗干擾能力 - HDBaseT技術可在傳輸高品質影像時提供較好的抗干擾能力
- POH (Power over HDBaseT) – 使用一條Cat 5e/6/6a線材可將電源從矩陣式影音切換器傳送電源至接收器** / ***
- Seamless Switch™無縫切換 – ATEN特殊的FPGA架構設計可統一視訊格式以提供連續訊號源,即時切換和穩定的訊號傳輸**
- 電視牆 – 透過直覺的網路圖形化使用者介面(Web GUI)可自由設定電視牆畫面的樣式**
- EDID Expert™ – 可選擇EDID設定的模式,能確保在不同螢幕間依然擁有最佳的解析度並提供順暢的畫面顯示
- 多重操作方式 – 可透過前面板按鍵、IR遙控器、RS-232控制器以及乙太網路連線 (Telnet /網路圖形化使用者介面)操控
- 透過ATEN Video Matrix Control App即可迅速且靈活地進行檢視與控制
- 雙向IR通道埠支援全頻IR訊號 - 30KHz至60KHz
- 支援ATEN的LockPro™ HDMI線扣,可將HDMI線穩固地接在設備上
- 支援韌體更新
- 機架式設計 (VM3404H: 1U設計)
備註:
* HDMI輸出埠不能支援電視牆及無縫切換之功能。
** 需搭配特定相容的接收器,方可支援Seamless Switch™無縫切換、電視牆和POH功能。
*** VM3404H每埠最高可提供48 VDC, 15.4W的電源,總電源輸出最高可達35W,請確保連接到VM3404H的設備之總耗電量勿超出此安全範圍。
視訊輸入 | |
介面 | 4 x HDMI Type A 母頭 (黑色) |
阻抗 | 100 Ω |
最大距離 | 1.8 m |
視訊輸出 | |
介面 | 4 x HDMI Type A 母頭 (黑色); 4 x RJ-45 母頭 |
阻抗 | 100 Ω |
最大距離 | HDMI:最長 15 m HDBaseT (Class B):4K 最長 35 m (Cat 5e/6) / 40 m (Cat 6a); 1080p@60公尺(Cat 5e/6) / 70公尺(Cat 6a) |
視訊 | |
最大資料傳輸速率 | 10.2 Gbps (每通道3.4 Gbps) |
最大像素時脈 | 340 MHz |
規範 | HDMI (3D、色深、4K); HDCP 1.4 相容 消費性電子控制 (CEC) HDBaseT 相容 |
最大解析度 | 最大 4096 x 2160 / 3840 x 2160 @ 60Hz (4:2:0); 4096 x 2160 / 3840 x 2160 @ 30Hz (4:4:4) |
最大距離 | 最長 70 m |
控制 | |
RS-232 | 連接介面:1 x DB-9 母頭 (黑色) 鮑率及通訊協定: 鮑率:19200,資料位元:8,停止位元:1,同位元:無,流量控制:無 |
IR 通道 | 4 x Mini Stereo Jack 母頭 (黑色); 30~60 KHz 全範圍傳輸 |
乙太網路 | 1 x RJ-45 母頭 |
EDID 設定 | EDID 模式:預設值 / 連接埠 1 / 重混 / 自訂 |
連接介面 | |
電源 | 1 x 3 針腳交流電源插座 |
電源 | |
輸入額定值 | 100-240 VAC; 50-60 Hz; 1.0A |
耗電量 | AC110V:62W:291BTU AC220V:60.6W:284BTU |
作業環境 | |
操作溫度 | 0 - 50°C |
儲存溫度 | -20 - 60°C |
溼度 | 0–80% RH, 無凝結 |
機體屬性 | |
外殼材質 | 金屬 |
重量 g (公克), kg (公斤), lb(英磅) | 5.62 kg ( 12.38 lb ) |
尺寸 - 長 x 寬 x 高 cm (公分), in. (英吋) | 43.24 x 38.23 x 4.40 cm (17.02 x 15.05 x 1.73 in.) |
每箱入數 | 1 件 |
附註 | 對於部分上機架機種,規格表中尺寸 (長 x 寬 x 高) 亦代表 (寬 x 深 x 高) |
韌體
描述 | 版本 | 發布日期 | 檔案名稱 |
Firmware Upgrade | v3.4.338 | 2019-12-30 | vm3404h_v3.4.338.zip |
Firmware Upgrade | v3.4.334 | 2019-07-18 | vm3404h_v3.4.334.zip |
Firmware Upgrade | v2.2.214 | 2018-06-25 | vm3404h_v2.2.214.zip |
Firmware Upgrade | v2.2.213 | 2018-06-06 | vm3404h_v2.2.213.zip |
Firmware Upgrade | v2.1.203 | 2017-03-28 | vm3404h_v2.1.203.zip |
Firmware Upgrade | v2.0.198 | 2016-11-24 | vm3404h_v2.0.198.zip |
Firmware Upgrade | v1.0.063 | 2015-11-11 | vm3404h_v1.0.063.zip |
