HDMI HDBaseT 接收器內建音訊輸出 (4K@100公尺) (HDBaseT Class A)

全新
VE2812R
  • 透過一條Cat 5e/6/6a 或ATEN 2L-2910 Cat 6 線材可傳送 HDMI 4K 訊號達100 公尺,並支援HDBaseT Long Reach模式,能夠延伸HDMI 訊號達150 公尺、解析度可達1080p
  • 支援HDMI音訊分離(audio de-embedding)功能, 可將音訊分離輸出至Coaxial 或 Stereo介面
  • HDMI 1.4 (3D, 色深, 4K); 符合HDCP 2.2 規範
  • 可手動切換3種音訊EDID: AUTO, 2ch 與 5.1ch
4K
HDBaseT
HDMI
ROHS
Weee

VE2812R為一款內建音訊獨立輸出功能的HDMI HDBaseT接收器,整合 HDBaseT™技術,透過一條Cat5e/6/6a或ATEN 2L-2910 Cat 6線材,可延伸4K HDMI訊號長達100公尺,是遠端連接設備的最佳解決方案。在HDBaseT Long Reach(長距離)模式下,VE2812R能夠延伸HDMI訊號達150公尺、解析度可達1080p。

VE2812R支援音訊獨立輸出,可擷取HDMI訊號來源中的聲音訊號,並將其轉換成Coaxial S/PDIF或立體聲音訊,輸出至獨立的音訊系統中播放。VE2812R支援HDMI 1.4 (3D, 色深, 4K),並符合HDCP 2.2規範,能輸出高品質、無壓縮的HDMI訊號。

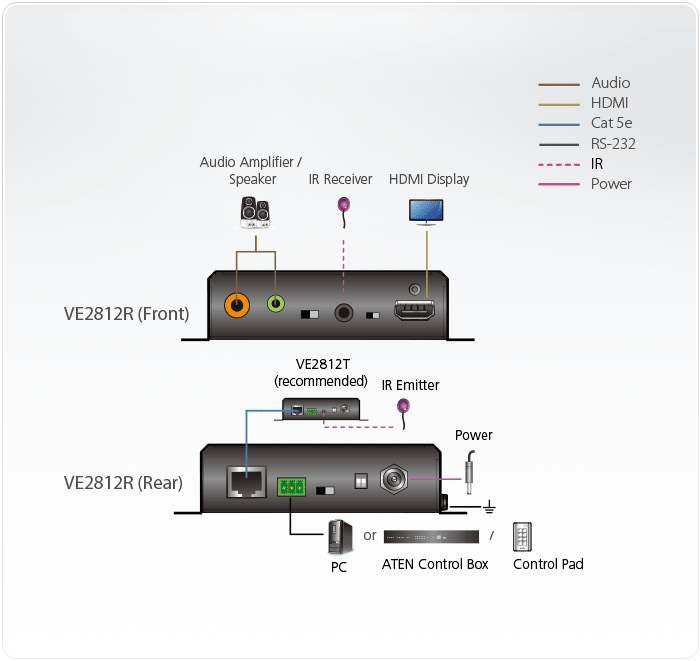

VE2812R建議搭配VE2812T使用。VE2812R支援IR與RS-232控制訊號傳輸,能接收來自VE2812T之訊號。且使用者可透過模式切換,以RS-232指令遠端控制VE2812T。此解決方案適合部署在會議室、數位教室或任何需要更高視訊解析度的環境配置。

包裝明細

  • 1x VE2812R HDMI HDBaseT 接收器具備音訊獨立輸出功能
  • 1x RS-232端子台
  • 4x 腳墊
  • 1x 電源變壓器
  • 1x 使用說明
  • 高畫質視訊解析度 :
    • 透過一條Cat 5e/6/6a或ATEN 2L-2910 Cat 6線材,可傳輸4K HDMI訊號達100公尺
    • HDBaseT Long Reach(長距離)模式,透過一條Cat 5e/6線材可傳輸1080p訊號達150公尺
  • HDMI 1.4 (3D, 色深, 4K);符合HDCP 2.2規範
  • 支援音訊EDID切換 (2ch、5.1ch與AUTO)
  • 內建音訊獨立輸出功能 (Audio De-Embedding) - 援HDMI音訊擷取,並將其轉換成Coaxial S/PDIF、立體聲音訊輸出
  • 支援RS-232序列命令控制切換—提供Command與Bypass兩種模式,以滿足不同應用情境之需求
  • 支援雙向IR訊號傳輸 - 透過單一IR連接埠可雙向傳輸,IR傳輸單次僅供單向傳輸
  • 支援韌體更新
  • 內建8KV/15KV ESD靜電保護
  • 隨插即用
  • 可安裝於機架 - 搭配VE-RMK1U視訊延長器機架安裝套件
視訊輸出
介面1 x HDMI Type A 母頭 (黑)
阻抗100 Ώ
視訊
最大資料傳輸速率10.2Gbps (3.4Gbps 每通道)
最大像素時脈340 MHz
規範HDMI (3D, 色深, 4K)
HDCP 相容
消費性電子控制 (CEC)
最大解析度*支援 4K:
4096 x 2160 / 3840 x 2160 @ 60Hz (4:2:0);
4096 x 2160 / 3840 x 2160 @ 30Hz (4:4:4)
最大解析度 / 距離高達 4K@70 公尺 (Cat 5e/6) / 100公尺 (Cat 6a/ATEN 2L-2910 Cat6); 1080p@100公尺 (Cat 5e/6/6a)
音源
輸出1 x HDMI Type A 母頭 (黑)
1 x 迷你立體聲插孔 母頭 (綠)
1 x SPDIF Coaxial 母頭 (橘)
連接介面
設備至設備1 x RJ45 母頭
電源1 x DC 插孔 (黑) 具鎖附功能
控制
RS-232連接介面: 1 x 3 孔端子台; 形式: DTE
傳輸速率: 19200, 資料位元:8,
停止位元: 1, 無同位檢查及流量控
IR1 x 迷你立體聲插孔母頭 (黑)
耗電量DC5V:4.98W:43BTU
開關
HDMI 靜音1 x 滑動開關 - HDMI Audio ON/OFF
音訊 EDID 選擇1 x 滑動開關 - 音訊輸出格式選擇: 2ch / 5.1ch / AUTO
模式選擇1 x 滑動開關 - RS-232 Bypass 或 Command 模式選擇
Long Reach 模式切換1 x 滑動開關 - Long Reach 模式 ON/OFF
韌體更新1 x 滑動開關 - Firmware Upgrade 模式 ON/OFF
作業環境
操作溫度0 - 40°C
儲存溫度-20 - 60°C
溼度0 - 80% RH, 無凝結
機體屬性
外殼材質金屬
重量0.46 kg ( 1.01 lb )
含耳片尺寸 (長 x 寬 x 高)14.53 x 12.30 x 3.00 cm
(5.72 x 4.84 x 1.18 in.)
不含耳片尺寸 (長 x 寬 x 高)13.60 x 10.10 x 2.90 cm
(5.35 x 3.98 x 1.14 in.)
附註對於部分上機架機種,規格表中尺寸 (長 x 寬 x 高) 亦代表 (寬 x 深 x 高)
