HDMI HDBaseT-Lite 視訊延長器附POH功能(4K@40公尺) (HDBaseT Class B)


VE802
  • HDBaseT技術 – 延伸HDMI訊號來源設備與顯示設備間的距離僅需透過一條Cat 5e/6/6a線材
  • POH (Power over HDBaseT) – 使用一條Cat 5e/6/6a線材可將電源從傳送器傳送電源至接收器
  • 雙向的RS-232通道 - 可連接序列終端機或序列裝置,例如觸控式螢幕與條碼掃描器
  • 雙向的IR通道 – IR傳輸一次僅供單向傳輸
HDBaseT
HDMI
ROHS
Weee

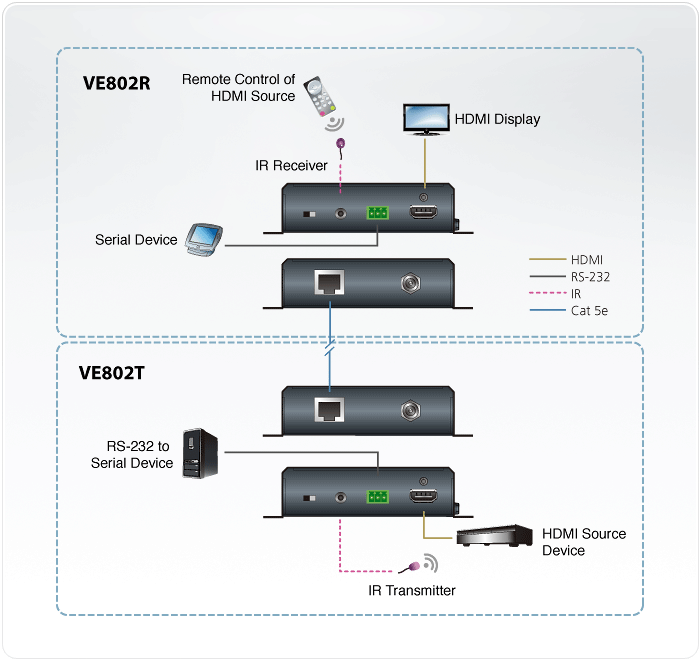

VE802為一款HDMI HDBaseT-Lite的訊號延長器,透過一條Cat 5e/6/6a線材能延伸HDBaseT訊號長達70公尺。VE802支援RS-232 和IR訊號傳輸,可控制HDMI來源端裝置從遠端裝置(VE802R) 存取至近端裝置(VE802T)的HDMI顯示端裝置。 VE802的Power over HDBaseT (POH)功能使用一條Cat 5e/6/6a線材能將電源傳送 至接收端無須額外的電源變壓器。VE802相容於HDMI(3D,色深, 4k)和HDCP。適用於數位娛樂中心或任何安裝架構中需要更高 視訊解析度的環境。

包裝明細

  • 1x VE802T/R HDMI HDBaseT-Lite訊號延長器搭配POH功能
  • 1x 電源變壓器 (VE802T)
  • 1x IR發送器
  • 1x IR接收器
  • 2x 端子台
  • 1x 使用說明
  • HDBaseT技術 – 延伸HDMI訊號來源設備與顯示設備間的距離僅需透過一條Cat 5e/6/6a線材
  • 高清視訊解析度 – 4K @35 公尺 (Cat 5e/6) / 40 公尺(Cat 6a/ATEN 2L-2910 Cat6 線材)
  • HDBaseT抗干擾能力 - HDBaseT技術可在傳輸高品質影像時提供較好的抗干擾能力
  • POH (Power over HDBaseT) – 使用一條Cat 5e/6/6a線材可將電源從傳送器傳送電源至接收器
  • 雙向的RS-232通道 - 可連接序列終端機或序列裝置,例如觸控式螢幕與條碼掃描器
  • 雙向的IR通道 – IR傳輸一次僅供單向傳輸
  • 鎖附型機架式設計
FunctionVE802RVE802T
視訊輸入
介面N/A1 x HDMI Type A母頭 (黑)
阻抗N/A100 Ώ
最大距離N/A1.8公尺
視訊輸出
介面1 x HDMI Type A母頭 (黑)N/A
阻抗100 ΏN/A
視訊
最大資料傳輸速率10.2Gbps (3.4Gbps 每通道)10.2Gbps (3.4Gbps 每通道)
最大像素時脈340 MHz340 MHz
規範HDMI (3D, 色深 Color, 4K)
相容於HDCP規格
消費性電子控制 (CEC)
HDMI (3D, 色深 Color, 4K)
相容於HDCP規格
消費性電子控制 (CEC)
最大解析度 / 距離最高 4K@35m (Cat 5e/6) / 40m (Cat 6a/ATEN 2L-2910 Cat6);
1080p@60m (Cat 5e/6) / 70m (Cat 6a/ATEN 2L-2910 Cat6)

*支援4K:
4096 x 2160 / 3840 x 2160 @ 60Hz (4:2:0);
4096 x 2160 / 3840 x 2160 @ 30Hz (4:4:4)
最高 4K@35m (Cat 5e/6) / 40m (Cat 6a/ATEN 2L-2910 Cat6); 1080p@60m (Cat 5e/6) / 70m (Cat 6a/ATEN 2L-2910 Cat6)

*支援4K:
4096 x 2160 / 3840 x 2160 @ 60Hz (4:2:0);
4096 x 2160 / 3840 x 2160 @ 30Hz (4:4:4)
音源
輸入N/A1 x HDMI Type A 母頭 (黑)
輸出1 x HDMI Type A 母頭 (黑)N/A
控制
RS-232連接介面:1 x 端子台,3 極
鮑率:19200,資料位元:8,
停止位元:1,無同位元及流量控制
連接介面:1 x 端子台,3 極
鮑率:19200,資料位元:8,
停止位元:1,無同位元及流量控制
IR1 x Mini Stereo Jack 母頭 (黑色)1 x Mini Stereo Jack 母頭 (黑色)
連接介面
電源1 x DC 帶鎖電源插座 (黑色)1 x DC 帶鎖電源插座 (黑色)
設備至設備1 x RJ-45 母頭1 x RJ-45 母頭
耗電量DC5V:4.37W:20BTUDC5V:12.28W:58BTU
作業環境
操作溫度0 - 50°C0 - 50°C
儲存溫度-20 - 60°C-20 - 60°C
溼度0 - 80% RH, 無凝結0 - 80% RH, 無凝結
機體屬性
外殼材質金屬金屬
重量0.46 kg ( 1.01 lb )0.44 kg ( 0.97 lb )
含耳片尺寸 (長 x 寬 x 高)14.04 x 12.30 x 3.00 cm
(5.53 x 4.84 x 1.18 in.)
14.04 x 12.30 x 3.00 cm
(5.53 x 4.84 x 1.18 in.)
不含耳片尺寸 (長 x 寬 x 高)13.60 x 10.10 x 2.90 cm
(5.35 x 3.98 x 1.14 in.)
13.60 x 10.10 x 2.90 cm
(5.35 x 3.98 x 1.14 in.)
附註對於部分上機架機種,規格表中尺寸 (長 x 寬 x 高) 亦代表 (寬 x 深 x 高)
