HDMI HDBaseT-Lite 接收器附升頻器功能 (1080p@70公尺) (HDBaseT Class B)


VE805R
  • 升頻器 –整合各視訊來源至顯視器最佳解析度,可避免黑畫面*
  • 電視牆–透過直覺式Web GUI,輕鬆客製化電視牆螢幕配置設定**
  • 無縫切換™ –趨近零秒切換提供了連續訊號源、即時切換和穩定的訊號傳**
  • 透過一條Cat 5e/6/6a線材,延伸HDMI、RS-232、IR訊號達70 公尺
HDBaseT
HDMI
ROHS
Weee

VE805R HDMI HDBaseT-Lite接收器搭配升頻器功能,搭配ATEN HDMI HDBaseT產品可透過單條Cat 5e/6a線材延伸HDMI 顯示端裝置高達60公尺。

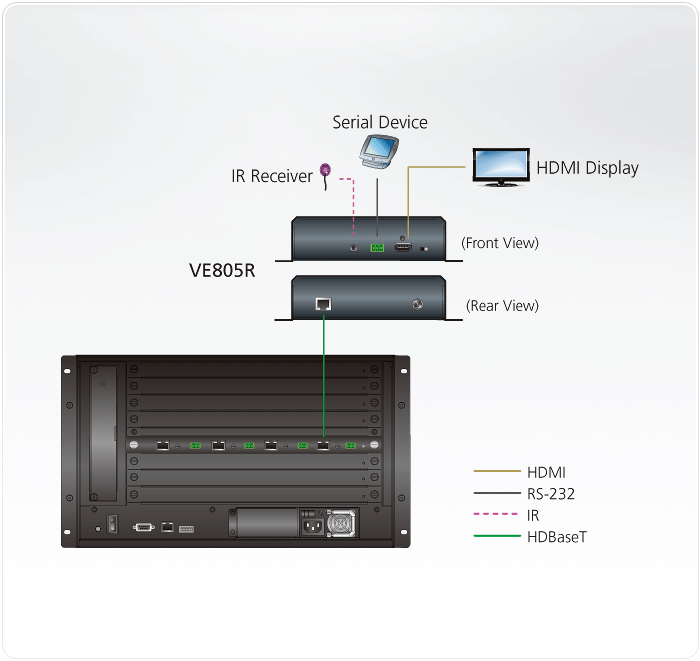

VE805R內建升頻器,可支援縮放不同解析度的螢幕,透過搭配ATEN VM8514 HDBaseT輸出板卡,可支援電視牆及無縫切換技術。除此之外,VE805R支援RS-232和IR訊號傳輸,可控制HDMI來源端裝置從遠端裝置存取至近端裝置的HDMI顯示端裝置,或從近端裝置存取至遠端,用於來源端或顯示端裝置的雙向控制。

包裝明細

  • 1x VE805R HDMI HDBaseT-Lite訊號接收器搭配升頻器功能
  • 1x 電源變壓器
  • 1x IR發送器
  • 1x IR接收器
  • 1x 端子台
  • 1x 使用說明
  • 透過一條Cat 5e/6/6a線材,延伸HDMI、RS-232、IR訊號達70 公尺
  • HDMI (3D, 色深) ; 符合HDCP 1.4 規範
  • 高畫質視訊解析度–1080p@60公尺 (Cat 5e/6); 70公尺(Cat 6a)
  • 升頻器 –整合各視訊來源至顯視器最佳解析度,可避免黑畫面*
  • 電視牆–透過直覺式Web GUI,輕鬆客製化電視牆螢幕配置設定**
  • 無縫切換™ –趨近零秒切換提供了連續訊號源、即時切換和穩定的訊號傳**
  • HDBaseT抗干擾能力–HDBaseT 技術可於傳輸高品質影像時提供較好的抗干擾能力
  • 雙向RS-232通道–可連接序列終端機或序列裝置,例如觸控式螢幕與條碼掃描器
  • 雙向的IR通道–一次處理一個方向的 IR 傳輸***
  • 可執行韌體升級
  • 內建 8KV/15KV ESD 靜電保護
  • 隨插即用
  • 可機架式安裝
    備註:
    1. 在您使用無縫切換™ 或電視牆功能時,若發生畫面超出螢幕顯示範圍的狀況時,請調整顯視器的顯示設定
    2. VE805R搭配ATEN HDBaseT矩陣式影音切換器可支援無縫切換與電視牆功能。請參閱下列相容性產品列表,以了解多詳細資訊
    3. 支援全頻IR訊號30KHz至56KHz.
視訊輸入
介面1 x RJ-45 母頭 (銀色)
阻抗100 Ώ
視訊輸出
介面1 x HDMI Type A 母頭 (黑色)
阻抗100 Ώ
視訊
最大資料傳輸速率6.75 Gpbs (2.25 Gbps 每通道)
最大像素時脈225 MHz
規範HDMI (3D、深色)
HDCP 1.4 相容
HDBaseT 相容
最大解析度 / 距離最大 1080p @60m (Cat 5e/6); 70m (Cat 6a)
控制
RS-2321 x 繫緊螺絲 連接器,3 極
IR1 x Mini Stereo Jack 母頭 (黑色)
連接介面
電源1 x DC電源插座 (銀色)
耗電量DC5V:8.36W:39BTU
作業環境
操作溫度0 - 50°C
儲存溫度-20 - 60°C
溼度0–80% RH, 無凝結
機體屬性
外殼材質金屬
重量0.81 kg ( 1.78 lb )
尺寸 (長 x 寬 x 高)17.74 x 16.92 x 4.20 cm
(6.98 x 6.66 x 1.65 in.)
附註對於部分上機架機種,規格表中尺寸 (長 x 寬 x 高) 亦代表 (寬 x 深 x 高)



描述版本發布日期檔案名稱
Firmware Upgradev2.2.211 ve805r_v2.2.211_exe.zip
Firmware Upgradev2.2.211 ve805r_v2.2.211_fw.zip
Firmware Upgradev2.1.202 ve805r_v2.1.202.fw
Firmware Upgradev2.1.202 ve805r_v2.1.202.zip
Firmware UpgradeV2.0.199 ve805r_v2.0.199.zip
Firmware UpgradeV2.0.199 ve805r_v2.0.199.fw
Firmware UpgradeV1.1.103 ve805r_v1.1.103.zip
Firmware Upgradev1.0.066 ve805r_v1.0.066.zip
