4K HDMI HDBaseT 接收器搭配升頻器功能 (4K@100公尺) (HDBaseT Class A)


VE816R
  • 透過一條Cat 5e/6/6a 或 ATEN 2L-2910 Cat 6 線材,延伸HDMI、RS-232、IR 訊號達100 公尺
  • 電視牆– 透過直覺式Web GUI,輕鬆客製化電視牆螢幕配置設定**
  • 升頻器 – 整合各視訊來源至顯視器最佳解析度,可避免黑畫面*
  • 4K 最遠距離可傳100公尺
4K
HDBaseT
HDMI
ROHS
Weee

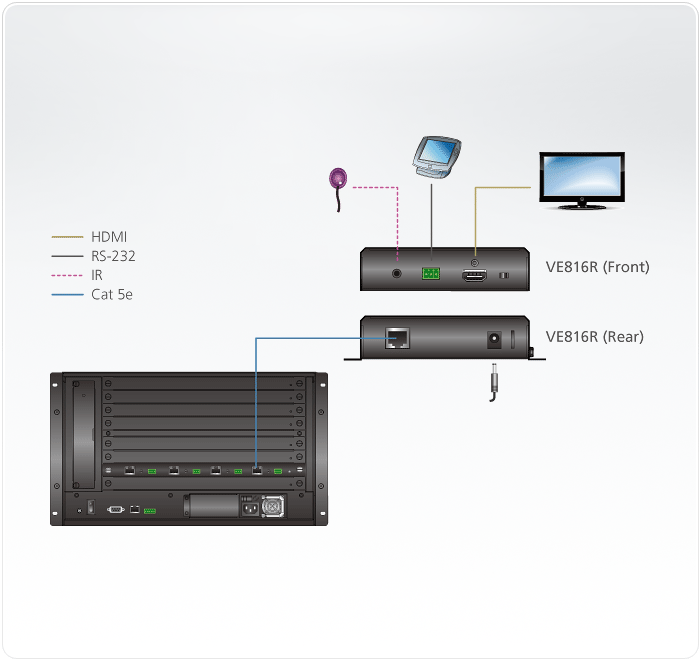

VE816R 4K HDMI HDBaseT 接收器搭配升頻器功能,可與數款ATEN HDBaseT 矩陣切換器搭配使用,透過單條Cat 5e/6/6a 或ATEN 2L-2910 Cat6 線材延伸4K HDMI 訊號達100 公尺。此外,VE816R 的內建升頻器,可整合各視訊源至最佳解析度,以確保顯示裝置輸出高畫質視訊。

VE816R 支援雙向RS-232 和IR 訊號直通傳輸,讓使用者可輕鬆由遠端控制相容產品。搭配ATENHDBaseT 矩陣切換器使用時,VE816R 具備ATEN 特有的Frame Sync 和線材測試小幫手的功能,確保影像顯示的流暢度並協助驗證線材品質。

此外,當VE816R 搭配ATEN HDMI HDBaseT-Lite 矩陣切換器或搭載HDBaseT 輸出板卡的模組化矩陣切換器使用時,可支援無縫切換技術及電視牆功能,提供使用者一個前所未有的影音體驗。

包裝明細

  • 1x VE816R 接收器搭配升頻器功能
  • 1x IR 傳送器
  • 1x IR 接收器
  • 1x 端子台
  • 1x 電源變壓器
  • 1x 使用說明
  • 透過一條Cat 5e/6/6a 或 ATEN 2L-2910 Cat 6 線材,延伸HDMI、RS-232、IR 訊號達100 公尺
  • HDCP 2.2 相容
  • 高畫質視訊解析度:
    •  4K 最遠距離可傳 100 公尺
    •  1080p 最遠距離可傳 150 公尺
  • 支援HDBaseT 長距離模式– 可透過RS-232 指令啟動,最遠傳輸距離可達150 公尺、解析度1080p
  • 升頻器 – 整合各視訊來源至顯視器最佳解析度,可避免黑畫面*
  • 電視牆– 透過直覺式Web GUI,輕鬆客製化電視牆螢幕配置設定**
  • 無縫切換™ – 趨近零秒切換提供了連續訊號源、即時切換和穩定的訊號傳輸**
  • HDBaseT 抗干擾能力–HDBaseT 技術可於傳輸高品質影像時提供較好的抗干擾能力
  • 雙向RS-232 通道– 可連接序列終端機或序列裝置,例如觸控式螢幕與條碼掃描器
  • 雙向的IR 通道– 一次處理一個方向的 IR 傳輸***
  • 線材測試小幫手 – 透過訊號顯示,以測試VE816R 和HDBaseT 矩陣切換器之間連接的Cat 線材品質
  • FrameSync – 同步來源端影格率和升頻器輸出影格率,以避免畫面撕裂
  • 可遠端執行韌體升級
  • 內建 8KV/15KV ESD 靜電保護
  • 隨插即用 – 無需安裝任何軟體
  • 可機架式安裝

    注意:
    1. 在您使用無縫切換™ 或電視牆功能時,若發生畫面超出螢幕顯示範圍的狀況時,請調整顯視器的顯示設定
    2. VE816R 搭配ATEN HDBaseT 矩陣式影音切換器可支援無縫切換與電視牆功能。請參閱下列相容性產品列表,以了解多詳細資訊
    3. 支援全頻IR 訊號30KHz 至56KHz
視訊輸出
介面1 x RJ-45 母頭 (銀)
阻抗100 Ώ
最大距離高達 10 公尺
視訊
最大資料傳輸速率10.2 Gbps (3.40 Gbps 每通道)
最大像素時脈340 MHz
規範HDMI (3D, 4K, 色深)
HDCP 2.2 相容
HDBaseT 相容
最大解析度 / 距離Up to 4K@70 公尺 (Cat 5e/6) / 100m (Cat 6a/ATEN 2L-2910 Cat6);
1080p@100 公尺 (Cat 5e/6/6a)
* 支援4K:
4096 x 2160 / 3840 x 2160 @ 60Hz (4:2:0);
4096 x 2160 / 3840 x 2160 @ 30Hz (4:4:4)
連接介面
設備至設備1 x RJ-45 母頭
電源1 x DC 插孔 (銀)
控制
IR 通道1 x 迷你立體聲插孔 母頭 (黑)
RS-232 通道1 x 3 孔端子台 (綠)
開關
韌體更新1 x 滑動開關– 開/ 關
耗電量DC5V:9.09W:28BTU
作業環境
操作溫度0 - 40°C
儲存溫度-20 - 60°C
溼度0 - 80% RH, 無凝結
機體屬性
外殼材質金屬
重量0.67 kg ( 1.48 lb )
含耳片尺寸 (長 x 寬 x 高)16.80 x 14.69 x 3.00 cm
(6.61 x 5.78 x 1.18 in.)
不含耳片尺寸 (長 x 寬 x 高)16.60 x 12.49 x 2.90 cm
(6.54 x 4.92 x 1.14 in.)
每箱入數5 pcs
附註對於部分上機架機種,規格表中尺寸 (長 x 寬 x 高) 亦代表 (寬 x 深 x 高)
