Slim DisplayPort 單螢幕 KVM over IP 訊號延長器 (傳送裝置)
KE9900ST
- 進階的影像處理器提供高達 1920 x 1200 @ 60Hz 的無損壓縮與低視訊延遲傳輸能力; 支援 DP 1.2 及 HDCP 1.3
- 彈性連結-點對點及矩陣串接,多螢幕及電視牆應用
- 薄形設計,輕巧,好安裝
- 「推」「拉」功能,一鍵立即分享電視牆畫面
KE9900ST Slim DisplayPort KVM over IP 訊號延長器為一組體積輕巧、價格實惠、以 IP 為主的高性能傳送裝置,可與任何KE 系列* 的接收裝置搭配使用,方便使用者依據預算選擇最具成本效益的解決方案。KE 系列*訊號延長器可透過內部網路從遠端 USB 控制端存取電腦系統,使用者可將電腦放置在與工作站隔離、安全且溫控的環境。
KE9900ST 支援來自電腦的DisplayPort 視訊輸入,與其搭配使用的KE 系列接收裝置則可支援DisplayPort、DVI 或HDMI 螢幕輸出,提供視訊解析度最高達 1920 x 1200 以及無損壓縮與低視訊延遲的傳輸能力。該訊號延長器亦支援 RS-232 序列命令控制。此外,除了DC 電源插孔外,KE9900ST 傳送裝置亦配備一組額外的DC 接地端子,使安裝更為便利。

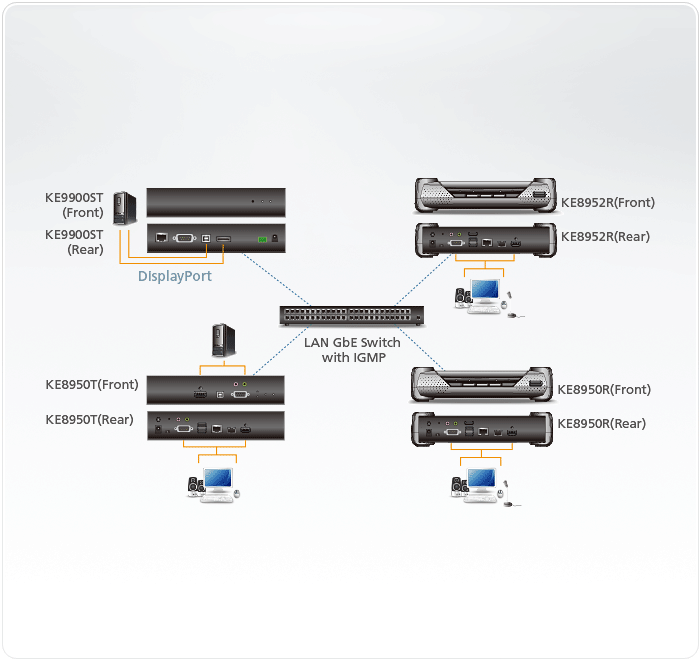

KE9900ST 可安裝於桌面、固定於牆上、或是透過其節省空間的 0U 機架安裝設計設置於機架後方,此外,KE9900ST 可支援各種不同方式的配置以滿足不同的工作環境,如單點對單點、單點對多點、多點對單點,或與 KE Matrix 管理軟體(CCKM)結合,以多點對多點的配置方式整合為一個 KVM over IP Matrix(矩陣模式)系統,可針對不同的工作環境進行彈性化的佈線安裝。
KE 訊號延長器提供多種配置方式,例如自 KE Matrix 管理軟體或 RS-232/Telnet 文字選單。全新安全性功能亦提供額外的保護,例如支援用於安全影像/鍵盤/滑鼠/USB 資料傳輸的 AES 加密技術,而 RADIUS/LDAP/AD 或遠端使用者認證也為連線安全性提供了加強的保護。
透過 KE Matrix 管理軟體(CCKM)管理 KE 訊號延長器,使用者能享有更多進階功能,例如無邊界切換、快速切換、電視牆配置、多螢幕設定、影像檔案排程等等,其它功能還包括有自動偵測相同子網路上所有 KE 系列訊號延長器,以達到快速安裝或配置的目的;提供使用者名稱/密碼認證及授權。若欲知更多功能介紹,請造訪CCKM 產品網頁。
無論使用者想配置、監控、管理、控制或延伸電腦系統存取,KVM over IP 矩陣式系統可適用於多樣化的工作環境及不同的電腦工作站設定,並可提供完整解決方案給需要矩陣化延長配置系統的任何產業,如廣播系統、控制中心、多媒體影音、製造工業等應用。
* 請造訪www.aten.com以取得完整的KE 系列訊號延長器清單。
包裝明細
- 1x Slim DisplayPort 單螢幕 KVM over IP 訊號延長器 (傳送裝置)
- 1x DisplayPort 連接線 (2公尺/6.56英呎)
- 1x USB 2.0 Type-A 轉 Type-B 連接線 (1.8公尺/6英呎)
- 1x 電源變壓器
- 1x 機架安裝配件
- 1x 使用說明
- 硬體
- 進階的影像處理器提供高達 1920 x 1200 @ 60Hz; 24-bit 色深的無損壓縮與低視訊延遲傳輸能力
- 支援 640 x 480 至 1920 x 1200 的標準 DisplayPort 視訊解析度
- 支援 DP 1.2 及 HDCP 1.3
- 自動MDIX - 自動偵測連接線類型
- 內建 8KV/15KV ESD 保護和 1KV 突波保護
- 體積輕巧且無風扇設計可實現節能的安靜操作
- 可透過 Gigabit Ethernet(GbE)連接埠連網
- 可安裝於機架*及壁掛
- 安裝選擇:
- VE-RMK 1U 訊號延長器機架安裝套件*
附註:
* 如需VE-RMK 1U 訊號延長器機架安裝套件的相關資訊,請參閱 www.aten.com
- 管理
- EDID Expert ™ — 可選擇最佳化的 EDID 設定模式,避免使用不同螢幕時所造成的影像相容性問題
- 影像壓縮等級選項功能 — 使用者可調整影像品質(提升或降低)以取得適當的網路頻寬
- 支援命令列介面(CLI)- 管理者可透過 RS-232 或 Telnet 連線,鍵入指令以控管所有 KE 裝置
- RS-232 序列連接埠 — 使用者可連線至序列終端機進行text menu、CLI、或配置設定觸控螢幕和條碼掃描器之類的序列裝置
- 相容於所有 KE 系列裝置
- 安全性
- 專用的區域網路連接埠直接連接 KE 裝置,可與外部企業網路隔離
- 安全資料傳輸 - 支援 AES 加密技術,強化影像 / 鍵盤 / 滑鼠 / 資料的傳輸安全性
- 支援業界標準 TLS 資料加密協定以確保自瀏覽器登入的安全性
- 虛擬媒體
- 虛擬媒體功能可加強資料傳輸性能,管理人員可從遠端輕鬆地執行檔案傳輸、作業系統修補、軟體安裝以及問題 診斷測試
- 支援 USB 2.0 DVD / CD 光碟機、USB 巨量儲存設備、電腦硬碟及 ISO 影像
- 支援智慧卡及 CAC Reader
- 進階功能**
- 彈性連線方式 - 運用多台訊號延長器進行矩陣型配置連線,達到多螢幕安裝及電視牆等應用
- 推拉共享內容(Push and Pull)- 僅需一次點擊(滑鼠)即可共享內容
- 快速切換功能(Fast Switching)- 可於接收端(Rx)顯示器上快速切換不同的傳送端(Tx)影像解析度,0.3 秒內即可完成切換
- 無邊界切換(Boundless Switching)- 只須將滑鼠游標移至螢幕邊界並超過邊界範圍後,即可於不同接收端(Rx) 間切換操作
- 強大的電視牆功能 - 可於每組視圖配置多組電視牆最高達 8 x 8 拼接(至多 64 台顯示器)
- 先進的排程功能 - 可預設連線時間及日期,提升效率並節省成本
- 虛擬傳送端(Virtual Transmitter)- 可獨立串流傳輸不同傳送端的影像、音訊、USB、及序列來源檔案
- 支援內部與外部驗證 - 外部驗證支援 LDAP、Active Directory、RADIUS、及TACACS+
- 先進的使用者授權設定功能 - 管理人員可於傳送端(Tx)裝置設定四組允許權限存取模式,以利不同使用者間協同合作或避免互相干擾
- 可根據不同使用者及群組,設定不同的 KE 裝置存取及控管權限
- 最多可將四組 KE 傳送端設定為影像群組,以支援多螢幕應用
附註:
** 須透過 KE Matrix 管理軟體(CCKM)管理 KE 裝置,方可支援表列的進階功能
- 建議的網路交換器
- 以下為通過ATEN壓力測試,適用於KE系列訊號延長器的網路交換器,透過網路能分別以1920 x 1200 @60Hz (KE69 系列) 或 3840 x 2160 @30Hz (KE89 系列)解析度、24bit 色深、60 frames per second的影像更新率傳輸資料。
•Cisco Catalyst 2960X/Catalyst 2960XR/Catalyst 3750
•HP Procurve 2920
•H3C S5120
•Huawei S5700
•DLink DGS-1510
以下FAQ連結提供如何挑選網路交換器的方式, 以及客戶實際安裝使用後, 反饋給ATEN客服單位的網路交換器資訊
https://eservice.aten.com/eServiceCx/Common/FAQ/view.do?id=6276
- 以下為通過ATEN壓力測試,適用於KE系列訊號延長器的網路交換器,透過網路能分別以1920 x 1200 @60Hz (KE69 系列) 或 3840 x 2160 @30Hz (KE89 系列)解析度、24bit 色深、60 frames per second的影像更新率傳輸資料。
連接介面 | |
KVM 埠 | 1 x USB Type B母頭 (白) 1 x DisplayPort母頭 (黑) 1 x DB-9母頭 (黑) |
電源 | 1 x DC Jack (黑) 1 x 3-Pole接地端子接頭 (綠) |
LAN 埠 | 1 x RJ-45 (黑) |
開關 | |
重置 | 1 x 内嵌式按鍵 |
LED 指示燈 | |
10/100/1000 Mbps | 1 (10: 橘 / 100: 橘 & 綠 / 1000: 綠) |
電源 | 1 (藍) |
模擬功能 | |
鍵盤 / 滑鼠 | USB |
耗電量 | DC5V:4.75W:22BTU POE:6.97W:33BTU |
視訊解析度 | 最高達 1920 x 1200 @ 60Hz |
作業環境 | |
操作溫度 | 0–50°C |
儲存溫度 | -20–60°C |
溼度 | 0–95% RH, 無凝結 |
機體屬性 | |
外殼材質 | 金屬 |
重量 g (公克), kg (公斤), lb(英磅) | 0.65 kg ( 1.43 lb ) |
尺寸 - 長 x 寬 x 高 cm (公分), in. (英吋) | 18.20 x 11.75 x 2.87 cm (7.17 x 4.63 x 1.13 in.) |
附註 | 對於部分上機架機種,規格表中尺寸 (長 x 寬 x 高) 亦代表 (寬 x 深 x 高) |
使用者指南
ke6900-ke6940-ke6900a-ke6940a-ke6900ait-ke6940ait-ke6900st-ke6910-ke6912-ke6920-ke6922-ke8950-ke8952-ke8900s-ke9900st-ke9950-ke9952-cckm_um_w_2021-01-08.pdf (19.98 MB) KVM_over_IP_Matrix_System_Implementation_Guide_20190618.pdf (866.27 KB)韌體
描述 | 版本 | 發布日期 | 檔案名稱 |
Firmware Upgrade | v1.3.123 | 2021-02-04 | ke8900st_ke9900st_v1.3.123.zip |
Firmware Upgrade | v1.2.116 | 2020-02-20 | ke8900st_ke9900st_v1.2.116.zip |
Firmware Upgrade | v1.2.115 | 2019-12-05 | ke8900st_ke9900st_v1.2.115.zip |
Firmware Upgrade | v1.2.111 | 2019-03-07 | ke8900st_ke9900st_v1.2.111.zip |
軟體與驅動程式
作業系統 | 描述 | 版本 | 發布日期 | 檔案名稱 |
IP 安裝軟體與公用程式 | ||||
IP Installer | v1.4.134 | 2018-03-22 | IPInstaller_v1.4.134.zip |
