CL3100 USB VGA LCD 控制端為一款單滑軌LCD 控制設備,採用短機身外觀設計,將18.5 吋LED背光模組技術的寬螢幕LCD 面板、鍵盤與滑鼠觸控板整合至抽拉式機體中。其短機身的設計適用於19吋及短機架深度設計的設備機櫃,尤其適合短機架。CL3100 不僅能節省寸土寸金的機房機架空間,亦可在空間有限的特殊環境中使用,例如戶外電視轉播車(outside broadcast vans;OB vans)及小型電腦控制室。

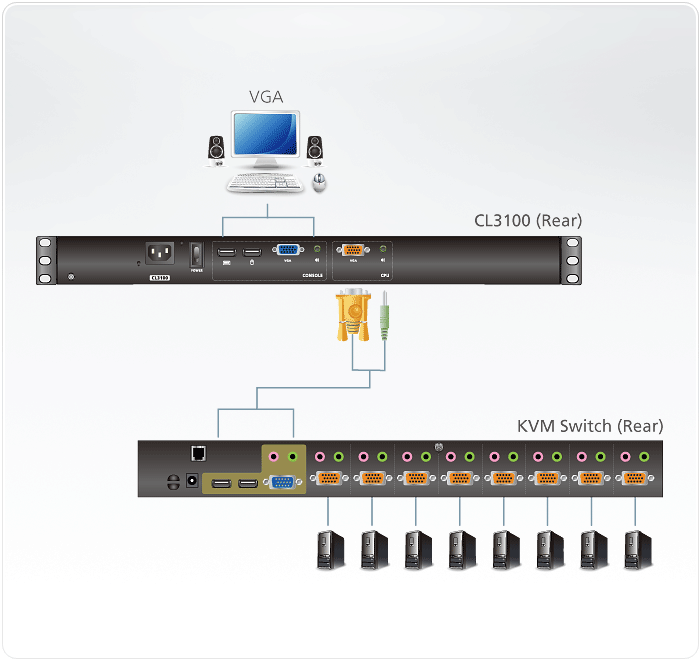

CL3100被設計為專作為VGA KVM多電腦切換器的前端控制端使用。CL3100 亦提供了額外的操作便利性,使用者可選擇一組額外連接CL3100 的控制端(螢幕、鍵盤、滑鼠)管理電腦,可透過這組外接式控制端將電腦設備管理的操作距離延長。CL3100 的機身前端具備一個額外的USB 滑鼠連接埠,並於機身後端的外接式控制端連接埠設有第二組KVM 控制端連接埠(包含USB 鍵盤/ 滑鼠及VGA介面螢幕)。同時,CL3100 也在電腦連接埠及外接式控制端連接埠各配置一個喇叭插孔,支援外接喇叭播放音訊。
由於CL3100 具備了豐富多樣化的產品功能,超越使用者對優化空間利用、彈性佈線安裝,以及操作多樣性等各方面的需求,讓CL3100 適用於現場實況轉播相關應用等媒體傳播專業領域,或是對空間利用有特殊需求的電腦控制室的所有產業。
備註:另有多款機架安裝套件可供選購。相關產品資訊請參考下方相容配件。
CL3100NX:配備 18.5" LCD 液晶螢幕支援解析度達 1366 x 768
包裝明細
- 1x CL3100 LCD KVM控制端(附標準機架安裝配件)
- 1x USB VGA KVM連接線 (VGA, USB, Audio; 1.8公尺/6英呎)
- 1x 韌體更新線材
- 1x 電源線
- 1x 使用說明
- 優化空間利用
- ATEN 獨家設計的 LED 照明燈 - 在燈光視線不佳的使用環境下操作使用,增加使用者對鍵盤及滑鼠觸控板的能見度
- 整合 18.5 吋 LED 背光模組技術的寬螢幕 LCD 液晶螢幕和KVM 控制端於單滑軌設計的機體內,略小於1U的機構設計,可輕鬆安裝於1U 高度的機架空間內
- 短機身外觀設計讓使用者便於在狹窄的空間內進行設備安裝,並且舒適地工作
- 控制端鎖定功能 - 不使用LCD 控制端時,可將其安全地推收在機架內,並且固定在原來的位置
- 選購的2-in-1U機架安裝套件(2K-0001/2K-0002/2K-0007) – 將CL3100和一款機架式KVM多電腦切換器/KVM over IP切換器共同架設在1U的機架內,利於節省空間並提供便利彈性的操作*
- 可靠性及操作多樣性
- 支援 VGA 視訊輸入介面;支援一組USB / VGA 介面的外接式控制端
- 18.5" LCD 液晶螢幕最高支援 1366 x 768 @ 60Hz 解析度畫面顯示
- 外接控制端的螢幕畫面最高可支援至 1920 x 1200 @ 60Hz 解析度
- 支援音訊(可外接喇叭)
- 機身前端額外有一個支援熱插拔的 USB 滑鼠連接埠(亦可作為 USB 週邊設備連接埠)
- 可透過鍵盤熱鍵切換選擇欲操作的控制端
- 搭配標準 105 鍵鍵盤
- 彈性安裝
- 配件附有標準機架安裝套件
- 另有多款機架安裝套件(包含簡易型機架安裝套件)可供選購*
- 毋須額外安裝軟體
- 支援韌體更新
- 支援USB 熱插拔
一人上架安裝套件簡介...
型號 | CL3100NX |
電腦連接數 | |
直接連接數 | 1 |
本地端選擇方式 | 熱鍵 |
連接介面 | |
外部控制端連接埠 | 1 x HDB-15 母頭 (藍) 2 x USB Type A 母頭 1 x 3.5mm Audio Jack 母頭 (綠) |
KVM 連接埠 | 1 x SPHD 母頭 (黃) 1 x 3.5mm Audio Jack 母頭 (綠) |
USB連接埠 | 1 x USB Type A 母頭 |
韌體更新 | 1 x 3.5mm Audio Jack 母頭 (黑) |
電源 | 1 x 3-prong AC Socket |
開關 | |
重置 | 1 x 內嵌式按鍵 |
韌體更新 | 1 x 滑動式開關 |
電源 | 1 x 翹板開關 |
LCD 電源 | 1 x 按鍵 |
LCD 調整 | 4 x 按鍵 |
LED 燈 | |
電源 | 1 x KVM 控制端 (深綠) 1 x LCD (橘) |
鎖定 | 1 x Num Lock (綠) 1 x Caps Lock (綠) 1 x Scroll Lock (綠) |
模擬功能 | |
鍵盤 / 滑鼠 | USB |
視訊 | |
輸入影像解析度 | 1920 x 1200 @ 60 Hz |
面板規格 | |
螢幕尺寸 | 18.5" TFT-LCD |
解析度 | 1366 x 768 @ 60Hz |
像素間距 | 0.3 mm x 0.3 mm |
回應時間 | 5 ms |
觀看角度 | 170° (H), 160° (V) |
對比率 | 1000 : 1 |
支援色彩 | 16.7M colors |
亮度 | 450 cd/m² |
最大輸入額定值 | 100–240 V AC, 50/60 Hz, 1 A |
耗電量 | AC110:13.8W:80BTU/h AC220:14.1W:81BTU/h 附註: ● 單位=瓦特:表示設備在沒有外部負載情況下的典型功率損耗 ● 單位= BTU/h:表示設備滿載時的功率損耗 |
作業環境 | |
操作溫度 | 0–40°C |
儲存溫度 | -20–60°C |
溼度 | 0–80% RH, 無凝結 |
機體屬性 | |
外殼材質 | 金屬 + 塑膠 |
重量 g (公克), kg (公斤), lb(英磅) | 9.07 kg ( 19.98 lb ) |
尺寸 - 長 x 寬 x 高 cm (公分), in. (英吋) | 48.06 x 47.70 x 4.28 cm (18.92 x 18.78 x 1.69 in.) |
本體尺寸 ( 長 x 寬 x 高) | 44.92 x 43.00 x 4.28 cm |
附註 | 本體尺寸不含 I/O 連接埠、把手、以及L型支架。 |
附註 | 對於部分上機架機種,規格表中尺寸 (長 x 寬 x 高) 亦代表 (寬 x 深 x 高) |
使用者指南
檔案名稱 | 發布日期 |
cl3800-cl3700-cl3100-user-manual-w.pdf (8.64 MB) | 2025-03-24 |
LCD KVM standard rack mount-installation-guide-w.pdf (448.47 KB) | 2024-11-18 |
產品外觀尺寸圖
CL3100NX-ASM-V01_WEB.pdf (128.59 KB) CL31XX-CL37XX-Series-Operating-V01.pdf (75.7 KB) CL31XX-CL37XX-Series-Operating-V02.pdf (190.8 KB)VISIO 樣板
cl3100nx_visio.vss (862 KB)韌體
描述 | 版本 | 發布日期 | 檔案名稱 |
Firmware Upgrade | v1.1.106 | 2024-04-22 | cl3100-v1.1.106.zip |
Firmware Upgrade | v1.1.105 | 2022-12-01 | cl3100_v1.1.105.zip |
Firmware Upgrade | v1.1.104 | 2022-07-04 | cl3100_v1.1.104.zip |
Firmware Upgrade | v1.1.103 | 2022-03-10 | cl3100_v1.1.103.zip |
Firmware Upgrade | v1.1.102 | 2019-06-13 | cl3100_v1.1.102.zip |
Firmware Upgrade | v1.0.062 | 2018-08-27 | cl3100_v1.0.062.zip |
