16埠PS/2-USB VGA LCD KVM多電腦切換器支援菊鏈串接以及USB週邊設備連接埠功能


CL5716
  • 獨家的LED照明燈 - 於燈光不佳的使用環境下增加鍵盤及觸控板的可視度
  • 整合具備17吋和19吋LED 背光之LCD液晶螢幕的KVM控制端於單一抽拉式機身內
  • 菊鏈串接另外31台裝置 - 單一控制端可管理高達512台伺服器(相容的KVM多電腦切換器包括ACS1208A、ACS1216A、CS1708A、CS1716A)
  • LCD模組上的USB連接埠可讓每一台電腦存取USB周邊設備*
ROHS
Weee

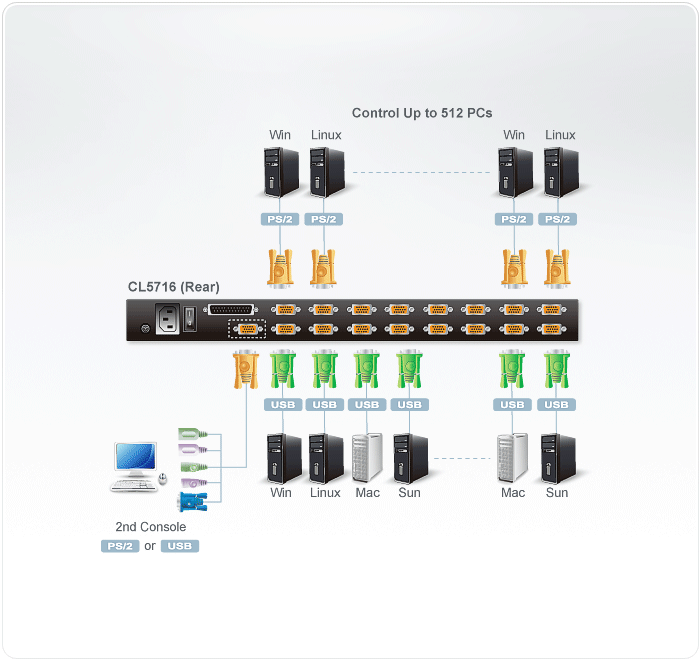

CL5716 Slideaway™ LCD KVM抽拉式多電腦切換器是一套先進的控制方案,其可透過一組PS/2或USB KVM控制端(鍵盤、螢幕及滑鼠)存取多台伺服器。一台CL5716可分別直接管理16台伺服器;透過菊鏈方式另外再串接31台KVM多電腦切換器,即可從單一控制端管理多達512台伺服器。 [ 與業務聯絡 ]

CL5716將17吋和19吋LED 背光之LCD液晶螢幕、鍵盤及滑鼠觸控板整合於一個1U的抽拉式控制端模組內,可大幅節省機架空間。

CL5716M: 為17" LCD機種
CL5716N: 為19" LCD機種
CL5716FM: 為17" LCD機種, 內建指紋辨識系統

包裝明細

  • 1x CL5716 LCD KVM多電腦切換器(附標準機架安裝配件)
  • 2x 特製KVM連接線 (VGA, USB; 1.8公尺)
  • 1x 5-in-1控制端連接線 (VGA, USB, PS/2; 27公分)
  • 1x 韌體更新線材
  • 1x 電源線 (僅限AC電源機種)
  • 1x 使用說明
  • 獨家的LED照明燈 - 於燈光不佳的使用環境下增加鍵盤及觸控板的可視度
  • 整合具備17吋和19吋LED 背光之LCD液晶螢幕的KVM控制端於單一抽拉式機身內
  • 提供兩種款式可供選擇–內建與無內建指紋辨識系統**
  • 節省空間–兩組控制端(單一匯流排)可管理16台伺服器
  • 菊鏈串接另外31台裝置 - 單一控制端可管理高達512台伺服器(相容的KVM多電腦切換器包括ACS1208A、ACS1216A、CS1708A、CS1716A)
  • 雙介面–支援配備PS/2或USB鍵盤及滑鼠的伺服器與控制端
  • LCD模組上的USB連接埠可讓每一台電腦存取USB周邊設備*
  • LCD模組可展開至115度,以提供舒適的檢視角度
  • 跨平台支援 - Windows, Linux, Mac, and Sun
  • 支援多媒體USB鍵盤 (PC、Mac及Sun)
  • PS/2及USB介面自動偵測
  • USB與PS/2鍵盤及滑鼠訊號模擬– 無論控制端是否切換到該伺服器均可確保開機無誤
  • 支援外接式USB滑鼠
  • 高視訊品質 - 解析度高達1280 x 1024 @75Hz
  • 無需安裝軟體 - 可透過前端面板按鍵、鍵盤熱鍵、及多國語言OSD螢幕選單輕鬆選擇伺服器
  • 在菊鏈串接的架構下,可自動偵測裝置機台位置並顯示於前端面板的LED上,無需手動進行DIP設定
  • 當機台順序改變時,自動重編連接埠號
  • 雙層密碼安全機制 - 唯有授權使用者才能瀏覽與控管伺服器
  • 支援1位管理員與4位使用者帳號,其擁有各自的設定資料
  • 自動掃描模式可持續監控使用者所選擇的伺服器
  • 支援廣播模式–可將鍵盤指令傳送至系統架構下的所有伺服器
  • 可透過熱鍵與OSD開啟/關閉警示音
  • 透過菊鏈串接線,同步為所有串聯的KVM多電腦切換器進行韌體更新
  • 支援多國鍵盤語言 : 英文(US), 英文(UK), 法文, 德文, 德文(瑞士), 希臘文, 匈牙利文, 義大利文, 日文, 韓文, 俄羅斯文, 西班牙文, 瑞典文, 繁體中文

    **指紋辨識讀取器可做為登入KVM切換器的另一種方式。每位使用者及管理員均可登錄1至4個指紋資料,只要透過其中任一指進行辨識即可登入


    一人上架安裝套件簡介...
FunctionCL5716MCL5716N
電腦連接數
直接連接數1616
最大512 (菊鏈串接)512 (菊鏈串接)
連接埠選擇OSD螢幕選單, 熱鍵, 按鈕OSD螢幕選單, 熱鍵, 按鈕
連接介面
外部控制端連接埠1 x SPHD-18 公頭 (黃)1 x SPHD-18 公頭 (黃)
外接滑鼠連接埠1 x USB Type-A 母頭1 x USB Type-A 母頭
KVM 埠16 x SPHD-15/17 母頭 (黃)16 x SPHD-15/17 母頭 (黃)
菊鏈連接埠1 x DB-25 公頭 (黑)1 x DB-25 公頭 (黑)
韌體更新1 x RJ-11 母頭1 x RJ-11 母頭
電源1 x3 針腳交流電源插座1 x 3 針腳交流電源插座
USB連接埠1 x USB Type A 母頭1 x USB Type A 母頭
開關
重置1 x 內嵌式按鍵1 x 內嵌式按鍵
電源1 x翹板開關1 x 翹板開關
韌體更新1 x 開關1 x 開關
LCD 調整4 x 按鈕4 x 按鈕
LCD 開啟/關閉1 x LED 按鈕 (橘)1 x LED 按鈕 (橘)
連接埠選擇2 x 按鈕2 x 按鈕
工作站選擇2 x 按鈕2 x 按鈕
LED 指示燈
線上16 (橘)16 (橘)
連接埠 ID2 x 7 段式 LED 顯示器 (黃色)2 x 7 段式 LED 顯示器 (黃色)
工作站 ID2 x 7 段式 LED 顯示器 (黃色)2 x 7 段式 LED 顯示器 (黃色)
電源1 (Dark 綠)1 (Dark 綠)
鎖定1 x Num Lock (綠)
1 x Caps Lock (綠)
1 x Scroll Lock (綠)
1 x Num Lock (綠)
1 x Caps Lock (綠)
1 x Scroll Lock (綠)
面板規格
螢幕尺寸17" TFT-LCD19" TFT-LCD
回應時間5 ms5 ms
觀看角度170° (H), 160° (V)170° (H), 160° (V)
像素間距0.264 mm x 0.264 mm0.294 mm x 0.294 mm
支援色彩16.77M colors16.77M colors
對比率1000:11000:1
亮度250 cd/m²250 cd/m²
模擬功能
鍵盤 / 滑鼠PS/2, USBPS/2, USB
視訊1280 x 1024 @ 75 Hz; DDC2B1280 x 1024 @ 75 Hz; DDC2B
掃描間隔1-255 秒1-255 秒
輸入額定值100-240V AC, 50-60Hz, 1A100-240 VAC, 50-60Hz, 1A
耗電量TBDTBD
作業環境
操作溫度0-50°C0-50°C
儲存溫度-20-60°C-20-60°C
溼度0-80% RH, 無凝結0-80% RH, 無凝結
機體屬性
外殼材質金屬 + 塑膠金屬 + 塑膠
重量13.59 kg ( 29.93 lb )TBD
尺寸 (長 x 寬 x 高)48.00 x 64.27 x 4.40 cm
(18.9 x 25.3 x 1.73 in.)
48.00 x 68.92 x 4.40 cm
(18.9 x 27.13 x 1.73 in.)
附註對於部分上機架機種,規格表中尺寸 (長 x 寬 x 高) 亦代表 (寬 x 深 x 高)




描述版本發布日期檔案名稱
Firmware Upgradev1.8.178 cl5708_cl5716_v1.8.178.zip
Firmware Upgradev1.8.176 cl5708_cl5716_v1.8.176.zip
Firmware Upgradev1.8.175 cl5708_cl5716_v1.8.175.zip
Firmware Upgradev1.8.172 cl5708_cl5716_v1.8.172.zip
Firmware Upgradev1.7.163 cl5708_cl5716_v1.7.163.zip
Firmware Upgradev1.7.161 cl5708_cl5716_v1.7.161.zip
Firmware Upgradev1.6.153 cl5708_cl5716_v1.6.153.zip
Firmware Upgradev1.6.151 cl5708_cl5716_v1.6.151.zip
Firmware Upgradev1.5.145 cl5708_cl5716_v1.5.145.zip
Firmware Upgradev1.5.142 cl5708_5716_v1.5.142.zip
Firmware Upgradev1.4.131 cl5708_5716_v1.4.131.zip
Firmware Upgradev1.3.126 cl5708_5716_v1.3.126.zip
Firmware Upgradev1.0.098 cl5708_cl5716_v1.0.098.zip
