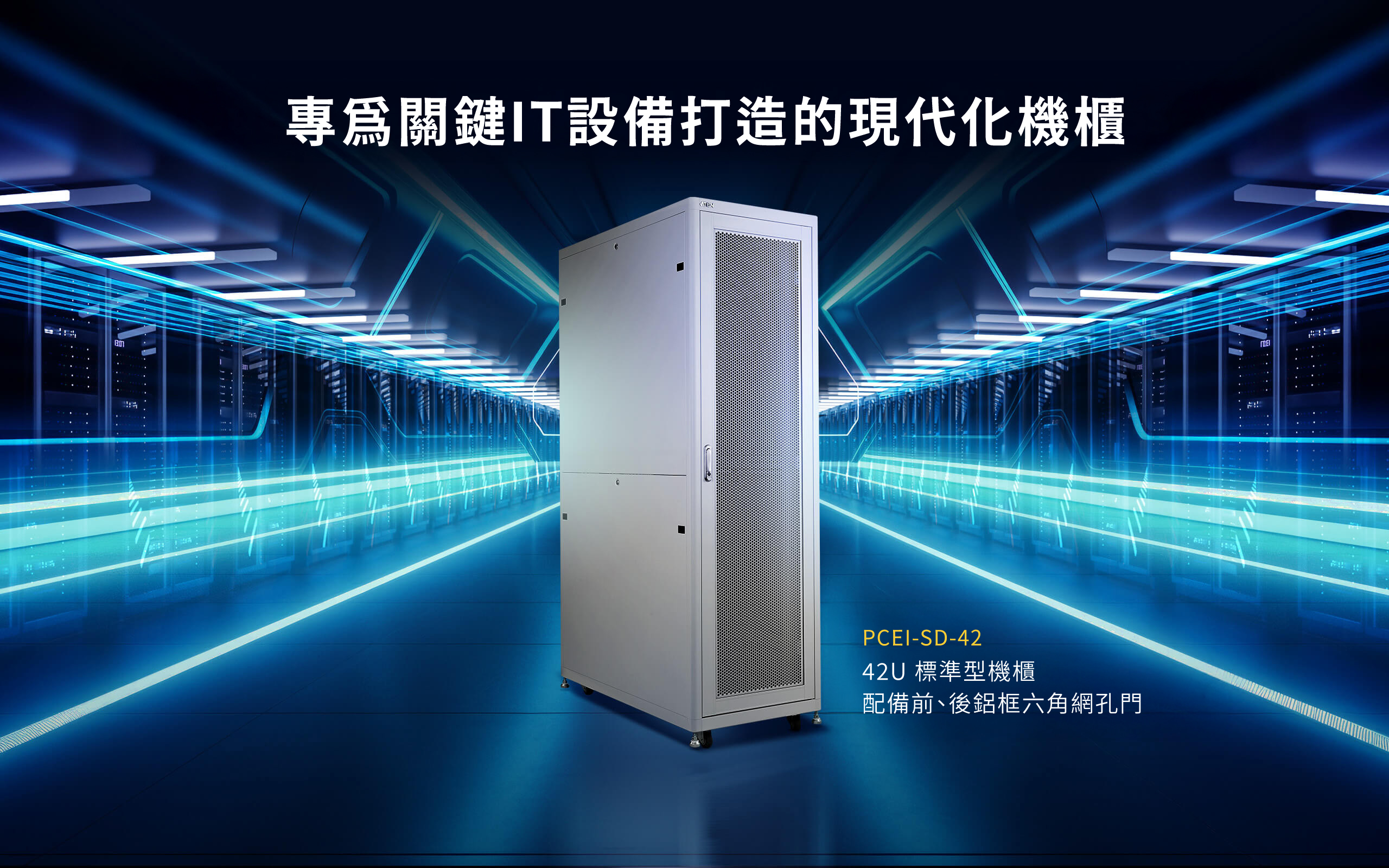

PCEI 標準型機櫃 | 42U 前/後鋁框六角網孔門


PCEI-SD-42
  • 機櫃框體結構組成方式:採用實心三向接頭(鋁合金ADC12)於X/Y/Z三軸插入結構鋁柱(鋁擠型A6063T5),再於每一軸上以M8螺絲(2顆)鎖上,相互緊密結合而成
  • 活動柱印有U數標示,幫助資訊人員快速完成裝機規劃。冷軋鋼板材質(SPCC ),三次折彎增加設備載重力,可依實際安裝的儀器,調整深度位置
  • 機櫃門組採快拆式蜂巢狀網孔門,通風率66%以上,有利機櫃內部散熱循環
:

ATEN 機櫃以穩固性與可靠性聞名,通過多項國際認證,展現其在資料中心與伺服器機房中保護關鍵 IT 設備的高可靠度。除了取得 UL 與 CE 安全認證外,亦符合 EIA / ECA-310-E 國際機櫃標準。此外,機櫃採用智慧型工業設計,不僅提升能源效率、降低碳排放,也符合當前企業對 ESG 永續經營的需求。



三軸結構設計,堅固安全

機櫃框體採用 X、Y、Z 三軸強化結構,提供高度耐重支撐力,打造穩固且安全的設備載體。

快拆式側板,安裝維護更輕鬆

側板採用智慧型快拆設計,讓設備安裝與佈線更加方便,同時考量人員安全,提升施工效率與維護便利性。




通風網孔門,優化氣流管理

機櫃前後門皆採六角型通風孔設計,通風率高達 66%,有效提升機櫃氣流循環與散熱效率,完美符合現代機房對節能減碳的標準。

模組化上下蓋板,滿足各種部署需求

上、下蓋板皆採模組化設計,可依佈線需求進行彈性調整與配置,亦可選配風扇模組,滿足不同的應用情境。



應用場域

聯繫 ATEN 專家

請填寫表格,ATEN專家將與您聯繫。

ATEN具30年以上的機櫃研發及製造經驗,通過美加UL與歐盟CE認證,所研發生產的高品質機櫃獲得多項國內外專利,證書號碼包含:M377678,M385174,M513193等。產品依據EIA / ECA-310-E 最新規範在台灣製造,符合節能減碳概念,結構強固、外型新穎的智慧化設計,兼具安全、耐重與穩固特性。並基於客戶需求,為客戶量身訂製專屬產品。



  • 堅固的機構設計
    • 框體結構採用壓鑄成型直角三向接頭(ADC12),搭配高壓、高熱鋁擠,抽模成型之鋁擠型結構柱(AL 6063 T5),組成方式為實心三插接頭之X軸、Y軸及Z軸上插入框結構鋁柱後,再於每一軸鎖上2顆M8螺絲,緊密結合而成
    • 機櫃靜態荷重1800kg,動態荷重1000kg
    • 機櫃結構通過MIL-STD-167 / MIL-STD-810G船舶及車載振動測試(軍用規格)
    • 機櫃結構通過GR-63-CORE Zone 4等級地震測試(級別等同地震八級)
    • 機櫃結構通過CNS 3511耐壓測試4600kgf。符合EIA / ECA-310-E最新規範製造
    • 活動柱為冷軋鋼板材質(SPCC ),採用三次折彎設計,可增加設備載重力,依實際裝置的設備可彈性調整深度



  • 優異的氣流管理
    • 機櫃內氣流的重覆循環直接影響到散熱,關乎到資料中心節能要求,ATEN機櫃結構周邊組件符合人因工程設計,同時遵循優化的氣流管理概念設計,讓高工藝美學與節能減碳概念,完整呈現於機櫃整體設計之上
    • 機櫃門組採快拆式蜂巢狀網孔門,通風率66%以上,對角孔徑10mm,孔距2mm,六角邊徑5mm,有利機櫃內部散熱循環
    • 機櫃側板採快拆式設計,讓機房人員擁有更便捷、省力的施作程序
    • 多重模組式散熱風扇組 ( 2 / 4 / 6顆 ),精準掌握機櫃內部熱流導出,符合UL安全規格,以提升整體架構的用電安全性



  • 智慧化配件設計
    • 多段式快拆型上、下走線蓋板設計(4~5片),方便纜線進出
    • 活動柱U數標示
    • M16地平螺絲設計,克服傳統機房無高架地板的水平問題
    • M16螺牙上框強化型吊掛孔設計,無電梯運送時可吊掛搬運
    • 高強度側向定位導軌支柱設計,可分散主設備柱重力分佈,因應設備深度彈性調整
    • 防震串接設計(串聯片 / 上框串聯片),提高機櫃的耐震係數,可多台機櫃合併串聯



  • 認證
    • 通過美國、加拿大UL及歐盟CE認證合格
    • EIA / ECA-310-E最新規範製造
    • MIL-STD-167、MIL-STD-810G震動測試合格 (軍規)
    • GR-63-CORE Zone 4地震測試合格
    • CNS 3511 耐壓測試4600 Kgf合格
    • 靜態1800kg/動態1000kg載重測試合格



  • 標準配備
    • 機櫃主體x 1
    • 前/後鋁框六角網孔門 (含鎖,附鑰匙) x 2
    • 2片式可拆側板組x 2
    • 上下多片式蓋板x 2
    • 活動輪組x 4
    • 地平螺絲x 4
    • M5面板螺絲x 50
    • M5抓住螺帽x 80

      *另有其它門組類型可供選購,詳如規格書。
FunctionPCEI-427560-19PCEI-429060-19
料號YFAB-427560-001YFAB-429060-001
機體屬性
機架高度(空間)42U
42U
內部可用高度1869 mm
1869 mm
外部含輪高度2045 mm
2045 mm
外部不含輪高度1965 mm
1965 mm
外部深度750 mm
900 mm
外部寬度600 mm
600 mm
顏色黑色 / 白色
黑色 / 白色
框體結構鋁合金
鋁合金
EIA 活動柱SPCC / SPHC
SPCC / SPHC
上/下蓋板SPCC / SPHC
SPCC / SPHC
門組類型前鋁框六角網孔門
後鋁框六角網孔門
前鋁框六角網孔門
後鋁框六角網孔門
側板型式上/下2片式可拆側板組 (含鎖)上/下2片式可拆側板組 (含鎖)
靜態荷重 (kg)1800 kg1800 kg
動態荷重 (kg)1000 kg1000 kg
