Extender DisplayPort HDBaseT-Lite (4K a 40 m; 1080p a 70 m) (HDBaseT Classe B)
VE901
- Connettività HDBaseT – estende una connessione DisplayPort fino a 70 metri mediante un singolo cavo Cat 6a o ATEN 2L-2910 Cat 6

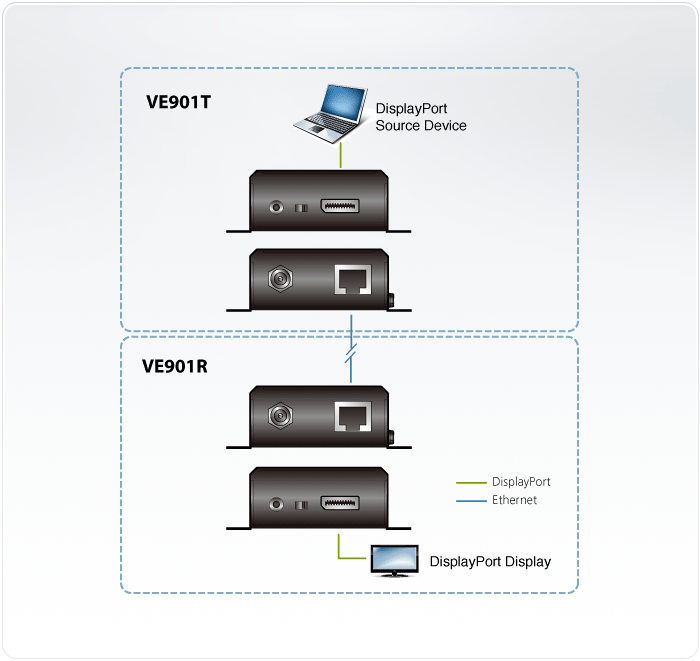

L'extender DisplayPort HDBaseT-Lite VE901 è in grado di estendere la visualizzazione DisplayPort fino a 70 m utilizzando un cavo Cat 6/6a/ATEN 2L-2910 Cat 6. Questa combinazione di tecnologia ATEN e HDBaseT™ supporta la condivisione di media 4K a una distanza fino a 40 m, offrendo una soluzione semplice, adattabile ed economica per qualsiasi installazione A/V professionale.
L'extender DisplayPort HDBaseT-Lite VE901 è la soluzione perfetta per le installazioni A/V professionali che richiedono la protezione da interferenze del segnale video, come ad esempio le installazioni medicali e militari. Grazie al suo design leggero e facile da montare, e a un meccanismo di blocco del jack CC antiscivolo, il VE901 può essere installato in diverse posizioni garantendo sempre la tranquillità grazie alla sua affidabilità.
Contenuti della confezione
- 1x VE901T trasmettitore DisplayPort HDBaseT-Lite
- 1x VE901R ricevitore DisplayPort HDBaseT-Lite
- 2x 0AD8-1F05-26M1 adattatori di alimentazione
- 1x istruzioni per l'utente
- Connettività HDBaseT – estende una connessione DisplayPort fino a 70 metri mediante un singolo cavo Cat 6a o ATEN 2L-2910 Cat 6
- DisplayPort v1.1*; compatibile HDCP 1.4
- Qualità video superiore – 4K a 35 m (Cat 5e/6) / 40 m (cavo Cat 6a/ATEN 2L-2910 Cat 6) e 1920 x 1080 a 60 m (Cat 5e/6) / 70 m (cavo Cat 6a/ATEN 2L-2910 Cat 6)
- HDBaseT Anti-blocco – resiste alle interferenze del segnale durante la trasmissione di video mediante la tecnologia HDBaseT
- Dispone di uscita di alimentazione a 3,3 V / 500 mA per l'alimentazione di dispositivi ausiliari
- Plug-and-play
- Montabile su rack
*Nota:
DisplayPort v1.1 supporta fino a 4Kx2K a 30 Hz.
Function | VE901R | VE901T |
Ingresso video | ||
Interfacce | N/D | 1 x DisplayPort femmina (nero) |
Impedenza | N/D | 100 Ω |
Distanza max. | N/D | 1,5 m |
Uscita video | ||
Interfacce | 1 x DisplayPort femmina (nero) | N/D |
Impedenza | 100 Ω | N/D |
Video | ||
Frequenza max. dati | 10,2 Gbps (3,4 Gbps per linea) | 10,2 Gbps (3,4 Gbps per linea) |
Clock di pixel max. | 297 MHz | 297 MHz |
Conformità | DisplayPort (Deep Color, 4K) Compatibile HDCP | DisplayPort (Deep Color, 4K) Compatibile HDCP |
Risoluzione/distanza max. | Fino a 4K a 35 m (Cat 5e/6) / 40 m (Cat 6a); 1080p a 60 m (Cat 5e/6) / 70 m (Cat 6a) *4K supportato: 4096 x 2160 / 3840 x 2160 a 30 Hz (4:4:4) | Fino a 4K a 35 m (Cat 5e/6) / 40 m (Cat 6a); 1080p a 60 m (Cat 5e/6) / 70 m (Cat 6a) *4K supportato: 4096 x 2160 / 3840 x 2160 a 30 Hz (4:4:4) |
Audio | ||
Ingresso | N/D | 1 x DisplayPort femmina (nero) |
Uscita | 1 x DisplayPort femmina (nero) | N/D |
Connettori | ||
Alimentazione | 1 x Connettore CC (nero) con blocco | 1 x Connettore CC (nero) con blocco |
Consumo | DC5V:5.72W:27BTU Nota: ● La misura in Watt indica il consumo tipico del dispositivo senza carico esterno. ● La misura in BTU/h indica il consumo di energia del dispositivo a pieno carico. | DC5V:2.84W:13BTU Nota: ● La misura in Watt indica il consumo tipico del dispositivo senza carico esterno. ● La misura in BTU/h indica il consumo di energia del dispositivo a pieno carico. |
Ambiente | ||
Temperatura di esercizio | 0-40°C | 0-40°C |
Temperatura di conservazione | -20 - 60°C | -20 - 60°C |
Umidità | 0 - 80% di umidità relativa, senza condensa | 0 - 80% di umidità relativa, senza condensa |
Proprietà fisiche | ||
Struttura | Metallo | Metallo |
Peso | 0.27 kg ( 0.59 lb ) | 0.24 kg ( 0.53 lb ) |
Dimensioni (L x P x A) | 9.77 x 8.70 x 3.00 cm (3.85 x 3.43 x 1.18 in.) | 9.77 x 8.70 x 3.00 cm (3.85 x 3.43 x 1.18 in.) |
Dimensioni (L x L x A) con staffa | 9.77 x 8.70 x 3.00 cm (3.85 x 3.43 x 1.18 in.) | 9.77 x 8.70 x 3.00 cm (3.85 x 3.43 x 1.18 in.) |
Dimensioni (L x L x A) senza staffa | 9.42 x 6.60 x 2.90 cm (3.71 x 2.6 x 1.14 in.) | 9.42 x 6.60 x 2.90 cm (3.71 x 2.6 x 1.14 in.) |
Nota | Per alcuni prodotti per il montaggio su rack, le dimensioni fisiche standard LxPxA sono indicate utilizzando il formato LxLxA. |
