壁コンセント型コントロールスイッチ（8パッド）


VK0100
  • 各種接続インターフェースに対応
  • フルカスタマイズ可能 - 4~8個のボタンを14通りの組み合わせでレイアウト可能
  • 本体カラー - ホワイトもしくはブラック（ブラックは受注生産）
  • 管理システム構築用のネイティブ KNX IPに対応
国内在庫品

お問い合わせ
この製品に関するFAQ

VK0100は、コントローラーとキーパッドをオールインソリューションとして統合した、フルカスタマイズ可能な壁コンセント型コントロールスイッチです。VK0100は小規模/中規模の会議室または教室でのデバイス制御を目的とした製品であり、製品本体と、設定ソフトウェアVK6000から構成されます。また、キーパッドボタンの機能とレイアウトを柔軟にカスタマイズできるので、多様なニーズを満たすソリューションを提供可能です。



ATENコントロールシステムは、ATENのVanCrystビデオ製品や会議室等に設置している機器をタブレット/スマートフォンで直感的に集中制御できるイーサネットベースのシステムです。VK0100は、ハードウェアデバイスを接続するメインコントローラとしての役割を果たすだけでなく、カスタマイズ可能なボタンおよびレイアウトを有するコントロールインタフェースとしての役割も果たします。VK0100は、4~8個のボタンを14通りの組み合わせでレイアウトすることが可能です。ローカルネットワークに接続することにより、ユーザーはソフトウェアVK6000を使用して、VK0100に接続されたデバイスの制御を簡単に設定できます。本製品の使用により、施設内にある任意の設備を即座に制御することができます。



注意：本製品は、受注生産でブラックカラーのモデル（型番：VK01001）も提供可能です。詳細は弊社販売代理店までお問い合わせください。



VKシリーズ構成図　延長・拡張

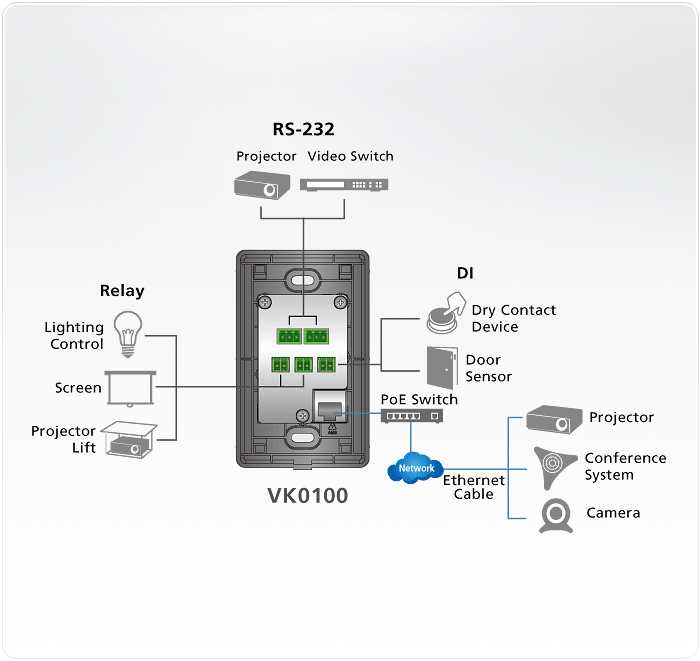

コントロールボックス　接続デバイスイメージ





コントロールボックス　比較表





拡張用ボックス　比較表



同梱品

  • ボタンパック×1
  • ターミナルブロック×6
  • フェイスプレート×1
  • クイックスタートガイド×1

VK0100 壁コンセント型コントロールスイッチ

  • 各種接続インターフェースに対応

     - RS-232ポート×2

     - リレーチャネル×2

     - デジタル入力チャネル×1

     - イーサネットポート×1

  • フルカスタマイズ可能 - 4~8個のボタンを14通りの組み合わせでレイアウト可能
  • 本体カラー - ホワイトもしくはブラック（ブラックは受注生産）
  • 管理システム構築用のネイティブ KNX IPに対応
  • Telnet、TCP、UDP、HTTP、HTTPS、ONVIF、PJLinkの各種プロトコルに対応
  • プロジェクトファイルのバックアップに対応※1
  • Web GUIを使用して、システムを簡単に設定可能
  • データモニタリング用のSSH通信に対応※2
  • 接続状況やハードウェアの状態をLED表示
  • 冗長電源 - PoE（Power over Ethernet）およびDC 5V（オプション）
  • カスタマイズボタン刻印サービス



VK6000 設定ソフトウェア

  • シンプルなプロファイル設定 - 直観的なGUIを使用し、4つの操作で設定可能
  • GUIデザインをカスタマイズし、タブレット/スマートフォン/PCで使用可能※3
  • PC制御を可能にするControlAssistに対応※4
  • データベースジェネレーター搭載 - 機器のドライバーセットアップや全体的な機器管理が可能
  • ATENライブラリーには、VanCryst製品と1万種以上の機器のドライバーを搭載
  • 次の動作を自動的に行えるように、ユーザー設定のイベント監視ができる双方向性通信対応
  • VK0100コントロールスイッチにプロファイルをアップロードする前に、コマンド操作を確認できるテストツールを搭載

注意：

※1. ATENコントローラー1台につき、1つのプロジェクトファイルをバックアップ可能。

    2. コントロールパッドのデータ送受信の監視にSSHプロトコルの使用が可能。

    3. タブレット/スマートフォン制御には追加のライセンスが必要です。

    4. 対応しているPC制御動作の詳細については、ATENコントロールシステムユーザーマニュアルを参照してください。

インターフェース
キーパッドレイアウト4~8個のボタンを14通りの組み合わせでレイアウト可能
シリアル・双方向RS-232ポート×2
（3極ターミナルブロックコネクター×2）
　- ボーレート：300~115200（デフォルト：9600）
　- データビット：8（デフォルト）または7
　- ストップビット：1（デフォルト）または2
　- パリティ：なし（デフォルト）、偶数または奇数
リレー・リレーチャネル×2（2極ターミナルブロックコネクター×2）
・ノーマルオープン、絶縁リレー
・接点定格：最大DC24V、1A
I/O・デジタル入力チャネル（2極ターミナルブロックコネクター×1）
　- VDCモード：入力電圧範囲：DC0~5V、プログラム可能範囲：DC1~5V
　- ドライ接点モード：プルアップ2kΩ~DC5V
イーサネット・RJ-45 メス×1（10/100 Base-T）
・対応プロトコル：ARP、ICMP、TCP/IP、DHCP、HTTPS、SSH
・DHCP対応：30秒以内にIPが割り当てられない場合は、下記のデフォルトIP設定を適用
　デフォルトIP：192.168.0.60
　デフォルトサブネットマスク：255.255.255.0
スイッチ
コントローラーID16セグメントスイッチ×1
リセットボタンピンホール型スイッチ×1
消費電力DC5V:1.1W:5BTU
POE:1.375W:6BTU
動作環境
動作温度0～50°C
保管温度-20～60°C
湿度0～80% RH、結露なきこと
ケース
ケース材料プラスチック
重量0.16 kg ( 0.35 lb )
サイズ(W×D×H)116.3×70.6×48.0 mm
ボディサイズ(W x D x H)74.2×119.2×9.2 mm（フェイスプレートサイズ）
同梱品ボタンパック×1
ターミナルブロック×6
フェイスプレート×1
クイックスタートガイド×1

データシート

vk0100_ver03j.pdf (1023.8 KB)

クイックスタートガイド

vk0100_controller_qsg.pdf (1.44 MB)
説明バージョンリリース日ファイル名
Firmware Upgradev3.2.3162022-04-12 vk0100_v3.2.316.001.zip
Firmware Upgradev3.2.3152022-02-21 vk0100_v3.2.315.001.zip
Firmware Upgradev3.0.2982021-08-19 vk0100_v3.0.298.001.zip
Firmware Upgradev3.0.2962021-07-22 vk0100_v3.0.296.003.zip
Firmware Upgradev3.0.2942021-05-25 vk0100_v3.0.294.002.zip
Firmware Upgradev2.8.2742020-12-21 vk0100_v2.8.274.001.zip
Firmware Upgradev2.7.2632020-04-17 vk0100_v2.7.263.001.zip
Firmware Upgradev2.6.2552020-01-17 vk0100_v2.6.255.001.zip
Firmware Upgradev2.5.2432019-05-06 vk0100_v2.5.243.004.zip
Firmware Upgradev2.4.2342019-02-01 vk0100_v2.4.234.003.zip
OS説明バージョンリリース日ファイル名
ATEN Certified Drivers
Drivers for ATEN Control System
Search for drivers
Firmware Upgrade Tool
Firmware upgrade toolv1.2.1132021-12-21 FirmwareUpgradeTool_Setup_v1.2.113.zip
