HDMI HDBaseTレシーバー(4K、オーディオ・ディエンベデッド対応)

新製品
VE2812R
  • HDMI解像度(延長距離)
  • HDMI(3D、Deep Color、4K)、HDCP 2.2準拠
  • オーディオEDID切替対応(2chステレオ、5.1chサラウンドサウンド、自動)
  • オーディオ・ディエンベデッド対応 - HDMI信号からオーディオを抽出し、別系統のオーディオ(HDMI、同軸S/PDIF、ステレオオーディオ)として出力
4K
HDBaseT
HDMI
rohs

VE2812Rは、オーディオ・ディエンベデッド機能に対応した高品質なHDMI HDBaseTレシーバーです。HDBaseTテクノロジーを搭載したVE2812Rは1本のカテゴリケーブルでHDMI信号を4K@70m(Cat 5e/6)/ 100m(Cat 6a) 1080p@100m(Cat 5e/6/6a)延長します。また、HDBaseTロングリーチモードを有効にすると、解像度1080pのHDMI信号を最大で150m延長します。

VE2812Rのオーディオ・ディエンベデッド機能は、HDMI信号からオーディオ信号を抽出し、同軸S/PDIFまたはステレオオーディオに変換した上で、ディスプレイとは別のオーディオシステムに出力するものです。また、VE2812RはHDMI(3D、Deep Color、4K)およびHDCP 2.2に準拠しているため、高品質な非圧縮HDMI信号を安定して伝送できるのが特長です。

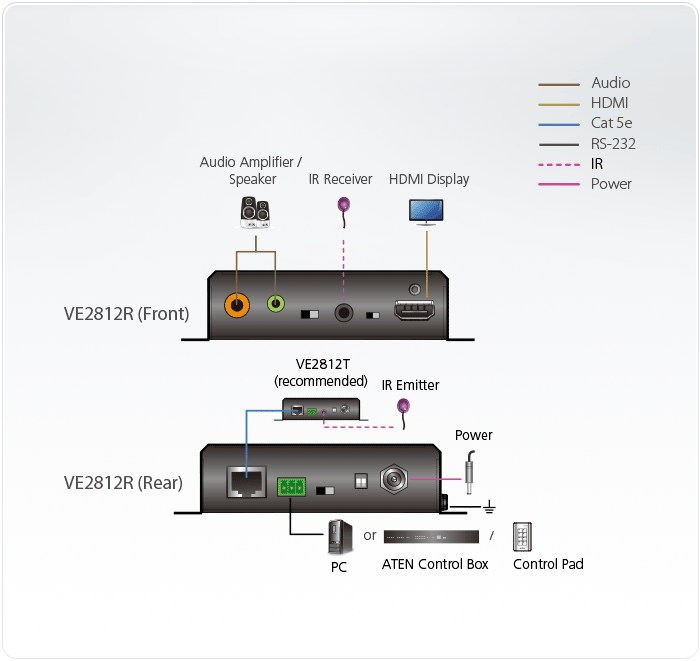

VE2812Rは、ATEN製HDMI & VGA ツイストペアケーブルトランスミッター(4K対応) VE2812Tとの併用を推奨します。VE2812RはVE2812Tから出力されたIR/RS-232信号を処理可能で、ユーザーは入力ポート切替機能を使用すれば、RS-232コマンドモードを介してVE2812Tをリモートから制御することができます。このソリューションは、会議室やデジタル教育環境、または、高品質なビデオが求められる様々な環境への導入に適しています。

同梱品

  • RS-232ターミナルブロック×1
  • フットパッド×4
  • 電源アダプター×1
  • クイックスタートガイド×1
  • HDMI解像度(延長距離)

 ー各カテゴリケーブル使用時の最大延長距離は4K@70m(Cat 5e/6)/ 100m(Cat 6a) 1080p@100m(Cat 5e/6/6a)

 ーCat5e/6ケーブルを使用してHDBaseTロングリーチモードを有効にした場合:最大1080p(150m)

  • HDMI(3D、Deep Color、4K)、HDCP 2.2準拠
  • オーディオEDID切替対応(2chステレオ、5.1chサラウンドサウンド、自動)
  • オーディオ・ディエンベデッド対応 - HDMI信号からオーディオを抽出し、別系統のオーディオ(HDMI、同軸S/PDIF、ステレオオーディオ)として出力
  • RS-232シリアル通信切替機能 - システム要件に合わせてコマンドモードまたはバイパスモードに切替可能
  • 双方向性IRチャンネル対応(但し、IR通信は一度に付き1方向のみ対応)
  • ファームウェアアップグレード対応
  • 8KV/15KV ESD保護
  • プラグアンドプレイ対応
  • 製品型番:VE-RMK1Uを使用し、ラックマウント可能
ビデオ出力
インターフェースHDMI Type-A メス×1(Black)
インピーダンス100 Ω
ビデオ
最大データ伝送速度10.2Gbps(レーンあたり3.4Gbps)
最大ピクセルクロック340 MHz
規格準拠HDMI(3D、Deep Color、4K)
HDCP互換
CEC
最大解像度※4K対応
4096×2160 / 3840×2160 @60Hz(4:2:0)
4096×2160 / 3840×2160 @30Hz(4:4:4)
解像度/距離最大4K@70m(Cat 5e/6)/ 100m(Cat 6a/ATEN 2L-2910 Cat6) 1080p@100m(Cat 5e/6/6a)
オーディオ
出力HDMI Type-A メス×1(Black)
ステレオミニジャック メス×1(Green)
SPDIF 同軸 メス×1(Orange)
コネクター
ユニット間RJ-45 メス×1
電源ロック式DC電源ジャック×1
制御
RS-232コネクター:3極着脱式ターミナルブロック×1
タイプ:DTE
ボーレート:19200
データビット:8
ストップビット:1
パリティ:無
フロー制御:無
IRステレオミニジャック メス×1(Black)
消費電力DC5V:4.26W:20BTU
スイッチ
HDMIミュートスライドスイッチ×1(HDMIオーディオ ON/OFF)
オーディオEDIDセレクションスライドスイッチ×1(オーディオ出力フォーマット選択:2ch / 5.1ch / 自動)
モード選択スライドスイッチ×1(RS-232バイパスまたはコマンドモード選択)
ロングリーチモードスイッチスライドスイッチ×1(ロングリーチモード ON/OFF)
ファームウェアアップグレードスライドスイッチ×1(ファームウェアアップグレードモード ON/OFF)
動作環境
動作温度0~40℃
保管温度-20~60℃
湿度0~80% RH、結露なきこと
ケース
ケース材料メタル
重量0.45 kg ( 0.99 lb )
ブラケット付サイズ(W×D×H)145.3×123×30mm
ブラケット無サイズ(W×D×H)136×101×29mm
