光ファイバーHDMIエクステンダー


VE882
  • HDMI、IR、RS-232Cの各信号を、光ファイバーケーブル1本で延長
  • 最大延長距離 - 600m※1, ※2
  • HDMI(3D, Deep Color)、HDCP準拠 - 信号速度最大3.125Gbits
  • HDMIデバイスとディスプレイのいずれかをIRコントロールで制御可能
3年保証
HDMI
最大5年オプション保証対応_ゴールド

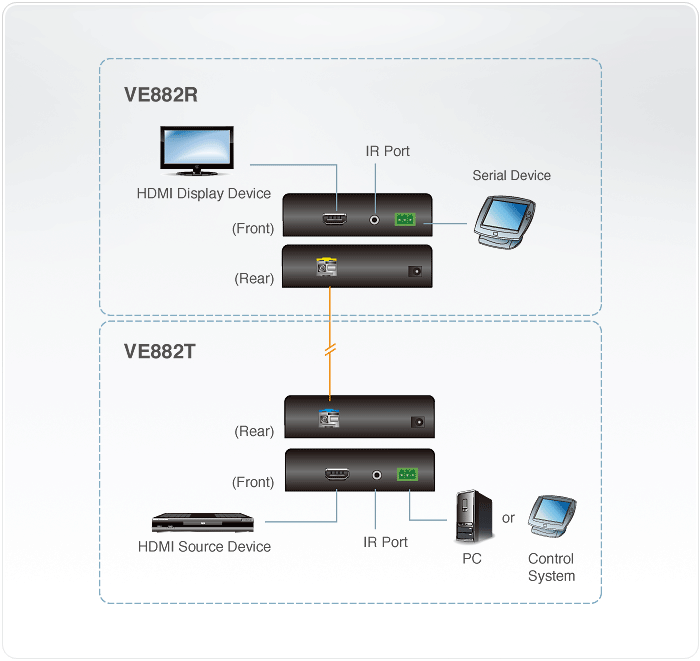

VE882は、HDMI信号を光ファイバーケーブルで長距離転送できるHDMIエクステンダーです。本製品は、ローカルソースからのオーディオ/ビデオストリームデータを同期化して、3.125Gbps シングル光リンクで最大600m伝送します(解像度最大1080p)。また、本製品はHDMI信号に加えて、IR信号(リモコン双方向)や、RS-232Cシリアル信号(タッチパネル等)も、光ファイバーケーブル1 本で延長を実現します。さらに、本製品はIRリモコン信号を延長して、RS-232C信号を双方向に転送することができます(最大115kbps)。これによって、タッチパネルやバーコードスキャナーといったシリアルデバイスを接続し、遠隔から操作することが可能になります。

電源アダプター型番はサポート&ダウンロードの「電源アダプター対応表」ページをご覧ください。

同梱品

  • (VE882の同梱品)
    IRトランスミッター×1
    IRレシーバー×1
    マウントキット×1
    電源アダプター×2
    クイックスタートガイド×1
  • HDMI、IR、RS-232Cの各信号を、光ファイバーケーブル1本で延長
  • 最大延長距離 - 600m※1,※2
  • HDMI(3D, Deep Color)、HDCP準拠 - 信号速度最大3.125Gbits
  • 解像度 - 最大1080p @ 60Hz
  • IR信号は、30KHz~60KHzの全周波数に対応(本製品に同梱のIRレシーバーの対応周波数は30kHz~56kHzです)
  • ローカル/リモートのユニット間を1本の光ファイバーケーブルで接続
  • ワイド画面解像度対応
  • 8KV/15KV 静電放電防止機能搭載
  • タッチパネル、バーコードスキャナー等のシリアルデバイスが接続できるRS-232Cポートを搭載
  • HDMIデバイスとディスプレイのいずれかをIRコントロールで制御可能
  • ラックマウント対応
  • ホットプラグ対応

※1 延長距離はメーカー環境での検証に基づくものです。最大延長距離は、ファイバーの種類やバンド幅、コネクタースプライシング、減衰、モード分散、波長分散、環境因子によって異なります。

※2 IEC 60793-2-50 B1.1またはITU-T G.652.B規格に対応するシングルモード光ファイバーケーブルのご使用を推奨します。

* ソースデバイスとの接続用HDMIケーブルは同梱されていませんので、型番2L-7D02H-1を別途ご購入ください。

FunctionVE882RVE882T
デバイス接続数-1
ビデオ入力
インターフェース-HDMI Type Aメス×1
インピーダンス-100 Ω
最大距離-ソースデバイスとの最大距離:2 m
ビデオ出力
インターフェースHDMI Type Aメス×1-
インピーダンス100 Ω-
最大距離ディスプレイとの最大距離:2 m-
オーディオ
入力-HDMI Type Aメス×1
出力HDMIタイプA メス×1-
制御
RS-232Cコネクター:3極着脱式ターミナルブロック×1
ボーレート/プロトコル:ボーレート:19200、データビット:8、ストップビット:1、パリティ:無、フローコントロール:無
コネクター:3極着脱式ターミナルブロック×1
ボーレート/プロトコル:ボーレート:19200、データビット:8、ストップビット:1、パリティ:無、フローコントロール:無
IRミニジャック×1
送受信範囲:30~60kHz※1
ミニジャック×1
送受信範囲:30~60kHz※1
コネクター
光ファイバー入力/出力LCシンプレックスコネクター (SFP)×1 (双方向※2)LCシンプレックスコネクター (SFP)×1 (双方向※2)
電源DC電源ジャック×1DC電源ジャック×1
解像度
最大ピクセルクロック225 MHz225 MHz
認証HDMI(3D、Deep Color)、HDCPHDMI(3D、Deep Color)
HDCP準拠
解像度/距離1080p /600m(シングルモード)、300m(マルチモード)1080p /600m(シングルモード)、300m(マルチモード)
光ファイバー
操作距離600m (シングルモード光ファイバー使用時)600m (シングルモード光ファイバー使用時)
波長(シングルモード光ファイバー使用時)
送信:1550nm
受信:1310nm
(シングルモード光ファイバー使用時)
送信:1310nm
受信:1550nm
データ伝送速度シングルファイバー : 1080p / 60Hz
(24ビット、3.125G bps)
シングルファイバー : 1080p / 60Hz
(24ビット、3.125G bps)
LED
電源電源/リンク:グリーン×1電源/リンク:グリーン×1
電源入力
電源アダプター入力:AC 100~240V 50/60Hz
出力:DC5.3V 2.4A

アダプター型番はサポート&ダウンロードの「電源アダプター対応表」ページをご覧ください。
入力:AC 100~240V 50/60Hz
出力:DC5.3V 2.4A

アダプター型番はサポート&ダウンロードの「電源アダプター対応表」ページをご覧ください。
消費電力DC5.3V:4.69W:22BTUDC5.3V:5.80W:27BTU
動作環境
動作温度0~50°C0~50°C
保管温度-20~60°C-20~60°C
湿度0~80% RH、結露なきこと0~80% RH、結露なきこと
ケース
ケース材料メタルメタル
重量0.44 kg ( 0.97 lb )0.44 kg ( 0.97 lb )
サイズ(W×D×H)142×103×30 mm142×103×30 mm
同梱品(VE882の同梱品)
IRトランスミッター(型番:2XRT-0004G)×1
IRレシーバー(型番:2XRT-0003G-1)×1
マウントキット×1
電源アダプター×2
クイックスタートガイド×1
(VE882の同梱品)
IRトランスミッター(型番:2XRT-0004G)×1
IRレシーバー(型番:2XRT-0003G-1)×1
マウントキット×1
電源アダプター×2
クイックスタートガイド×1
KVM
対応ケーブル《HDMIケーブル》
2L-7D02H-1

《光ファイバーケーブル》
2L-NDLCシリーズ
《HDMIケーブル》
2L-7D02H-1

《光ファイバーケーブル》
2L-NDLCシリーズ
注意※1 本製品に同梱のIRレシーバーの対応周波数は30kHz~56kHzです。
※2 光ファイバーモジュールは次のように色分けされています。
VE882R - イエロー
※1 本製品に同梱のIRレシーバーの対応周波数は30kHz~56kHzです。
※2 光ファイバーモジュールは次のように色分けされています。
VE882T - ブルー
