Jednomonitorowy nadajnik ekstendera KVM over IP DisplayPort typu slim
KE9900ST
- Zaawansowany procesor zapewnia bezstratne transmisje wideo z małymi opóźnieniami do 1920 x 1200 przy 60 Hz; zgodność z DP 1.2 i HDCP 1.3
- Elastyczne połączenia - umożliwia wiele połączeń ekstendera i matrycy dla instalacji na wielu wyświetlaczach i do ścian wideo
- Smukła, lekka i bezwentylatorowa konstrukcja
- “Push” i “Pull” – natychmiastowe współdzielenie treści za pomocą jednego kliknięcia
Ekstender KE9900ST Slim DisplayPort KVM over IP jest kompaktowym i niedrogim, wysokowydajnym nadajnikiem opartym na protokole IP, który, w celu zaoszczędzenia budżetu, można sparować z dowolnym odbiornikiem z serii KE*. Seria ekstenderów KE* umożliwia dostęp do komputera w sieci intranet za pomocą zdalnej konsoli USB, Dzieki temu użytkownicy mogą pracować na komputerach w bezpiecznym i wygodnym miejscu oddalonym i odizolowanym od zarządzanej stacji roboczej.
KE9900ST obsługuje wejście wideo DisplayPort z komputera, natomiast sparowany odbiornik z serii KE obsługuje wyjście monitorowe DisplayPort, DVI lub HDMI, zapewniając rozdzielczość wideo do 1920 x 1200 oraz bezbłędną i bezstratną jakość kompresji wideo przy minimalnych opóźnieniach. Ekstender ten obsługuje ponadto komendy przesyłane za pomocą interfejsu szeregowego RS-232 a oprócz gniazda zasilania DC, nadajnik KE9900ST zawiera dodatkowy blok zacisków DC do wygodnej instalacji.

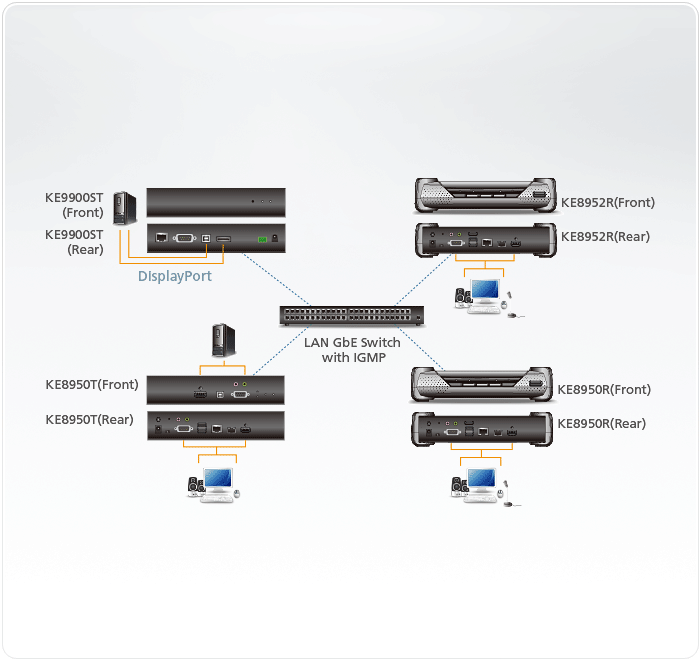

KE9900ST może być ustawiony na biurku, zamontowany na ścianie lub z tyłu szafy rack dzięki oszczędzającej miejsce konstrukcji 0U. Co więcej, KE9900S może być używany jako ekstender w układzie punkt-punkt/punkt-wiele punktów/wiele punktów-wiele punktów lub zintegrowany z systemem KVM over IP Matrix (wiele punktów-wiele punktów) w połączeniu z oprogramowaniem KE Matrix Management Software (CCKM), zapewniając bardziej elastyczne aplikacje w różnych środowiskach pracy.
KE9900ST można konfigurować poprzez oprogramowanie KE Matrix Management lub RS-232/Telnet. Ekstender KE oferuje również zaawansowane funkcje bezpieczeństwa, takie jak obsługa szyfrowania AES dla zabezpieczonych transmisji danych Video/Keyboard/Mouse/USB oraz RADIUS/LDAP/AD lub uwierzytelnianie zdalnego użytkownika, które zapewnia dodatkową warstwę bezpieczeństwa połączenia.
Po zintegrowaniu z oprogramowaniem KE Matrix Management, ekstender KE obsługuje bardziej zaawansowane funkcje, takie jak boundless switching, szybkie przełączanie, ściana wideo, multi display, planowanie profili, automatyczne wykrywanie wszystkich ekstenderów serii KE w tej samej podsieci w celu szybkiej instalacji lub konfiguracji, jak również uwierzytelnianie i autoryzację nazwą użytkownika/hasłem. Więcej szczegółów można znaleźć na stronie internetowej CCKM.
Niezależnie od tego, czy użytkownik konfiguruje, monitoruje, administruje, kontroluje lub rozszerza/wydłuża dostęp do komputera, system KVM over IP Matrix można dostosować do nieskończenie wielu różnych środowisk pracy i ustawień stacji roboczych. System nadaje się także do systemów nadawania broadcast, centrum kontroli, multimediów, produkcji i wielu innych gałęziach przemysłu, w których wymagana jest macierz ekstenderów.
*Kompletną listę ekstenderów z serii KE można znaleźć na stronie www.aten.com.
Zawartość opakowania
- 1x jednomonitorowy nadajnik DisplayPort KVM over IP typu slim (KE9900ST)
- 1x kabel DisplayPort (2m/6.56 stóp)
- 1x kabel USB 2.0 Typ-A do Typ-B (1.8m/6 stóp)
- 1x zasilacz sieciowy
- 1x zestaw mocowań rack
- 1x skrócona instrukcja obsługi
- Sprzęt
- Zaawansowany procesor zapewnia bezstratne transmisje wideo z małymi opóźnieniami do 1920 x 1200 przy 60 Hz; 24-bitowa głębia kolorów
- Obsługuje standardowe rozdzielczości od 640 x 480 do 1920 x 1200
- Obsługuje USB Virtual Media
- Zgodny z DP 1.2 i HDCP 1.3
- Auto-MDIX – automatyczna detekcja typu kabla
- Wbudowane zabezpieczenie ESD 8kV/15kV i ochrona przed przepięciami 1kV
- Smukła, lekka i bezwentylatorowa konstrukcja zapewniająca cichą i energooszczędną pracę
- Podłączenie za pomocą portu Gigabit Ethernet
- Możliwość montażu w racku* i na ścianie
- Opcje montażu:
• Zestaw montażowy VE-RMK1U*
Uwaga: *Więcej nt. zestawu montażowego VE-RMK1U na www.aten.com
- Zarządzanie
- Zdalny dostęp do komputerów w instalacji KVM przez intranet
- OSD (On Screen Display) w odbiorniku konfiguruje zarówno nadajnik (Tx) jak i odbiornik (Rx)
- EDID Expert™ – umożliwia optymalny wybór ustawień EDID w celu zapewnienia płynnego uruchamiania i najwyższej jakości wyświetlania
- Video Compression Level – pozwala na obniżanie/podnoszenie jakości wideo w celu kontroli przepustowości sieci
- CLI – administratorzy mogą kontrolować wszystkie urządzenia z serii KE za pomocą komend Telenetu lub via RS-232
- Porty szeregowe RS-232 – pozwalają na podłączenie do terminala szeregowego za pomocą menu tekstowego, CLI, czy urządzeń szeregowych jak ekrany dotykowe czy czytniki kodów kreskowych
- Kompatybilne z wszystkimi urządzeniami KE
- Bezpieczeństwo
- Dedykowany port LAN do bezpośrednich połączeń z innymi urządzeniami KE – może być odizolowany od sieci korporacyjnej
- Bezpieczna transmisja danych – enkrypcja AES zabezpiecza transmisje Video/Keyboard/Mouse/danych
- Wspiera branżowy standard - protokół Transport Layer Security (TLS)
- Virtual Media
- Wirtualne media umożliwiają przesyłanie plików, łatek systemu operacyjnego i oprogramowania oraz przeprowadzanie testów diagnostycznych
- Obsługa napędów USB 2.0 DVD/CD, napędów pamięci masowej USB, dysków twardych komputerów PC i obrazów ISO
- Obsługa czytników kart Smart / CAC
- Funkcje zaawansowane**
- Elastyczne połączenia - umożliwia wiele połączeń ekstendera i matrycy dla instalacji na wielu wyświetlaczach i do ścian wideo
- “Push” i “Pull” – natychmiastowe współdzielenie treści za pomocą jednego kliknięcia
- Fast Switching – przełączanie pomiędzy różnymi zdalnymi rozdzielczościami wideo na lokalnym ekranie poniżej 0,3 sek
- Boundless Switching - simply move the mouse cursor across screen boundaries to switch between different receivers
- Ściany wideo – buduj wiele ścian wideo aż do rozmiarów 8 x 8 (64 ekrany max.) w każdym szablonie
- Zaawansowany harmonogram – wyższa efektywność oraz oszczędność kosztów poprzez harmonogram odtwarzania mediów
- Virtual Transmitter – aby niezależnie streamować źródła wideo, audio, USB i szeregowe
- Wsparcie dla uwierzytelniania wewnętrznego oraz zewnętrznego – uwierzytelnianie zewnętrzne wspiera LDAP, Active Directory, RADIUS oraz TACACS+
- Zaawansowane ustawienia autoryzacji użytkownika – administrator może ustawić cztery tryby dostępu na urządzeniach TX w celu ustawienia pracy wspólnej lub aby przeciwdziałać interferencjom wśród użytkowników
- Konfigurowalne uprawnienia dostępowe oraz dla konfiguracji urządzeń KE dla użytkownika lub grupy użytkowników
- Grupowanie do 4 zestawów nadajników KE do obsługi aplikacji wieloekranowych
Uwaga: **Te zaawansowane funkcje są obsługiwane, gdy urządzenia KE są zarządzane przez oprogramowanie KE Matrix Management (CCKM)
- Rekomendowane przełączniki sieciowe
- Poniżej znajdują się przełączniki sieciowe, które przeszły testy obciążeniowe ATEN przy użyciu ekstenderów serii KE. Testy polegały na streamowaniu treści przez sieć przy rozdzielczościach 1920 x 1200 @60Hz (Seria KE69) i 3840 x 2160 @30Hz (Sera KE89), głębia koloru 24-bitowa przy 60 klatkach na sekundę.
•Cisco Catalyst 2960X / Catalyst 2960XR / Catalyst 3750
•HP Procurve 2920
•H3C S5120
•Huawei S5700
•DLink DGS-1510
Poniżej znajduje się link do FAQ dotyczący sposobu wyboru przełączników sieciowych i informacji o przełącznikach sieciowych zebranych przez Dział Obsługi Klienta ATEN, w którym zebrane informacje zawierają opinie klientów na temat ich aktualnego doświadczenia w użytkowaniu i instalacji produktu(ów).
https://eservice.aten.com/eServiceCx/Common/FAQ/view.do?id=6276
- Poniżej znajdują się przełączniki sieciowe, które przeszły testy obciążeniowe ATEN przy użyciu ekstenderów serii KE. Testy polegały na streamowaniu treści przez sieć przy rozdzielczościach 1920 x 1200 @60Hz (Seria KE69) i 3840 x 2160 @30Hz (Sera KE89), głębia koloru 24-bitowa przy 60 klatkach na sekundę.
Złącza | |
Porty KVM | 1 x gniazdo USB Typ B (białe) 1 x gniazdo DisplayPort (czarne) 1 x DB-9 żeńskie (czarne) |
Zasilanie | 1 x gniazdo DC Jack (czarne) 1 x 3-pinowy blok zacisków (zielony) |
Porty LAN | 1 x gniazdo RJ-45 (czarne) |
Przełączniki | |
Resetowanie | 1 x zagłębiony przycisk chwilowy |
Diody LED | |
10/100/1000 Mb/s | 1 (10: pomarańczowa / 100: pomarańczowa & zielona / 1000: zielona) |
Zasilanie | 1 (niebieska) |
Emulacja | |
Klawiatura/Mysz | USB |
Pobór mocy | DC5V:4.75W:22BTU DC48V:6.97W:33BTU |
Rozdzielczość wideo | Do 1920 x 1200 @ 60Hz |
Środowiskowe | |
Temperatura robocza | 0–50°C |
Temperatura przechowywania | -20–60°C |
Wilgotność | 0–95% RH, bez kondensacji |
Właściwości fizyczne | |
Obudowa | Metal |
Masa | 0.65 kg ( 1.43 lb ) |
Wymiary(D x S x W) | 18.20 x 11.75 x 2.87 cm (7.17 x 4.63 x 1.13 in.) |
Uwaga | Uwaga, dla niektórych produktów z montażem RACK standardowe wymiary szerokość/głębokość/wysokość mogą być wyrażone w postaci długość/szerokość/wysokość. |
Arkusz danych
ke9900st_kvm_extenders_ds_en.pdf (5.75 MB)Instrukcja
ke6900-ke6940-ke6900a-ke6940a-ke6900ait-ke6940ait-ke6900st-ke6910-ke6910atc-ke6912-ke6920-ke6920atc-ke6922-ke8950-ke8952-ke8900s-ke9900st-ke9950-ke9950atc-ke9952-cckm_um_w_2022-06-08.pdf (31.96 MB) KVM_over_IP_Matrix_System_Implementation_Guide_20190618.pdf (866.27 KB)Skrócona instrukcja obsługi
ke9900st_kvm_extenders_qsg.pdf (1.76 MB)Rysunek CAD
KE9900ST_V01_CAD_Drawing.pdf (50.49 KB)Oprogramowanie układowe
Opis | Wer. | Data wydania | Nazwa pliku | |
KE Slim Matrix | ||||
Firmware Upgrade | v7.5.741.002 | 2023-07-24 | ke6900st-ke8900st-ke9900st-Slim-Matrix-v7.5.741.002.zip | |
Firmware Upgrade | v7.5.741 | 2023-02-23 | ke6900st_ke8900st_ke9900st_Slim_Matrix_v7.5.741.zip | |
Standard | ||||
Firmware Upgrade | v1.4.133 | 2023-01-30 | ke8900st_ke9900st_v1.4.133.zip | |
Firmware Upgrade | v1.4.131 | 2022-10-13 | ke8900st_ke9900st_v1.4.131.zip | |
Firmware Upgrade | v1.3.127 | 2022-05-30 | ke8900st_ke9900st_v1.3.127.zip | |
Firmware Upgrade | v1.3.126 | 2021-09-22 | ke8900st_ke9900st_v1.3.126.zip | |
Firmware Upgrade | v1.3.123 | 2021-02-04 | ke8900st_ke9900st_v1.3.123.zip | |
Firmware Upgrade | v1.2.116 | 2020-02-20 | ke8900st_ke9900st_v1.2.116.zip | |
Firmware Upgrade | v1.2.115 | 2019-12-05 | ke8900st_ke9900st_v1.2.115.zip | |
Firmware Upgrade | v1.2.111 | 2019-03-07 | ke8900st_ke9900st_v1.2.111.zip |
