4-канальный 4K HDMI многооконный процессор с функцией KVM


CM1284
  • 4-портовый, USB, HDMI, KVMP™-переключатель с  поддержкой двух дисплеев на консоли. На одном из них поддерживается режим просмотра нескольких изображений (Quad, PiP/PbP/PoP), на другом изображение выводится в полноэкранном режиме
  • Возможность простого изменения размера и/или положения любого окна в режимах PiP или PbP согласно запросам пользователей; Поддержка высочайшего качества изображения - до 4K (4096 x 2160 при 30 Гц); YCbCr 4 :2 :2
  • Поддержка режима последовательного соединения (Daisy Chain Control, (DCC)) — управление с одной консоли максимум тремя дополнительными экземплярами переключателя CM1284; Поддержка режима подключения переключателей каскадом (до двух уровней) — управление с одной консоли максимум 16 компьютерами (в режиме 4 x 4 Multi-view)
  • Поддержка функции Boundless Switching (безграничного или бесконтактного переключения) – позволяет для переключения на другие источники видео просто перемещать курсор мыши по окнам, даже при подключении переключателей в цепь
4K
HDMI


CM1284 позволяет подключать до 4 компьютеров и двух дисплеев с интерфейсами HDMI, облегчая мониторинг нескольких видеоисточников в реальном времени, поддерживая режим просмотра нескольких изображений в одном окне с качеством до 4K DCI. Благодаря независимому управлению клавиатурой и мышью можно одновременно выбирать, переключать и отображать несколько источников видеосигнала. Также этот инновационный Multi-View KVMP™ переключатель оснащен 2-портовым USB-концентратором, позволяющим каждому компьютеру получить доступ к подключенным периферийным устройствам. При этом переключение периферийных USB-устройств может быть независимым от KVM-фокуса, что делает многозадачность рабочего стола по-настоящему простой и продуктивной.



Универсальные режимы отображения

В конфигурации с двумя дисплеями видеоданные от нескольких источников могут отображаться в различных режимах. На основном дисплее в полноэкранном, четырех-оконном, PiP (картинка в картинке), PbP (картинка рядом с картинкой) и PoP (картинка на картинке), в то время как на дополнительном дисплее, выбранный источник может отображаться в полноэкранном режиме, что повышает эффективность работы без упущения каких-либо важных деталей.

Интуитивно понятное безграничное переключение

Функция Boundless Switching компании ATEN обеспечивает мгновенный доступ и управление, позволяет для переключения на другие источники видео просто и плавно перемещать курсор мыши по окнам.

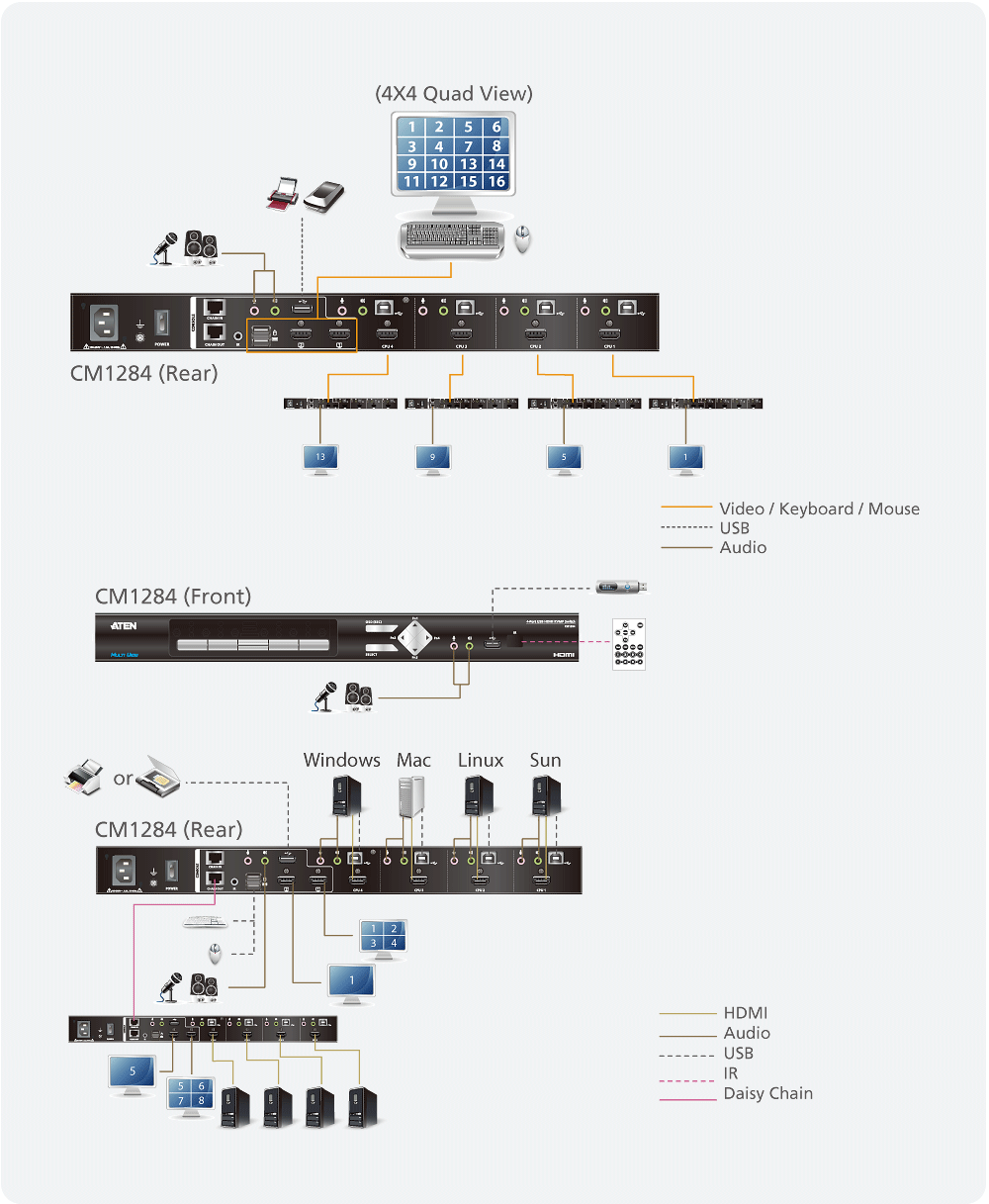

Поддержка подключения шлейфом и каскадом

Используя возможность управления при подключении шлейфом (Daisy Chain Control) можно управлять с одной консоли 3 дополнительными экземплярами CM1284 (до 16 видеоисточников).

Кроме того, подключение каскадом до 2 уровней, позволяет подсоединить 4 дополнительных экземпляра CM1284 (до 16 источников видео), управляемых с единой консоли и режимом просмотра нескольких изображений в одном окне (до 4x4).

Применения

KVMP™-переключатель CM1284 идеально подходит для критичных по времени действий с использованием настольных компьютеров, требующих отслеживания в реальном времени нескольких источников видео и незамедлительно быстрого реагирования. Например, при использовании в роли пульта управления в средах вещания или наблюдения.



Комплектация

  • 1x 4-портовый, USB, HDMI, KVMP™-переключатель CM1284 с функцией Multi-View
  • 4x специальных KVM-кабеля (HDMI, USB, звук)
  • 1x шнур питания
  • 1x ИК-пульт дистанционного управления
  • 1x комплект для монтажа в стойку
  • 1x руководство пользователя

4-портовый, USB, HDMI, KVMP™-переключатель с функцией Multi-View модели CM1284 компании ATEN повышает эксплуатационную эффективность работы в режиме реального времени. Он дает пользователям возможность более эффективно управлять данными, позволяя одновременно выбирать, переключать и отображать несколько источников видеосигнала с помощью независимо управляемых клавиатуры и мыши.



Улучшенные возможности видеовывода обусловлены использованием HDMI-подключения, которое поддерживает разрешение изображения до 4K (4096 x 2160 при 30 Гц). Оснащение консоли двумя видео-выводами обеспечивает пользователям возможность мониторинга в режиме реального времени. При этом один из выводов поддерживает несколько вариантов отображения: в режиме Quad View (видео-вывод с четырех компьютеров на один монитор в окнах одинакового размера), «изображение в изображении» (Picture in Picture, (PiP)), «изображение рядом с изображением» (Picture by Picture, (PbP), «изображение на изображении» (Picture on Picture,(PoP)), в то время, как другой вывод работает в полноэкранном режиме (Full Screen). Наличие у CM1284 функции Boundless Switching (безграничного или бесконтактного переключения) позволяет пользователям переключаться на другие видеоисточники, просто перемещая курсор мыши по окнам. Это упрощает мгновенный доступ и управление необходимым Вам компьютером.

Для возможности управления дополнительными экземплярами (до 3-х штук, подключенных к 1-му основному) переключателя CM1284 с помощью одной консоли, поддерживается режим последовательного соединения (Daisy Chain Control, (DCC)). Также может использоваться режим соединения переключателей CM1284 каскадом (до 2-ух уровней и до 4-ех дополнительных экземпляров переключателя). Оба режима соединения позволяют увеличить количество одновременно отображаемых источников изображения до 16.

Учитывая постоянно растущий спрос на функционал многосекторального просмотра, переключатель CM1284 спроектирован для его удовлетворения и специально предназначен для применений, где необходим мониторинг в реальном времени, таких как авиационная промышленность, торгово-финансовые операции и медицина.



  • Возможность одновременного отображения на одном экране консоли до четырех источников видео в различных режимах, включая: Quad View (видеовывод с четырех компьютеров на один монитор в окнах одинакового размера), «изображение в изображении» (Picture in Picture, (PiP)), «изображение рядом с изображением» (Picture by Picture, (PbP), «изображение на изображении» (Picture on Picture,(PoP))
  • Оснащение консоли двумя видео-выводами -  поддержка режима просмотра нескольких изображений (Multi-view) и полноэкранного режима (Full Screen)
  • Возможность простого изменения размера и/или положения любого окна в режимах PiP или PbP согласно запросам пользователей
  • Возможность конфигурирования системы с помощью передней панели, экранного меню (OSD), ИК-пульта дистанционного управления и команд последовательного интерфейса RS-232 – настройка режима отображения и выбор порта
  • Поддержка высочайшего качества изображения - до 4K (4096 x 2160 при 30 Гц); YCbCr 4:2:2
  • Наличие ниспадающего меню (Drop-down) – редактирование отображаемых окон, а также выполнение других функции с помощью мыши и экранной панели управления
  • Возможность выбора компьютера с помощью кнопок на передней панели и «горячих клавиш», мыши и команд последовательного интерфейса1
  • Поддержка функции Boundless Switching (безграничного или бесконтактного переключения) – позволяет для переключения на другие источники видео просто перемещать курсор мыши по окнам, даже при подключении переключателей в цепь
  • Поддержка фокуса функции Boundless Switching – рамка окна показывает компьютер на котором в данный момент сфокусировано управление
  • Поддержка расширенного рабочего стола с функцией Boundless Switching2
  • Поддержка функции Video DynaSync™ – эксклюзивная технология компании ATEN устраняет проблемы с отображением при загрузке и оптимизирует разрешение при переключении между различными источниками
  • Поддержка EDID Expert™, которая  выбирает оптимальные настройки EDID для плавного переключения, высокого качества отображения и использования наилучшего разрешения на подключенных устройствах
  • Поддержка режима последовательного соединения (Daisy Chain Control, (DCC)) — управление с одной консоли максимум тремя дополнительными экземплярами переключателя CM1284
  • Поддержка режима подключения переключателей каскадом (до двух уровней) — управление с одной консоли максимум 16 компьютерами (в режиме 4 x 4 Multi-view)
  • Совместимость с HDCP 1.4
  • Функция эмуляции/обхода клавиатуры на консоли, поддерживающая большинство мультимедийных клавиатур
  • Функция эмуляции/обхода порта для мыши на консоли, поддерживающая большинство драйверов мыши и многофункциональные мыши
  • Независимое переключение фокуса для выбора порта USB-периферии, звука и KVM-переключателя
  • Поддержка определения состояния питания
  • Функция автосканирования
  • Возможность обновление микропрограммы через USB-порт компьютера
  • Богатые низкие частоты обеспечивает качественное звучание в аудиосистемах 2.1
  • Поддержка многоязычных клавиатурных раскладок – поддержка английской, французской, японской и немецкой клавиатур
  • Возможность «горячего» подключения
  • Поддержка комбинаций клавиатур через эмуляцию (для Sun / Mac)3

    Примечание:
    1. Переключение портов мышью поддерживается только в режиме эмуляции мыши и только при использовании 3-кнопочной USB-мыши с колесом прокрутки
    2. Эта функция поддерживается только Multi-View KVMP™-переключателями начиная с микропрограммы версии 2.3.222 или более поздней.
    3. Клавиатуры Mac эмулируются комбинациями клавиатуры ПК. Клавиатуры Mac работают только с компьютерами этих фирм
Компьютерные подключения4
Выбор портаКнопки передней панели, «горячие» клавиши, ИК-пульт дистанционного управления, экранное меню (OSD), команды интерфейса RS-232
Разъемы
Порты консоли2 x гнезда USB тип А
2 x гнезда HDMI (черного цвета)
2 x миниатюрных гнезда стерео 3.5мм (зеленого цвета; 1 x передняя панель, 1 x задняя панель)
2 x миниатюрных гнезда стерео 3.5мм (розового цвета; 1 x передняя панель, 1 x задняя панель)
2 x гнезда RJ-45
Порты KVM (Компьютера)4 x гнезда USB тип В (белого цвета)
4 x гнезда HDMI (черного цвета)
4 x миниатюрных гнезда стерео 3.5мм (зеленого цвета)
4 x миниатюрных гнезда стерео 3.5мм (розового цвета)
Питание1 x разъем IEC320
USB концентратор2 x гнезда USB 2.0 тип А (1 x передняя панель, 1 x задняя панель)
Переключатели
Выбрано11 x кнопок
Светодиодные индикаторы
KVM4 (оранжевого цвета)
Аудио4 (зеленого цвета)
USB4 (зеленого цвета)
Эмуляция
Клавиатура/ МышьUSB
Видео4096 x 2160 при 30 Гц; YCbCr 4:2:2
Интервал проверки5, 10, 15, 30, 60, 90 секунд (по-умолчанию: 5 секунд)
Номинальная входная мощность100–240 В переменного тока; 50–60 Гц; 1 A
ЭнергопотреблениеAC110V:16.0W:101BTU
AC220V:14.8W:95BTU
Температура и влажность
Рабочая температура0-40°C
Температура хранения-10-60°C
Влажность0-80% рт. ст. без образования конденсата
Физические свойства
КорпусМеталлический
Масса2.46 kg ( 5.42 lb )
Размеры (Д х Ш х В)43.72 x 16.40 x 4.40 cm
(17.21 x 6.46 x 1.73 in.)
ПримечаниеОбратите внимание, что для некоторых изделий монтируемых стойку, физические размеры (ШxГxВ) выражаются в формате (ДxШxВ).

Описание и спецификации продукта

cm1284_kvm_switch_ds_en.pdf (2.94 MB)

Руководство пользователя

cm1164a-cm1284-user-manual-w.pdf (13.53 MB)

Краткое руководство по установке

cm1284_kvm_switch_qsg.pdf (2.16 MB)

Чертеж в формате CAD

CM1284-ASM-V01_WEB.pdf (63.6 KB)

Опис.ВерсияДата выпускаИмя файла
Firmware Upgradev2.3.2232023-03-02 cm1284_v2.3.223.zip
Firmware Upgradev2.3.2222022-04-01 cm1284_v2.3.222.zip
Firmware Upgradev2.2.2132021-02-04 cm1284_v2.2.213.zip
Firmware Upgradev2.1.2082020-10-05 cm1284_v2.1.208.zip
Firmware Upgradev2.1.2042020-02-20 cm1284_v2.1.204.zip
Firmware Upgradev1.1.1012019-07-19 cm1284_v1.1.101.zip
Firmware Upgradev1.0.0942019-04-24 cm1284_v1.0.094.zip
Firmware Upgradev1.0.0892019-02-11 cm1284_v1.0.089.zip
Firmware Upgradev1.0.0862018-11-07 cm1284_v1.0.086.zip
На веб-сайте нашего партнерского центра (e-service) зарегистрируйте устройство KE. После этого вы можете бесплатно загрузить приложение Matrix Manager Lite.
