HDMI HDBaseT-Liteエクステンダー(4K60p、POC対応)
VE1830
- HDMI(3D、Deep Color、4K60p)、HDCP2.2準拠
- HDMI 4K60p(3840×2160@60Hz、4:4:4)最大35m 、1080p最大70m延長
- POC(Power over Cable) - 送信機から受信機に電源供給
- RS-232Cシリアルポート(バイパス)
本製品はHDBaseT技術を使っています。ツイストペアケーブルの選定、導入工事にあたっては、右バナーリンク先の「ATEN HDBaseT製品導入時の注意点」に従い、適切な環境をご用意ください。

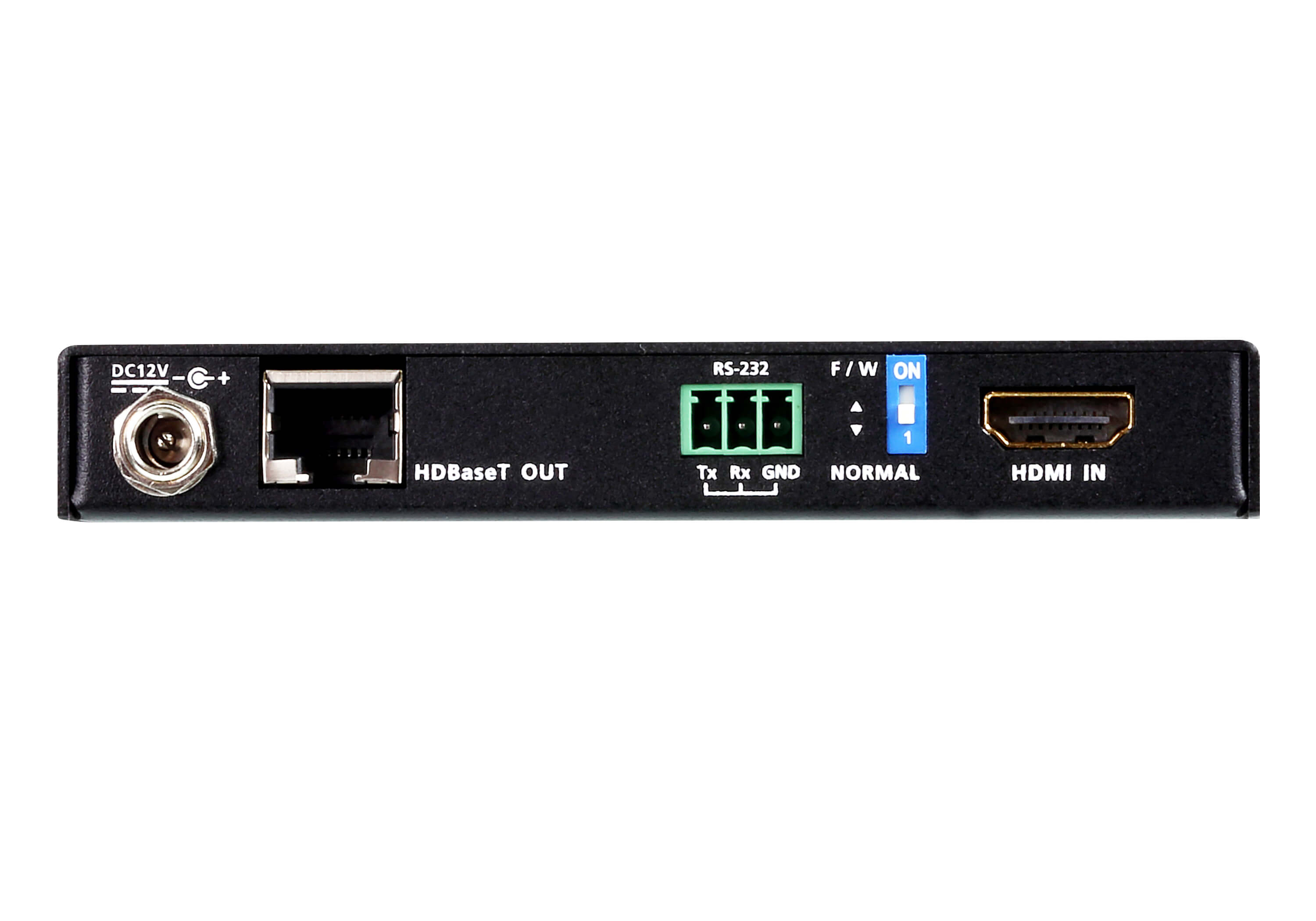

VE1830は、高品質のトランスミッターVE1830TおよびレシーバーVE1830Rから構成される製品で、プロフェッショナル向けA/Vシステムに優れた柔軟性を提供します。
HDBaseT™テクノロジーを搭載したVE1830は、1本のCat5e/6ケーブルを使用して4K60p HDMI信号を最大35m延長します。
このHDBaseT-LiteエクステンダーはHDCP 2.2に対応しており、HDMI仕様(3D、Deep Color、4K)に準拠しているため、視覚的にロスの少ない高品質のビデオとイメージを実現できます。また、POC(Power over Cable)を搭載しているため、トランスミッターからレシーバーへと電源を供給することが可能です。
VE1830は、デジタル教室、ビデオ会議室、ホームシアターなど、高品質なHDMI映像が求められるプロフェッショナル向けA/Vシステムに対して、
使いやすくコスト効率の高いソリューションを提供します。
同梱品
- RS-232ターミナルブロック×2
- 電源アダプター×1
- マウントキット×1
- クイックスタートガイド×1
- HDMI(3D、Deep Color、4K60p)、HDCP2.2準拠
- 解像度
- 4K60p HDMI信号(3840×2160@60Hz、4:4:4)を最大35m延長
- 解像度1080pのフルHD信号を最大70m延長
- HDR10+対応
- POC(Power over Cable) - VE1830TのユニットからVE1830Rのユニットに電源を供給
- タッチスクリーンやバーコードスキャナーなどの周辺機器を接続するためのRS-232シリアルポートを搭載
- プラグアンドプレイ対応
- 省スペースを実現するコンパクト設計
- 製品パッケージ同梱のラックマウントキットでラックへのマウントが可能
Function | VE1830R | VE1830T |
ビデオ入力 | ||
最大距離 | - | 5 m (2L-7D05H-1) |
インピーダンス | - | 100 Ω |
インターフェース | - | HDMI Type-A メス×1(Black) |
ビデオ出力 | ||
インピーダンス | HDMI Type-A メス×1(Black) | - |
インターフェース | 100 Ω | - |
最大距離 | 5 m (2L-7D05H-1) | - |
解像度 | ||
最大データ伝送速度 | 10.2Gbps(レーンあたり3.4Gbps) | 10.2Gbps(レーンあたり3.4Gbps) |
最大ピクセルクロック | 340 MHz | 340 MHz |
規格準拠 | HDMI(3D、Deep Color、4K)、4K HDR HDCP 2.2互換 CEC | HDMI(3D、Deep Color、4K)、4K HDR HDCP 2.2互換 CEC |
最大解像度/延長距離 | 最大4K60p(3840×2160)@60Hz(4:4:4)@35m(Cat 5e/6) 最大1080p @70m(Cat 6a/ATEN 2L-2910 Cat6) | 最大4K60p(3840×2160)@60Hz(4:4:4)@35m(Cat 5e/6) 最大1080p @70m(Cat 6a/ATEN 2L-2910 Cat6) |
対応解像度 | ※4K60p対応 4096×2160 / 3840×2160 @60Hz(4:2:0) @35m 4096×2160 / 3840×2160 @30Hz(4:4:4)@35m(Cat 5e/6) 1080p @60m(Cat 5e/6) | ※4K60p対応 4096×2160 / 3840×2160 @60Hz(4:2:0) @35m 4096×2160 / 3840×2160 @30Hz(4:4:4)@35m(Cat 5e/6) 1080p @60m(Cat 5e/6) |
オーディオ | ||
入力 | - | HDMI Type-A メス×1(Black) |
出力 | HDMI Type-A メス×1(Black) | - |
コネクター | ||
ユニット間 | RJ-45 メス×1 | RJ-45 メス×1 |
電源 | RJ-45 メス×1 (Power over Cable、VE1830Tより給電) | ロック式DC電源ジャック×1(Black) |
制御 | ||
RS-232チャンネル | 3極着脱式ターミナルブロック×1 | 3極着脱式ターミナルブロック×1 |
消費電力 | POC 8W: 38BTU/h 注意: ● ワット単位の測定値は、外部負荷がない場合の装置の標準的な消費電力を示します。 ● BTU/h単位での測定値は、デバイスに完全に負荷がかかった状態の消費電力を示します。 | DC12V:4W: 19BTU/h 注意: ● ワット単位の測定値は、外部負荷がない場合の装置の標準的な消費電力を示します。 ● BTU/h単位での測定値は、デバイスに完全に負荷がかかった状態の消費電力を示します。 |
スイッチ | ||
ファームウェアアップグレード | スライドスイッチ×1(ファームウェアアップグレードモード ON/OFF) | スライドスイッチ×1(ファームウェアアップグレードモード ON/OFF) |
動作環境 | ||
湿度 | 0~40℃ | 0~40℃ |
保管温度 | -20~60℃ | -20~60℃ |
動作温度 | 0~80% RH、結露なきこと | 0~80% RH、結露なきこと |
本体 | ||
ケース材料 | メタル | メタル |
重量 | 0.12 kg ( 0.28 lb ) | 0.15 kg ( 0.35 lb ) |
フェイスプレート サイズ (W×D×H) | 118.6×71.9×16.8mm | 118.6×71.9×16.8mm |
