4入力HDMIスイッチャー(デュアル出力、4K60p対応)
VS482B
- 最大4台のHDMIソースデバイスを2台のHDMIディスプレイに接続・表示が可能
- 最大解像度4096×2160 / 3840×2160@60Hz(4:4:4)、HDR対応
- HDMI(3D、Audio Return Channel,、Deep Color)、HDCP 2.2準拠
- 自動切替対応 - 新しく接続されたソースを自動的に切替表示

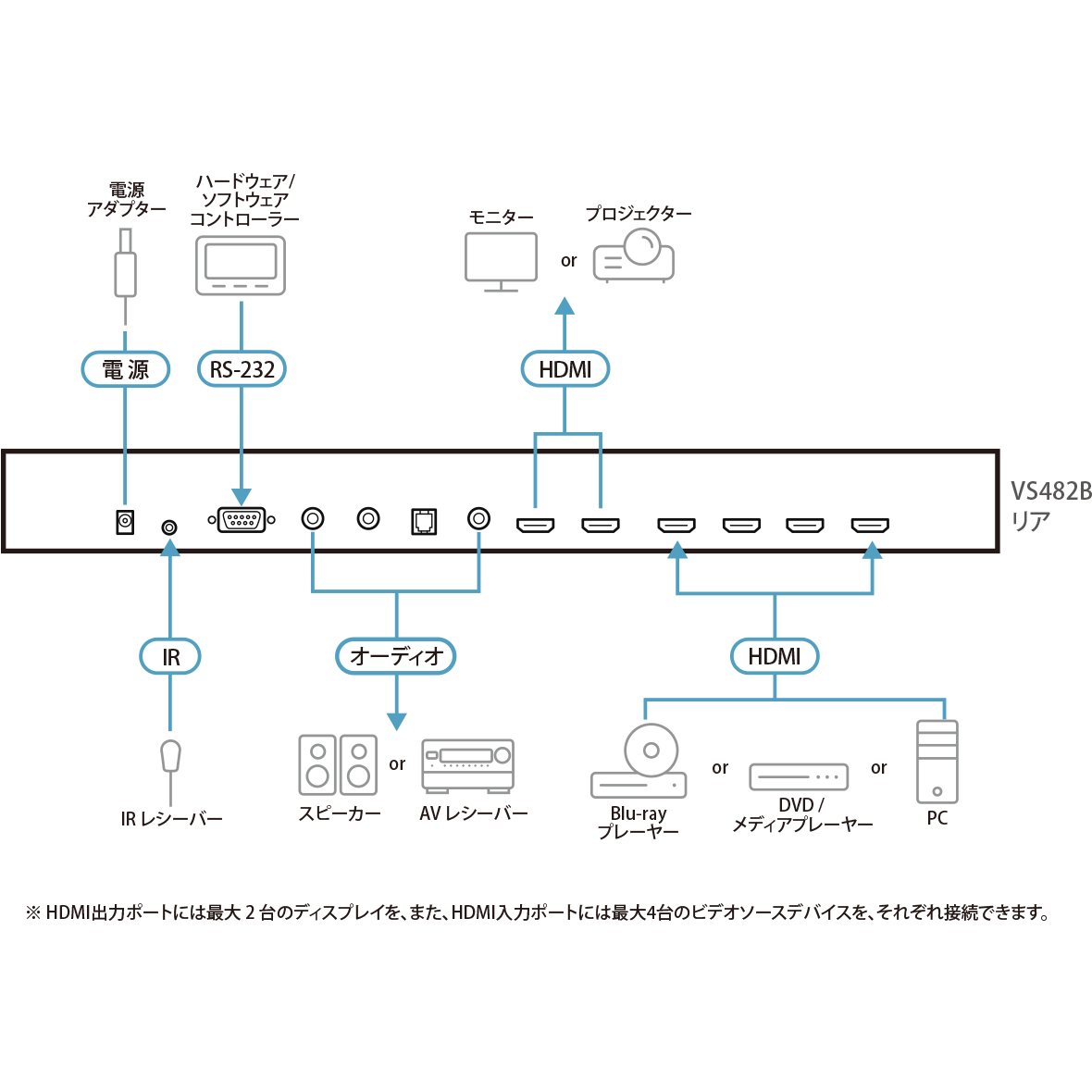

VS482Bは、4系統のHDMI信号を2つのHDMIディスプレイに出力できるHDMIスイッチャーです。
本製品はビデオ解像度4K60pに対応し、HDMI規格に準拠したAudio Return Channel(ARC)機能により、別のオーディオケーブルを接続することなく、オーディオを送信できます。HDMIソースの切替えは、フロントパネルのプッシュボタン、IRリモコン、RS-232コマンドから簡単に選択できます。
さらに、VS482B はEDIDエキスパート機能(エミュレーション機能)が搭載されており、最適なEDID 設定により、さまざまな画面でのスムーズな電源投入と最高品質の表示が可能になります。
これらの機能を搭載した本製品は、オーディトリアム、ホームシアター、ミーティングルーム、展示会、ショッピングセンターなどに役立つ実用的なソリューションを提供します。
同梱品
- 電源アダプター×1
- IRリモコンユニット×1
- マウントキット×1
- クイックスタートガイド×1
- 最大4台のHDMIソースデバイスを2台のHDMIディスプレイに接続・表示が可能
- 最大解像度4096×2160 / 3840×2160@60Hz(4:4:4)、HDR対応
- HDMI(3D、Audio Return Channel,、Deep Color)、HDCP 2.2準拠
- 自動切替対応 - 新しく接続されたソースを自動的に切替表示
- ARC(Audio Return Channel)機能 - HDMIケーブルをARCポートに接続し、オーディオをソースデバイスからオーディオ/ビデオレシーバーに送信
- OSDでシステム設定や情報表示が可能
- フロントパネルのプッシュボタン、IRリモコン、RS-232を使用して、HDMIソースデバイスを簡単に切替可能
- EDIDエキスパート機能 - 最適なEDID選択を行いスムーズな起動と高品質なビデオ映像を実現し、異なるディスプレイ間もベストな解像度で表示可能
- 双方向対応RS-232シリアルリモートポートでハイエンドシステムからの制御が可能
- HDMI入力信号のオーディオをデジタル光/同軸オーディオやステレオオーディオで出力可能
- 5.1chオーディオ出力対応
- CEC準拠
- ラックマウント対応
ビデオ入力 | |
インターフェース | HDMI Type-A メス×4(Black) |
インピーダンス | 100 Ω |
最大距離 | 3m(4096×2160 @ 60Hz、4:4:4) |
ビデオ出力 | |
インターフェース | HDMI Type-A メス×2(Black) |
インピーダンス | 100 Ω |
最大距離 | 3m(4096×2160 @ 60Hz、4:4:4) |
解像度 | |
最大データ伝送速度 | 18Gbps(6Gbps/レーン) |
最大ピクセルクロック | 600MHz |
規格準拠 | HDMI(3D、Audio Return Channel、 Deep Color)、HDCP 2.2、CEC |
最大解像度 | 4096×2160 / 3840×2160@60Hz(4:4:4) |
最大距離 | 最大3m(入力/出力) |
オーディオ | |
入力 | HDMI Type-A メス×4(Black) |
出力 | アナログ:RCA×2(Red / White) デジタル:HDMI Type-A メス×2(Black)、Toslink×1 (Black)、RCA×1(Orange) |
LED | |
ステータス | 入力:LED(Green)×4(HDMI入力) 出力:LED(Green)×1(ARC ON/OFF) |
電源 | LED(Green/Orange)×1(電源ON/OFF) |
スイッチ | |
ビデオ入力ポートの選択 | プッシュボタン×4(HDMI入力) |
選択モード | プッシュボタン×1(ARC ON/OFF) |
電源 | プッシュボタン×1(電源ON/OFF) |
制御 | |
RS-232C | 機能:ポート切替&FWアップグレード コネクター:DB-9ピン メス×1(Black) ボーレート:19200、データビット:8、ストップビット:1、 パリティ:無、フローコントロール:無 |
IR | IR延長用レシーバー:ステレオミニジャック×1(Black) |
EDID設定 | EDIDモード:デフォルト(4K@60Hz) / ポート1 / Remix |
コネクター | |
電源 | DC電源ジャック×1 |
消費電力 | DC5V:3.29W:15BTU/h 注意: ● ワット単位の測定値は、外部負荷がない場合の装置の標準的な消費電力を示します。 ● BTU/h単位での測定値は、デバイスに完全に負荷がかかった状態の消費電力を示します。 |
動作環境 | |
動作温度 | 0~40°C |
保管温度 | -20~60°C |
湿度 | 0~80% RH、結露なきこと |
ケース | |
ケース材料 | メタル |
重量 | 2.16 kg ( 4.76 lb ) |
サイズ(W×D×H) | 437.2×158.8×44.0 mm |
特集記事
データシート
vs482b_ver01j.pdf (1.11 MB)マニュアル
ファイル名 | リリース日 |
vs482b-user-manual-w.pdf (4.05 MB) | 2024-01-03 |
クイックスタートガイド
vs482b_video_switches_qsg.pdf (2.14 MB)ファームウェア
説明 | バージョン | リリース日 | ファイル名 |
Firmware Upgrade | v1.1.103 | 2023-07-17 | vs482b-v1.1.103.zip |
Firmware Upgrade | v1.1.102 | 2022-07-12 | vs482b_v1.1.102.zip |
Firmware Upgrade | v1.1.101 | 2021-11-11 | vs482b_v1.1.101.zip |
Firmware Upgrade | v1.0.062 | 2019-12-05 | vs482b_v1.0.062.zip |
