4-ех портовый блок расширения последовательных портов VK224 (Serial Expansion Box)


VK224
  • Обеспечивает 4 двунаправленных последовательных порта RS-232/422/485 для расширения возможностей системы управления оборудованием от компании ATEN
  • К одному блоку управления VK2100 могут быть добавлены до 8 блоков расширения
  • Идентификационные переключатели образуют пару из VK224 и блока контроллера VK2100 для мгновенных настроек параметров сети
  • Возможность раздельного питания: с помощью источника постоянного напряжения (DC) или питание через Ethernet-подключение (PoE)
ROHS
Weee

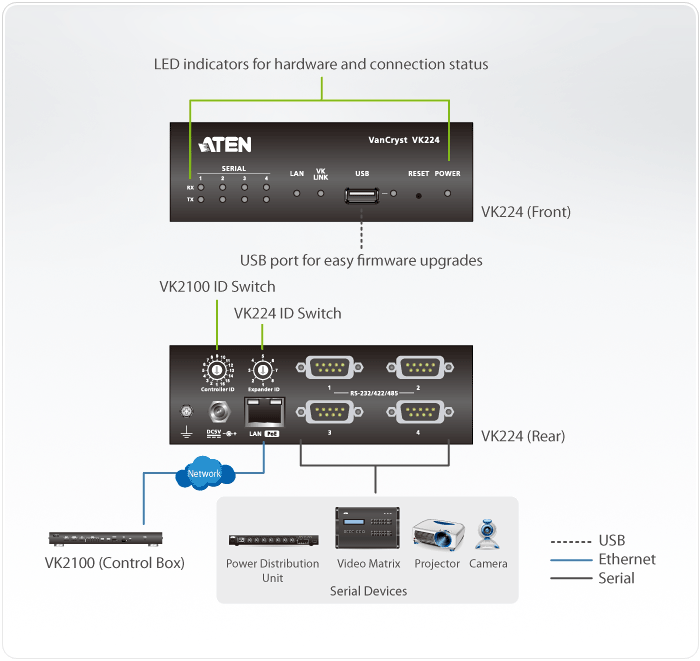

4-ех портовый блок расширения VK224 предназначен для гибкого дополнения системы управления оборудованием от компании ATEN четырьмя двунаправленными последовательными портами RS-232/422/485. Это позволяет пользователям управлять дополнительными устройствами с последовательным интерфейсом в средах, требующих большего количества таких устройств. Обладая возможностью Ethernet-подключения, блок расширения VK224 может быть легко соединен с блоком управления VK2100 из любого места существующей локальной сети.

Комплектация

  • 1x 4-ех портовый блок расширения последовательных портов VK224
  • 1x комплект для монтажа в стойку
  • 1x руководство пользователя
  • Обеспечивает 4 двунаправленных последовательных порта RS-232/422/485 для расширения возможностей системы управления оборудованием от компании ATEN
  • К одному блоку управления VK2100 могут быть добавлены до 8 блоков расширения
  • Гибкое развертывание: подключение к блоку управления VK2100 осуществляется с помощью Ethernet-соединения
  • Идентификационные переключатели образуют пару из VK224 и блока контроллера VK2100 для мгновенных настроек параметров сети
  • Возможность раздельного питания: с помощью источника постоянного напряжения (DC) или питание через Ethernet-подключение (PoE)
  • Возможность обновление микропрограммы по USB или через веб-интерфейс
Интерфейсы
Последовательный• Программируемый двунаправленный порт RS-232/422/485 - 4 шт.
(4 штекерных соединителя DB9, настраиваемых с помощью назначения контактов);
 – Скорость (бит/с): 300 - 115200 (по умолчанию: 9600);
 – Бит данных: 8 (по умолчанию) или 7;
 – Стоповый бит: 1 (по умолчанию) или 2;
 – Четность: Нет (по умолчанию), Четный или Нечетный;
 – Контроль потока: Нет (по умолчанию) RTS/CTS

RS-232RS-422RS-485
Вывод 2: RXВывод 1: RX-Вывод 3: D+
Вывод 3: TXВывод 2: RX+Вывод 4: D-
Вывод 5: GNDВывод 3: TX+
Вывод 7: RTSВывод 4: TX-
Вывод 8: CTSВывод 5: GND
Ethernet• 1 x RJ-45 (гнездо), 10/100Base-T
• Поддержка протоколов: ICMP, TCP/IP, DHCP, HTTPS, SSH
• Поддержка DHCP. Если IP не присваивается в течение 30 секунд, то будут использоваться следующие параметры IP-адреса по умолчанию:
IP-адрес: 192.168.0.60
Маска подсети: 255.255.255.0
Переключатели
ID контроллера1 x 16-сегментный переключатель
ID удлинителя1 x 8-сегментный переключатель
Кнопка сброса1 x полуутопленная кнопка
USB1 x USB тип A
ЭнергопотреблениеDC5V:3.8W:28BTU
DC48V:4.75W:33BTU
Температура и влажность
Рабочая температура0 – 50°C
Температура хранения–20 – 60°C
Влажность0 - 80% рт. ст. без образования конденсата
Физические свойства
КорпусМеталлический
Масса0.45 kg ( 0.99 lb )
Размеры (Д х Ш х В)13.00 x 7.58 x 4.20 cm
(5.12 x 2.98 x 1.65 in.)
ПримечаниеОбратите внимание, что для некоторых изделий монтируемых стойку, физические размеры (ШxГxВ) выражаются в формате (ДxШxВ).
