4入力2出力プレゼンマトリックススイッチャー(4K60p対応)
VP1420
- 4系統のマルチフォーマット入力に対応 - 3系統のHDMI入力と1系統のVGA入力
- 2系統のHDMI出力
- オーディオ・エンベデッド機能 - ステレオオーディオは、HDMI出力へのエンベデッドやステレオライン出力への分離が可能
- オーディオ・ディエンベデッド機能 - HDMIオーディオからステレオライン出力への抽出が可能
- 自動切替機能 - 新しいソースが接続されると自動的に認識し切替を実行
VP1420は、ビデオマトリックススイッチャーの機能に、4K60pスケーラーとオーディオプロセッサー、そしてアナログ→デジタルコンバーターの機能を統合した多機能プレゼンスイッチャーです。4系統の入力から任意に選択した信号を2系統の4K60p信号として出力できる本製品は、ビジネスシーンにおけるプレゼンの効率化と与える印象の強化を目的として開発されました。
4K HDR対応
最大解像度4K60p - HDMI:4096×2160@60Hz(4:4:4)。プレゼンテーションで鮮やかなコンテンツを提供します。

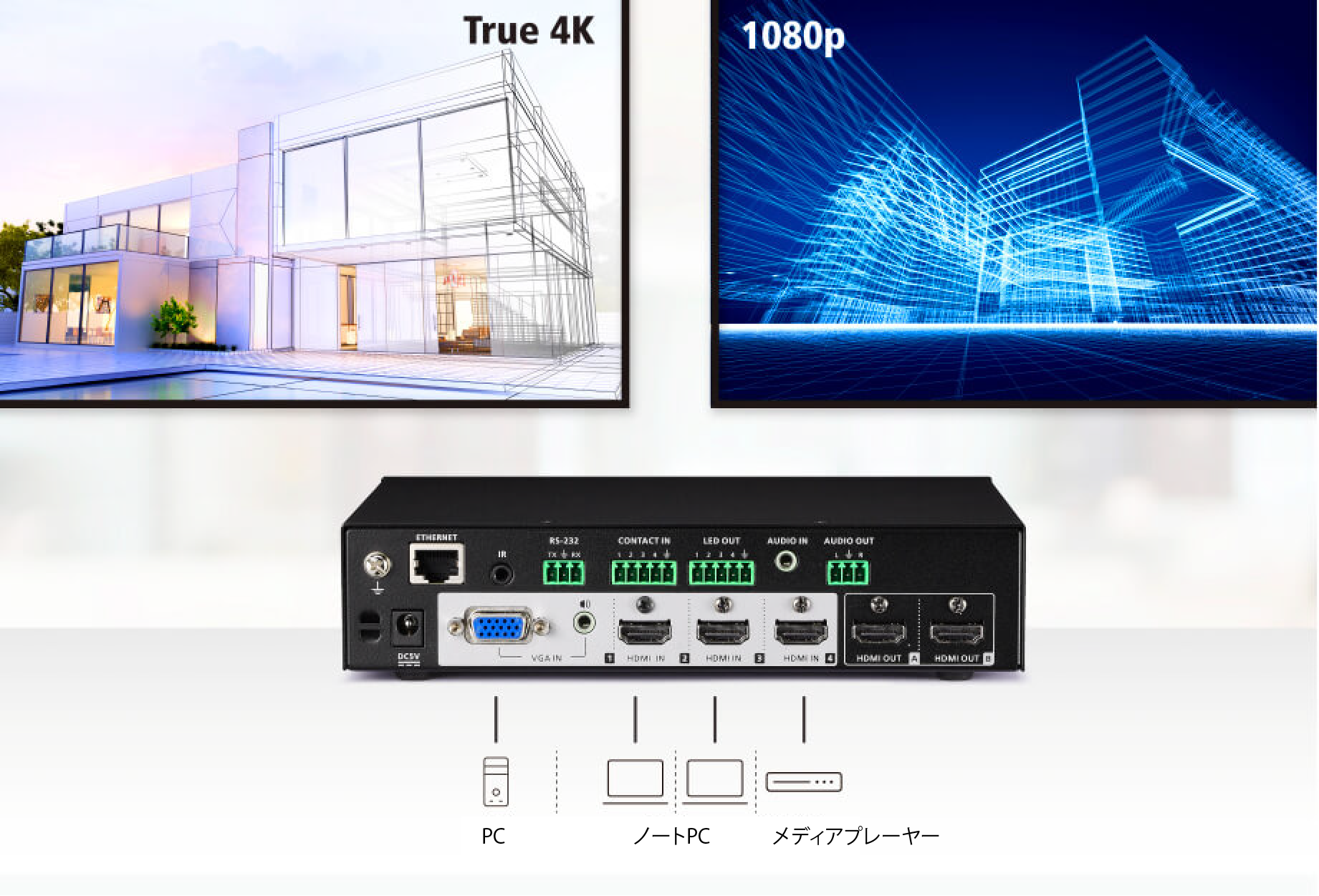

完璧にスケーリングされたスムーズなAV切替え
最大4つのソース(HDMI×3、VGA×1)を接続可能。スムーズな切替えでスケーリングされたコンテンツを同時に表示することができます。

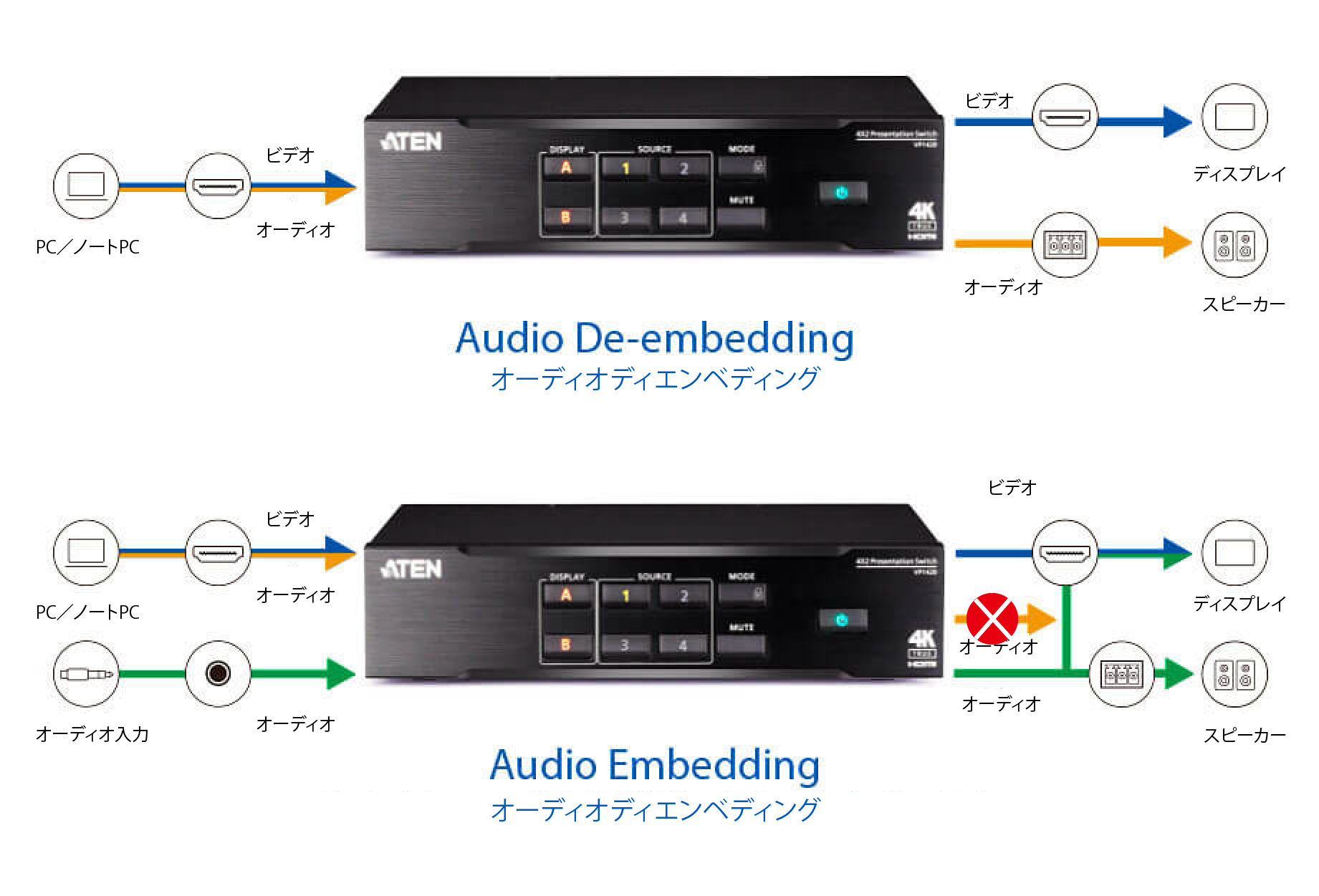

フレキシブルなオーディオエンベディング/ディエンベディング
ステレオオーディオのエンベディングとHDMIオーディオのディエンベディングから複数のオーディオ出力に対応。お好みのオーディオ設定を簡単に最適化します。

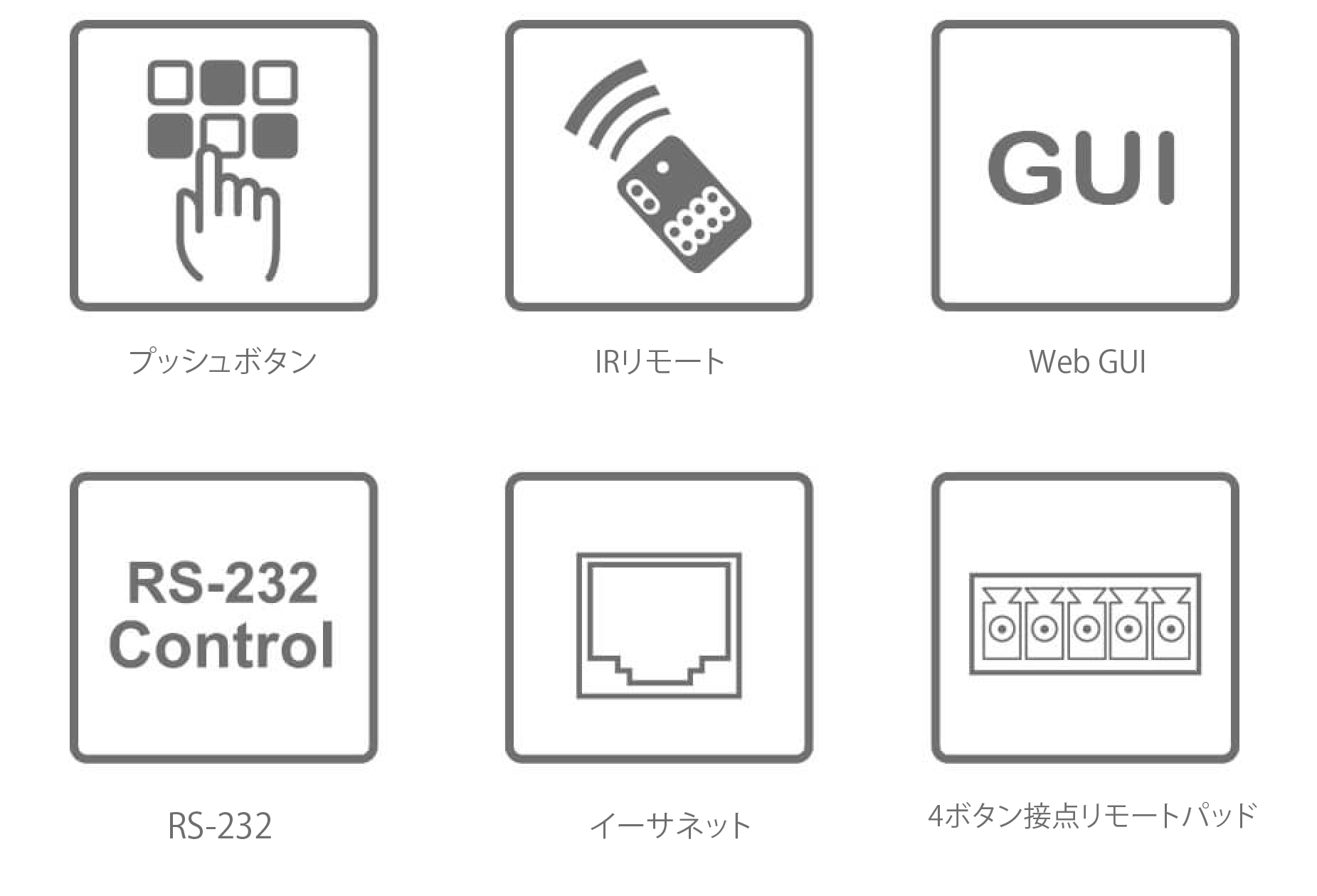

多機能でも合理的なコントロール
フロントパネルのプッシュボタン、IRリモート、Web GUIおよびRS-232、イーサネット、コンタクトクロージャーなどの制御インターフェースを介して合理的な操作を実現。
お問い合わせ
お客様へのご案内
- 弊社のメルマガを「配信停止」に設定されている方は、自動返信メールが届かない場 合がございます。
- @gmail等のフリーメールのアドレスでのお問い合わせは、自動返信のメールが届かな いことがありますが、その場合も、弊社宛にお問い合わせのメールは届いていることがほ とんどです。弊社営業日で24時間以内にはご連絡をさせていただきますので、お待ちくだ さい。
- お問い合わせ送信後、弊社営業日で24時間以内に返信メールがない場合は、大変お手 数ですが、sales@atenjapan.jpにお問い合わ せください。
同梱品
- VPK104×1
- IRレシーバー×1
- IRリモコン×1
- 3極ターミナルブロック×2
- 5極ターミナルブロック×2
- 電源アダプター×1
- クイックスタートガイド×1
VP1420は、ビデオマトリックススイッチャーの機能に、4K60pスケーラーとオーディオプロセッサー、そしてアナログ→デジタルコンバーターの機能を統合した多機能プレゼンスイッチャーです。4系統の入力から任意に選択した信号を2系統の4K60p信号として出力できる本製品は、ビジネスシーンにおけるプレゼンの効率化と与える印象の強化を目的として開発されました。また、本製品はテーブルの下やシステムラックへと簡単にマウントできるのが特長です。
操作はフロントパネルのプッシュボタン、IRリモコン、RS-232、イーサネット経由でのWeb GUIから用途に応じてお選びいただけるため、システムデバイスの数を抑えられるだけでなく、操作の複雑さを解消することも可能です。本製品は、中小企業や教育現場でのプレゼン環境への導入に適しており、ミーティングルーム、教室、トレーニングルームでお使いいただけます。また、これ以外のシーンでも、展示会やホテルなどプレゼンが必要とされる環境でご活用いただけます。
アナログ/デジタルAVをマトリックス切替
- 4系統のマルチフォーマット入力に対応 - 3系統のHDMI入力と1系統のVGA入力
- 2系統のHDMI出力
- オーディオ・エンベデッド機能 - ステレオオーディオは、HDMI出力へのエンベデッドやステレオライン出力への分離が可能
- オーディオ・ディエンベデッド機能 - HDMIオーディオからステレオライン出力への抽出が可能
- 自動切替機能 - 新しいソースが接続されると自動的に認識し切替を実行
HDビデオを最適に出力
- 最大解像度4K60p - HDMI:4096×2160@60Hz(4:4:4)
- 4K HDR対応
- スケーラー機能 - アップスケールされたビデオ(最大4K)はディスプレイAに、ダウンスケールされたビデオ(最大1080p)はディスプレイBにそれぞれ表示
- EDIDエキスパート機能 - 最適なEDID選択を行いスムーズな起動と高品質なビデオ映像を実現し、異なるディスプレイ間もベストな解像度で表示可能
- HDMI(3D、Deep Color、4K)、HDCP 2.2準拠
多様で無駄のない操作性
- 複数の操作オプションを提供 - フロントパネルのプッシュボタン、IRリモコン、RS-232、インターネット経由でのWeb GUI操作
- ビデオマトリックススイッチャーコントロールアプリを使用することにより、映像機器へのアクセス性と操作性が向上
- スタンバイモード対応により省電力と高速起動を実現
- CEC対応
- VPK104(4ボタン接点リモートパッド)を併用してボタンによるリモート制御が可能
ビデオ入力 | |
インターフェース | HDMI Type-A メス×3(Black) D-sub15ピン メス×1(Blue) |
最大距離 | HDMI - 4K@60Hz(4:4:4):3m 4K@30Hz:10m 1080p@60Hz:15m VGA - 1080p@60Hz:15m |
ビデオ出力 | |
インターフェース | HDMI Type-A メス×2(Black) |
最大距離 | HDMI - 4K@60Hz(4:4:4):3m 4K@30Hz:10m 1080p@60Hz:15m |
解像度 | |
最大解像度 | HDMI:最大4096×2160 / 3840×2160@60Hz(4:4:4) VGA:最大1080p@60Hz |
規格準拠 | HDMI(3D、Deep Color、4K)、4K HDR HDCP 2.2準拠、CEC |
オーディオ | |
入力 | ステレオオーディオ(VGA):ステレオミニジャック メス×1(Green) ステレオオーディオ(HDMI):ステレオミニジャック メス×1(Green) |
出力 | ライン出力(アンバランス):3極着脱式ターミナルブロック×1 |
制御 | |
RS-232C | 3極着脱式ターミナルブロック×1 |
IR | ステレオミニジャック メス×1(Black) |
イーサネット | RJ-45 メス×1(Silver) |
接点 | 5極着脱式ターミナルブロック×1 |
LED出力 | 5極着脱式ターミナルブロック×1 LED出力電源:+5 VDC、0.2A |
スイッチ | |
電源 | プッシュボタン×1(LED:Green / Orange) |
ビデオ入力ポートの選択 | プッシュボタン×4(LED:Green) |
ビデオ出力ポート選択 | プッシュボタン×2(LED:Orange) |
選択 | ミュート:プッシュボタン×1 モード/解除:プッシュボタン×1 |
EDID設定 | EDIDモード:デフォルト / ポート1 / リミックス |
コネクター | |
電源 | DCジャック×1(Black) |
消費電力 | DC5V:7.21W:38BTU/h 注意: ● ワット単位の測定値は、外部負荷がない場合の装置の標準的な消費電力を示します。 ● BTU/h単位での測定値は、デバイスに完全に負荷がかかった状態の消費電力を示します。 |
動作環境 | |
動作温度 | 0-40°C |
保管温度 | -20 - 60°C |
湿度 | 0~80% RH、結露なきこと |
本体 | |
ケース材料 | メタル |
重量 | 1.09 kg ( 2.4 lb ) |
フェイスプレート サイズ (W×D×H) | 200×160.5×44 mm |
