16ポート PS/2-USB VGA LCD KVMドロワー(デイジーチェーンポート搭載、USBデバイス対応)
CL5716
- Slideaway™17インチLCD一体型16ポートKVMPドロワー
- LEDライト搭載 - 手元が暗い場合でもキーボードやタッチパッドの操作が可能
- デュアルインターフェース - コンピューターおよびコンソールは、PS/2、USBの両インターフェースに対応
- マルチプラットフォーム対応 - Windows、Linux、Mac、Oracle社SPARC(Sun)
CL5716はデュアルインターフェース(PS/2・USB)対応16ポートKVMPドロワーです。本製品は従来のドロワーの機能に加え、LCDパネルにあるUSBポートにUSBデバイスを接続し、製品に接続されているコンピューターでそのデバイスを切り替えて使用することができます。また、インターフェースはPS/2とUSBに、OSはWindows、Linux、Mac、Oracle社SPARC(Sun)のマルチプラットフォームにそれぞれ対応しておりますので、様々なタイプのサーバーが混在する環境でのコンソールの集約に適しています。
同梱品
- 2L-5202U(1.8m)ケーブル×2
- コンソールケーブル×1
- ファームウェアアップグレードケーブル×1
- 電源ケーブル(1.8m)×1
- イージーセットアップラックマウントキット(ショートorロング)×1
- クイックスタートガイド×1
- Slideaway™17インチLCD一体型16ポートKVMPドロワー
- LEDライト搭載 - 手元が暗い場合でもキーボードやタッチパッドの操作が可能

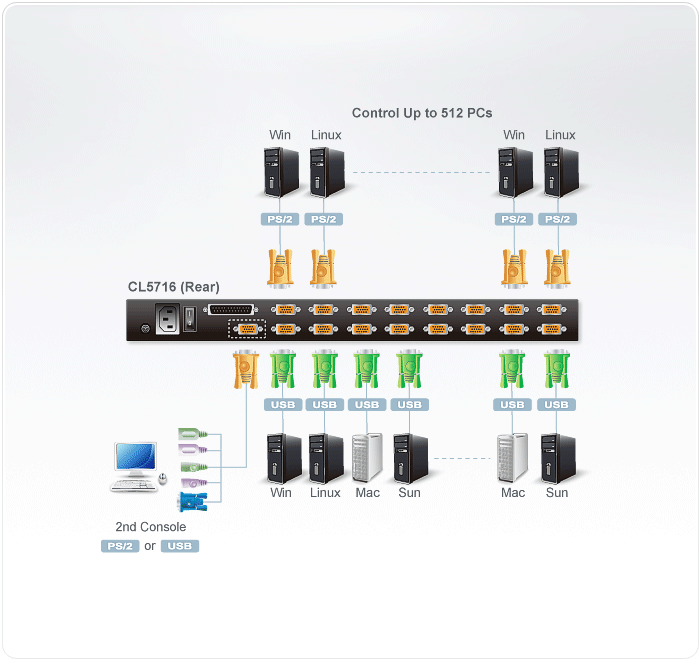

- デイジーチェーン接続対応 – KVMスイッチの追加増設は最大31台まで、接続可能コンピューターは最大512台まで対応
- デイジーチェーン接続対応スイッチ:CS1708A、CS1716A
- デュアルインターフェース - コンピューターおよびコンソールは、PS/2、USBの両インターフェースに対応
- ドロワーに接続されている各コンピューターで共有可能なUSBハブポートを搭載*
- マルチプラットフォーム対応 - Windows、Linux、Mac、Oracle社SPARC(Sun)
- Windows、Mac、Sun対応USBキーボードとの併用が可能
- PS/2、USBキーボード・マウスエミュレーション機能 - 接続されているコンピューターは、スイッチがどのポートを選択していてもエラーを回避して起動
- 外付けUSBマウス用ポート搭載
- VGA解像度 - 最大1,280×1,024@75Hz、DDC2B準拠
- コンピューター切替方法 - プッシュボタン、ホットキー、OSD
- 2レベルユーザーアクセス制御(ユーザー4名、アドミニストレーター1名) - 各ユーザーにポート別アクセス権限の設定が可能
- オートスキャン機能、ブロードキャスト機能搭載
- 製品にデイジーチェーン接続されているKVMスイッチにも同時にファームウェアの更新を実行
- 対応キーボード言語 - 日本語、英語(US/UK)、フランス語、ドイツ語(ドイツ/スイス)、ギリシャ語、ハンガリー語、イタリア語、韓国語、ロシア語、スペイン語、スウェーデン語、中国語(繁体字)
* 製品に接続されたUSBデバイスへのアクセスは、製品とコンピューターの間にUSB対応のKVMケーブルを使用したときに限りご利用いただけます。PS/2対応のKVMケーブルを使用した場合はこの機能はご利用いただけません。また、USBデバイスは、CL5708/CL5716に直接接続されているコンピューターからはアクセス可能ですが、子機となるスイッチからアクセスすることはできませんのでご注意ください。
・CL5716ご注文用型番一覧
本製品を購入した場合、以下のイージーセットアップ・ラックマウントキットが選択可能です。ご購入の際にはラックマウントキットタイプをご指定下さい。
LCDサイズ | ポート数 | ご注文用型番 | |
ショートレール(型番:2X-011G) 対応ラック奥行:42cm - 70cm | ロングレール(型番:2X-012G) 対応ラック奥行:68cm - 105cm | ||
17インチLCDモデル | 16 | CL5716MJJS | CL5716MJJL |
※注意:ラックマウントキットの対応奥行き表示は、ラック取り付け支柱間の距離を表しています。実際のラックマウント作業の際には、ラック内寸に対するドロワー本体の奥行きやケーブル取り回しを考慮する必要がありますのでご注意ください。
コンピューター接続数 | |
ダイレクト | 16 |
最大 | 512(デイジーチェーン接続) |
コンソール接続数 | |
ローカル | セカンドコンソール:1 |
コンピューター側対応インターフェース | キーボード/マウス:PS/2、USB |
セカンドコンソール側対応インターフェース | キーボード/マウス/モニター:PS/2、USB |
ポート選択 | OSD、ホットキー、プッシュボタン |
コネクター | |
KVMポート | キーボード/マウス/モニター:SPHD メス(イエロー)×16 |
セカンドコンソールポート | キーボード/マウス/モニター:SPHD オス(イエロー)×1 |
デイジーチェーンポート | OUT: DB-25ピン オス×1 |
ファームウェアアップグレード | RJ-11×1 |
USBポート | USBタイプA メス×1 |
電源 | 3極AC電源ソケット×1 |
セカンドマウスポート | USBタイプA メス×1 |
スイッチ | |
ポート選択 | プッシュボタン×2 |
ステーション選択 | プッシュボタン×2 |
リセット | ピンホール型スイッチ×1 |
電源 | ロッカースイッチ×1 |
ファームウェアアップグレード | スイッチ×1 |
LCD調節 | プッシュボタン×4 |
LCD電源 | LEDプッシュボタン(オレンジ)×1 |
LED | |
オンライン | オレンジ×16 |
電源 | ダークグリーン×1 |
ポートID | 7セグメントデジタル表示 オレンジ×2 |
ステーションID | 7セグメントデジタル表示 オレンジ×2 |
Lock | Num Lock (グリーン)×1 Caps Lock (グリーン)×1 Scroll Lock (グリーン)×1 |
エミュレーション | |
キーボード/マウス | PS/2、USB |
スキャンインターバル | 1~255秒(ユーザー設定)/5秒(デフォルト) |
パネル仕様 | |
画面サイズ | 17インチ |
ピクセルピッチ | 0.264 mm×0.264 mm |
対応色 | 1677万色 |
コントラスト比 | 1000:1 |
輝度 | 250 cd/m² |
応答時間 | 5ミリ秒 |
視野角 | 170°(水平)、160°(垂直) |
ビデオ | |
17インチLCD | 最大1,280×1,024@75Hz、DDC2B準拠 |
電源仕様 | AC 100~240V、50/60Hz、1A (日本仕様はPSE対応3P/100V電源コードを同梱) |
消費電力 | 17W |
動作環境 | |
動作温度 | 0~50℃ |
保管温度 | -20~60℃ |
湿度 | 0~85% RH、結露なきこと |
ケース | |
ケース材料 | メタル、プラスチック |
重量 | 13.59 kg ( 29.93 lb ) |
サイズ(W×D×H) | 480×643×44 mm |
同梱品 | 2L-5202U(1.8m)ケーブル×2 コンソールケーブル×1 電源ケーブル(1.8m)×1 ファームウェアアップグレードケーブル×1 イージーセットアップラックマウントキット(ショートorロング)×1 クイックスタートガイド×1 |
対応KVMケーブル | 《PS/2 KVMケーブル》 2L-5201P(1.2m) 2L-5202P(1.8m) 2L-5203P(3m) 2L-5206P(6m) 2L-5210P(10m) 《USB KVMケーブル》 2L-5201U(1.2m) 2L-5202U(1.8m) 2L-5203U(3m) 2L-5205U(5m) *注意:標準でUSBケーブル2L-5202U×2が付属しています。 |
対応ATEN製品 | |
デイジーチェーン対応製品 | ACS1208A ACS1216A CS1708 CS1716 CS1708A CS1716A |
デイジーチェーン用ケーブル | 2L-1700(0.6m) 2L-1701(1.8m) 2L-1703(3m) 2L-1705(5m) 2L-1715(15m) |
クイックスタートガイド
cl5708_5716_lcd_kvm_switch_qsg.pdf (8.58 MB)CAD描画
CL5716M_V02_CAD_Drawing.pdf (170.79 KB) CL5716N-ASM-V02_WEB.pdf (172.77 KB) CL10XXM_CL57XXM-Seris-Operating-V01.pdf (49.72 KB) CL57XXN_67XXN_67XXMW-Series-Operating-V01.pdf (215.96 KB) CL57XXN_67XXN_67XXMW_CL30XXN Series-Operating-V02.pdf (219.04 KB)ファームウェア
説明 | バージョン | リリース日 | ファイル名 |
Firmware Upgrade | v1.9.181 | 2019-03-11 | cl5708_cl5716_v1.9.181.zip |
Firmware Upgrade | v1.8.178 | 2018-07-05 | cl5708_cl5716_v1.8.178.zip |
Firmware Upgrade | v1.8.176 | 2017-07-19 | cl5708_cl5716_v1.8.176.zip |
Firmware Upgrade | v1.8.175 | 2016-10-28 | cl5708_cl5716_v1.8.175.zip |
Firmware Upgrade | v1.8.172 | 2016-03-01 | cl5708_cl5716_v1.8.172.zip |
Firmware Upgrade | v1.7.163 | 2015-07-02 | cl5708_cl5716_v1.7.163.zip |
Firmware Upgrade | v1.7.161 | 2015-03-05 | cl5708_cl5716_v1.7.161.zip |
Firmware Upgrade | v1.6.153 | 2014-12-18 | cl5708_cl5716_v1.6.153.zip |
Firmware Upgrade | v1.6.151 | 2013-09-12 | cl5708_cl5716_v1.6.151.zip |
Firmware Upgrade | v1.5.145 | 2013-03-20 | cl5708_cl5716_v1.5.145.zip |
Firmware Upgrade | v1.5.142 | 2011-05-20 | cl5708_5716_v1.5.142.zip |
Firmware Upgrade | v1.4.131 | 2011-02-25 | cl5708_5716_v1.4.131.zip |
Firmware Upgrade | v1.3.126 | 2010-02-03 | cl5708_5716_v1.3.126.zip |
Firmware Upgrade | v1.0.098 | 2009-01-07 | cl5708_cl5716_v1.0.098.zip |
